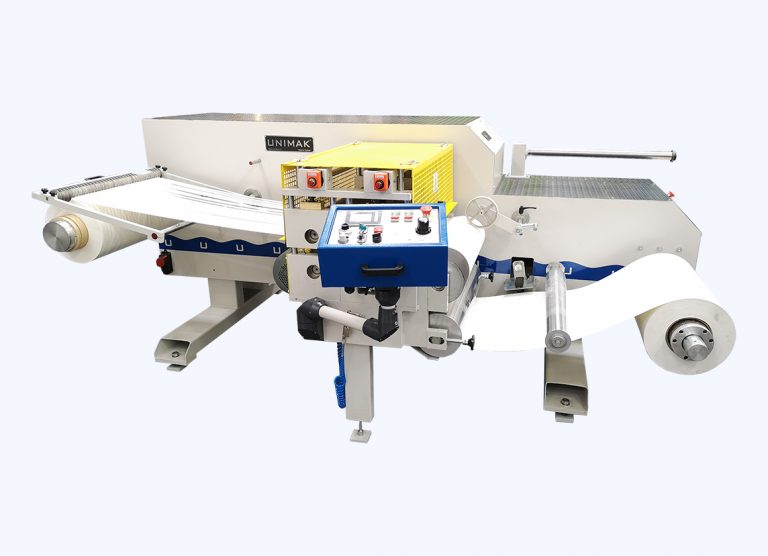

Станок для резки рулонных материалов ESMU-700-F1 UNIMAK

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Этот станок можно купить в Трейд-Ин

Узнайте подробности по телефону +7 (495) 199-79-79e-mail для связи info@noiner.ru

Назначение

Станок для резки рулонных материалов ESMU-700-F1 предназначен для разрезания рулонных облицовочных материалов на узкие полосы, которые используются при окутывании и кромлении.

Отличительные особенности

  • Станок укомплектован дисковым ножевым узлом (34 ножевых групп в комплекте);
  • Консоль управления на поворотном штативе с TouchScreen;
  • Ультразвуковой сенсор контроля края рулона и система автоматического моторизованного смещения размоточного вала вдоль оси в горизонтальной плоскости для корректировки положения рулона;
  • Ножевой узел с двумя валами и 34 комплектами дисковых ножей (нож/контрнож);
  • Дополнительный протягивающий обрезиненный вал;
  • Трекинговые хромированные валы;
  • Вал с гребенкой для ровного протягивания разрезанных полос перед намоточным валом;
  • Цепной привод валов намотки и ножевых валов;
  • Плавное изменение скорости резания с индикацией;
  • Счетчик длины разрезанного материала.

Технические характеристики

Типы обрабатываемых материалов рулонные пленки ПВХ/ ПП / ABS/ ламинаты (требуется тестирование)
Максимальная толщина материала, мм. 2 (возможность работы подтверждается после тестирования)
Максимальный диаметр материнского рулона, мм. 600
Максимальная ширина материнского рулона, мм. 700
Диаметр размоточного вала, мм. 76
Минимальная ширина разрезания, мм. 18
Диаметр намоточного вала, мм. 152
Максимальная скорость работы, м/мин. 60 (в зависимости от ширины и типа плёнки)
Установленная электрическая мощность, кВт 8
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.

Конструктивные преимущества

Станина станка

Базовая несущая часть — электросварная конструкция из толстостенных стальных листов и труб квадратного сечения с защитными кожухами.

Обработка элементов станины ведется на высококачественном металлообрабатывающем оборудовании, что гарантирует конструктивную точность после сборки, соосность валов, установочных площадок.

Размоточный/протягивающий/намоточный валы

Консольный пневматически расширяемый размоточный вал диаметром 76 мм, шириной 700 мм. с электромагнитным тормозом и потенциометром управления.

Моторизованное смещение вала вдоль оси в горизонтальной плоскости для позиционирования рулона.

Валы с фрикционными кольцами-фиксаторами для намотки нарезанной плёнки на шпули диаметром 152 мм. Цепной привод валов намотки.

Система управления

Панель управления на поворотной консоли.

TouchScreen для контроля проведения операции, программирования рабочего процесса (остановка станка при достижении определенных показаний).

Основные кнопки включения станка и грибок аварийной остановки. Индикатор скорости работы (плавная регулировка электронным инвертором).

Ножевой узел станка

Ножевой узел представляет собой набор тарельчатых ножей (34 шт. в стандартной комплектации станка), установленных на приводном валу.

Позиционирование дисковых ножей в вертикальном и горизонтальном направлении осуществляется оператором при настройке станка вручную.

Боковой гранью нож опирается на контр-нож на другом приводном валу. Таким образом во время протягивания материала между ножом и контр-ножом, вращающимися навстречу друг-другу, происходит разрезание материала.

Станок дополнительно оснащен протягивающим обрезиненным валом для облегчения проведения операции, для обеспечения ровного и плавного вытягивания разрезанного материала. Такой принцип позволяет работать даже с очень толстыми материалами при снижении количества резов и скорости работы.

! Необходимо тестирование !

Система безопасности

Конструкция станка соответствует международным нормам электрической и механической безопасности СЕ.

Электрическое оснащение станка строго соответствует его технической документации. Все компоненты пронумерованы. УЗО по стандартам ЕС.

Основные компоненты от ведущих мировых брендов.

Трос безопасности и кожухи над рабочей зоной.

Соответствие нормам Директивы 2006/42/ЕС о соответствии нормам EN ISO 12100: 2010, EN 60204-1:2006+AC:2010.

Документация

Оборудование UNIMAK поставляется с полным комплектом документации на русском языке в бумажном и электронном виде.

Документация включает комплект электросхем и чертежей узлов с пронумерованными деталями для удобства заказа запасных частей.
