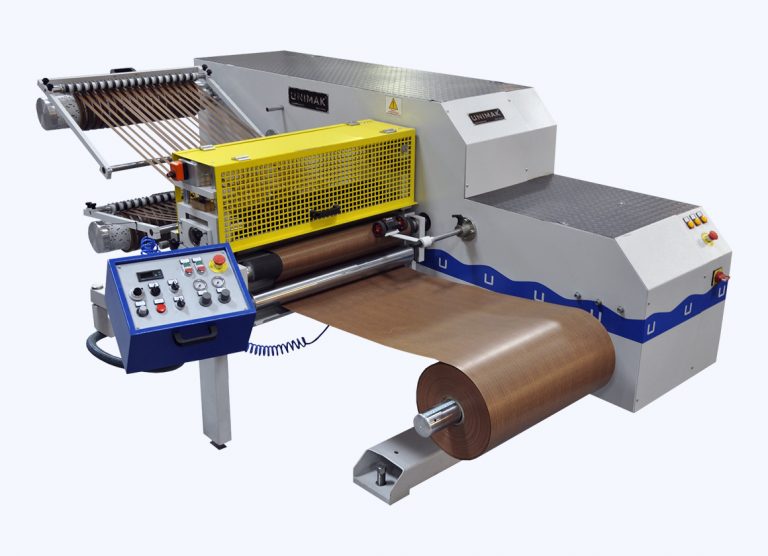

Станок для резки рулонных материалов ESM-700-F1 UNIMAK
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Отличительные особенности
- Станок укомплектован дисковым ножевым узлом (34 ножевых групп в комплекте);
- Консоль управления на поворотном штативе;
- Ножевой узел с двумя валами и 34 комплектами дисковых ножей (нож/контрнож);
- Трекинговые хромированные валы;
- Вал с гребенкой для ровного протягивания разрезанных полос перед намоточным валом;
- Цепной привод валов намотки и ножевых валов;
- Плавное изменение скорости резания с индикацией;
- Счетчик длины разрезанного материала.
Технические характеристики
| Типы обрабатываемых материалов | рулонные пленки ПВХ/ ПП / ABS/ ламинаты (требуется тестирование) |
| Максимальная толщина материала, мм. | 1 (возможность работы с большими толщинами подтверждается после тестирования) |
| Максимальный диаметр материнского рулона, мм. | 600 |
| Максимальная ширина материнского рулона, мм. | 700 |
| Диаметр размоточного вала, мм. | 76 |
| Минимальная ширина разрезания, мм. | 18 |
| Диаметр намоточного вала, мм. | 152 |
| Максимальная скорость работы, м/мин. | 90 (в зависимости от ширины и типа плёнки) |
| Установленная электрическая мощность, кВт | 6 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Станина станка
Базовая несущая часть — электросварная конструкция из толстостенных стальных листов и труб квадратного сечения с защитными кожухами.
Обработка элементов станины ведется на высококачественном металлообрабатывающем оборудовании, что гарантирует конструктивную точность после сборки, соосность валов, установочных площадок.
Размоточный/протягивающий/намоточный валы
Консольный пневматически расширяемый размоточный вал диаметром 76 мм, шириной 700 мм с электромагнитным тормозом и потенциометром управления.
Моторизованное смещение вала вдоль оси в горизонтальной плоскости для позиционирования рулона.
Валы с фрикционными кольцами-фиксаторами для намотки нарезанной плёнки на шпули диаметром 152 мм.
Цепной привод валов намотки.
Система управления
Основные кнопки включения станка и грибок аварийной остановки. Индикатор скорости работы (плавная регулировка электронным инвертором). Манометры.
Ножевой узел станка
Ножевой узел представляет собой набор тарельчатых ножей (34 шт. в стандартной комплектации станка), установленных на приводном валу.
Позиционирование дисковых ножей в вертикальном и горизонтальном направлении осуществляется оператором при настройке станка вручную.
Боковой гранью нож опирается на контр-нож на другом приводном валу. Таким образом во время протягивания материала между ножом и контр-ножом, вращающимися навстречу друг-другу, происходит разрезание материала.
Такой принцип позволяет работать даже с очень толстыми материалами при снижении количества резов и скорости работы.
! Необходимо тестирование !
Система безопасности
Конструкция станка соответствует международным нормам электрической и механической безопасности СЕ.
Электрическое оснащение станка строго соответствует его технической документации.
Все компоненты пронумерованы. УЗО по стандартам ЕС. Основные компоненты от ведущих мировых брендов. Трос безопасности и кожухи над рабочей зоной.
Соответствие нормам Директивы 2006/42/ЕС о соответствии нормам EN ISO 12100: 2010, EN 60204-1:2006+AC:2010.
Документация
Оборудование UNIMAK поставляется с полным комплектом документации на русском языке в бумажном и электронном виде.
Документация включает комплект электросхем и чертежей узлов с пронумерованными деталями для удобства заказа запасных частей.
