SL045013-PP Подшипник роликовый INA
Задать вопрос ведущему специалисту
+7 (495) 199-79-79
Запрос в 1 клик
-
- SL045013-PP Подшипник роликовый INA
-
- SL045013-PP Подшипник роликовый INA чертеж
-
- SL045013PP Подшипник роликовый INA чертеж

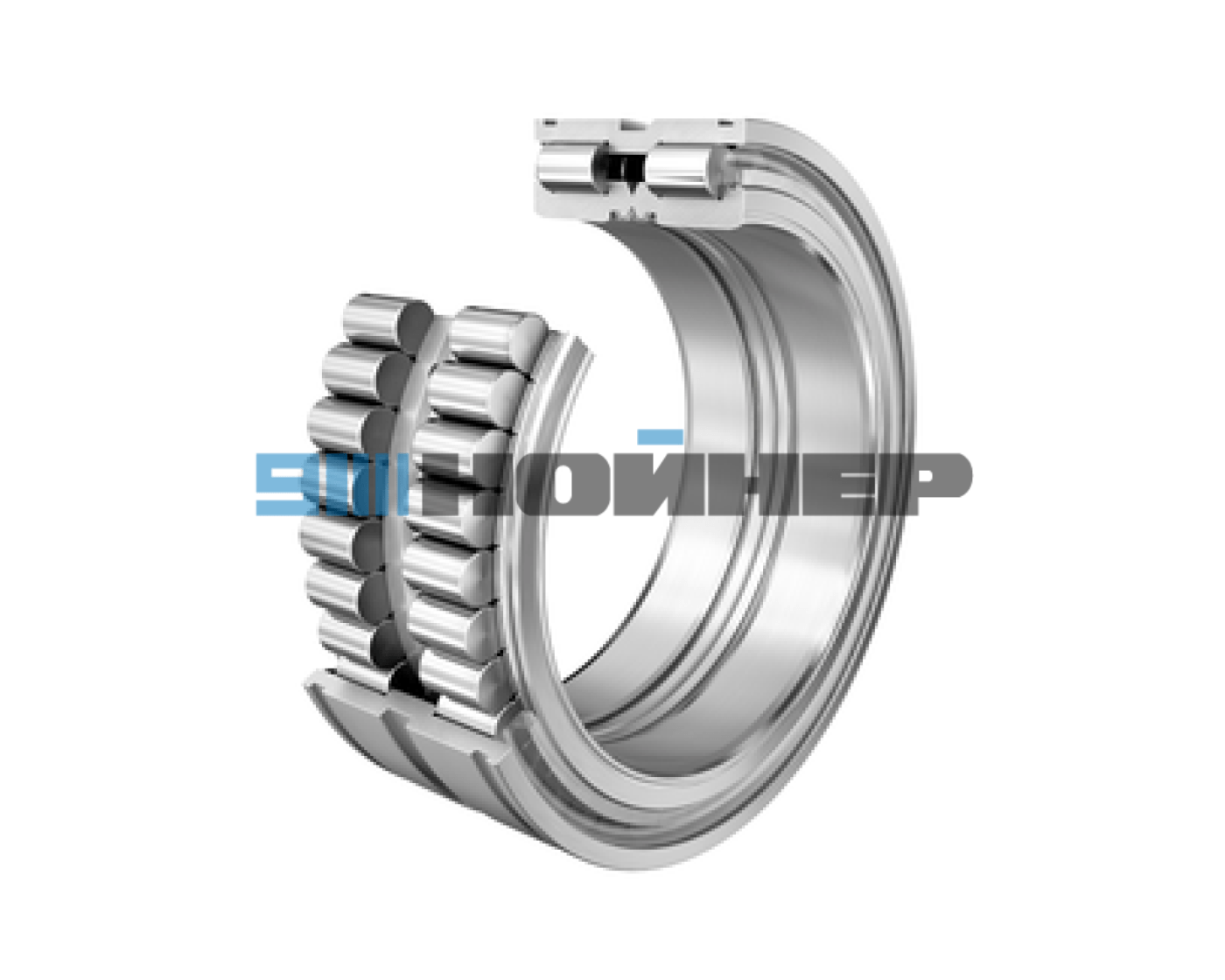

Цилиндрический роликоподшипник SL045013-PP INA
Конструкция:
- Полнокомплектный роликовый набор
- Двухрядный
- Фиксирующий подшипник (locating bearing)
- Центральный бурт на наружном кольце
- 3 бурта на внутреннем кольце
- Тип: SL04
| АРТИКУЛ | SL045013-PP | заменяет SL04 5013 PP |
Технические характеристики
| Основные размеры и рабочие характеристики | ||
| d | 65 мм | Диаметр отверстия |
| D | 100 мм | Наружный диаметр |
| B | 46 мм | Ширина |
| Cr | 130,000 Н | Базовая динамическая грузоподъемность, радиальная |
| C0r | 215,000 Н | Базовая статическая грузоподъемность, радиальная |
| Cur | 30,000 Н | Предел выносливости, радиальный |
| nG Grease | 2,040 1/мин | Предельная скорость для пластичной смазки |
| ≈m | 1.253 кг | Масса |

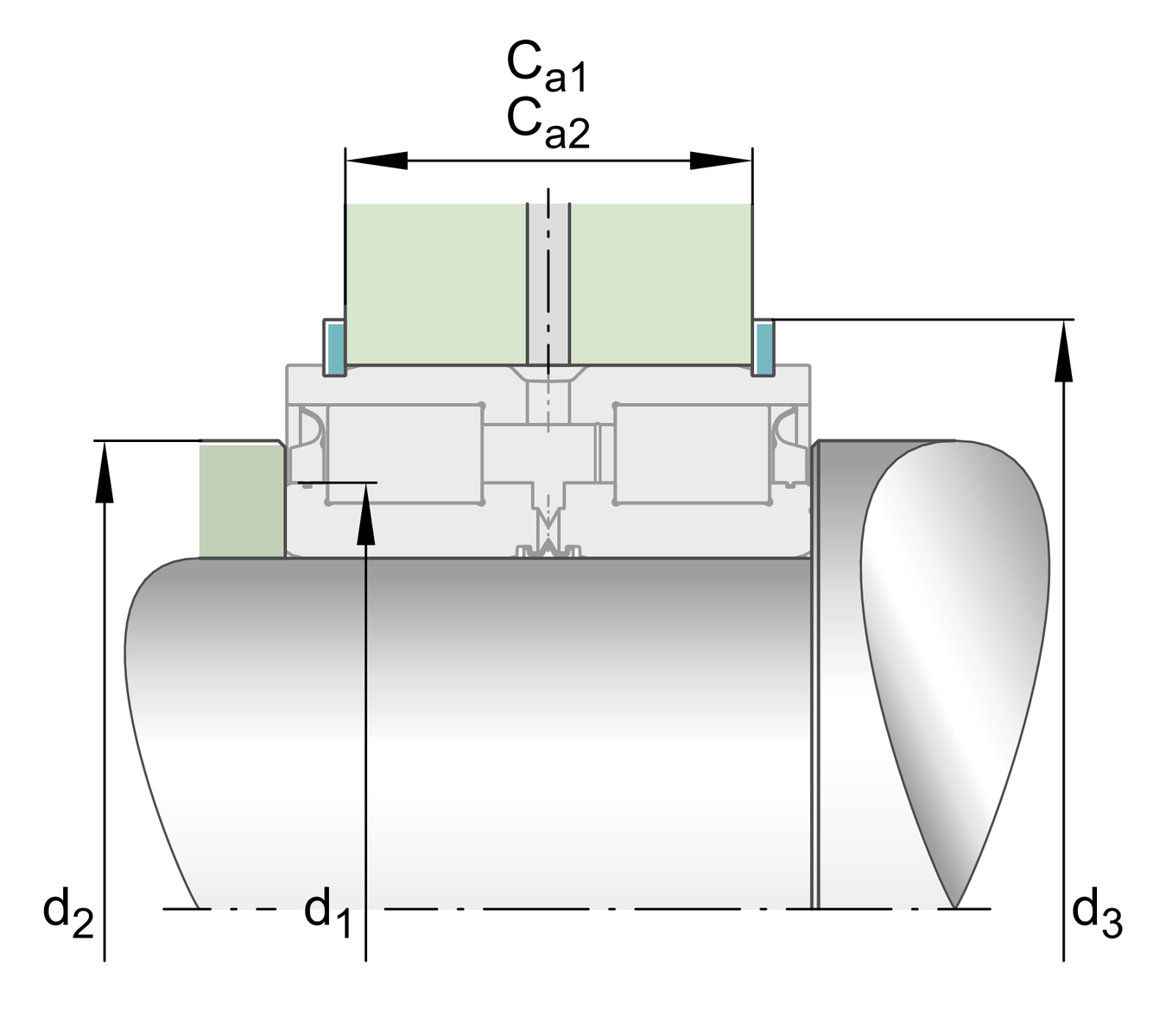

| Монтажные размеры | ||
| Ca1 | 35 мм | Монтажный размер для стопорного кольца WRE (не входит в поставку) Допуск: 0/-0,2 |
| Ca2 | 34 мм | Монтажный размер для стопорного кольца DIN 471 (не входит в поставку) Допуск: 0/-0,2 |
| d1 | 79 мм | Диаметр бурта внутреннего кольца |
| d2 | 84 мм | Диаметр уплотнения (бурт) |
| d3 | 109 мм | Наружный диаметр стопорного кольца WRE |
| d1 min | 79 мм | Минимальный диаметр заплечика вала |
| 30° | Угол фаски | |
| -0.2 мм | Нижний допуск расстояния стопорного кольца | |
| -0.2 мм | Нижний допуск расстояния стопорного кольца | |
| 0 мм | Верхний допуск расстояния стопорного кольца | |
| 0 мм | Верхний допуск расстояния стопорного кольца | |
| 0 мм | Нижний допуск канавки кольца | |
| 0.2 мм | Верхний допуск канавки кольца | |

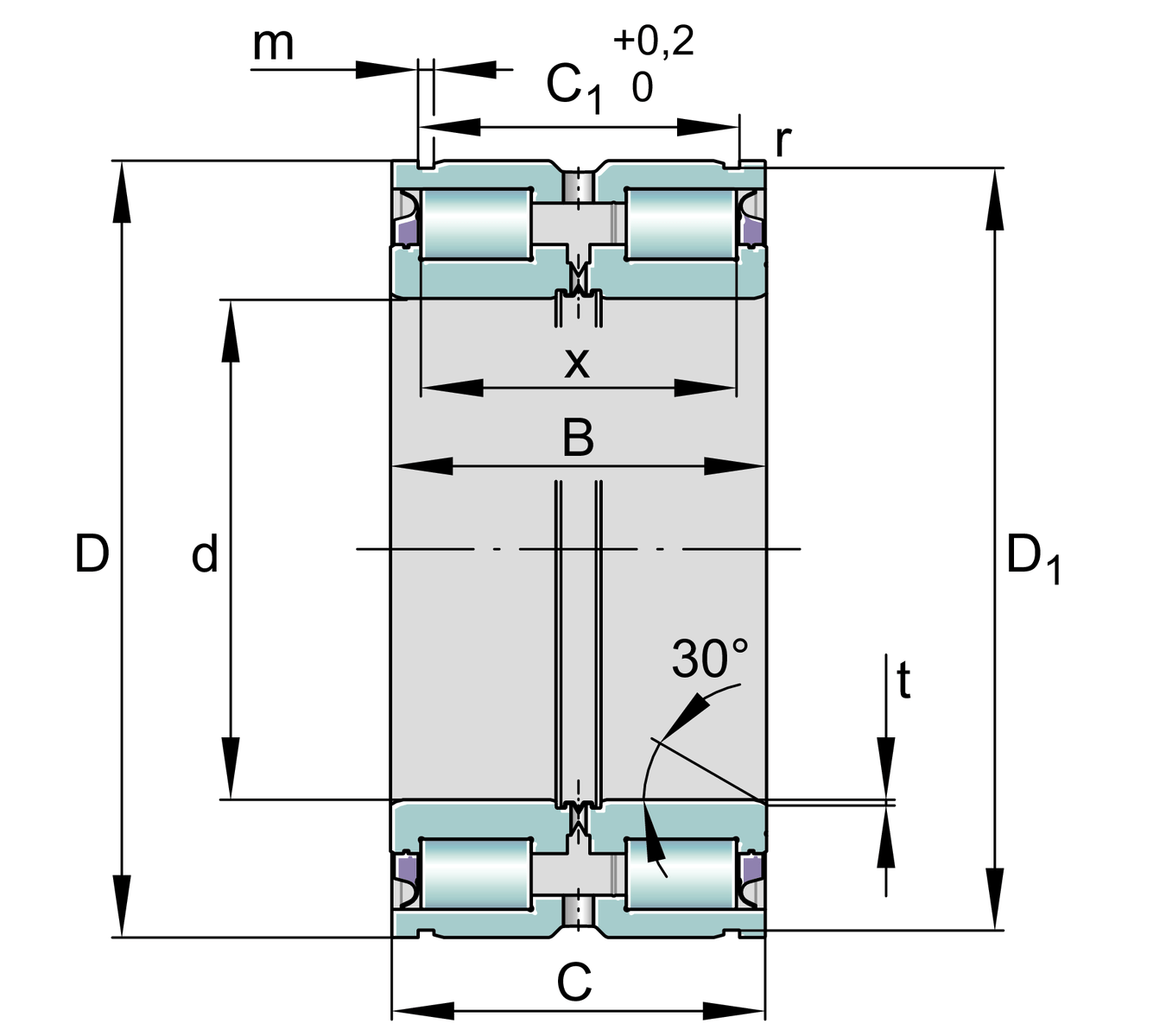

| Размеры | ||
| C | 45 мм | Ширина наружного кольца |
| C1 | 40.2 мм | Расстояние между канавками |
| D1 | 97.4 мм | Диаметр канавки |
| m | 3.2 мм | Ширина канавки |
| rmin | 0.6 мм | Минимальный размер фаски |
| t | 1 мм | Ширина фаски |
| X | 36 мм | Расстояние между телами качения |
| Диапазон температур | ||
| Tmin | -20 °C | Минимальная рабочая температура |
| Tmax | 80 °C | Максимальная рабочая температура |
Нойнер — официальный поставщик оригинальных запчастей INA SCHAEFFLER Group
⭐ Лучшие цены. Аналоги дешевле.
✅ Гарантия 12 мес.
? Организуем доставку за 1-2 дня СДЭК, Деловые линии
⏩ Узнайте наличие на складе и получите предложение +7 (495) 199-79-79, info@noiner.ru
Если вы не нашли нужную запчасть на сайте, отправьте нам свой запрос — ответим быстро по срокам поставки и цене!
Цилиндрические роликоподшипники
Конструкция и принцип работы:
Цилиндрические роликоподшипники содержат однорядный или многорядный набор тел качения в виде цилиндрических роликов. В отличие от шариков, ролики имеют большую площадь контакта, перпендикулярную оси ролика. Это позволяет:
✔ Передавать более высокие нагрузки
✔ Обеспечивать повышенную жесткость
✔ Использовать меньшие диаметры тел качения при той же нагрузке
Особенности конструкции бортов на кольцах:
• Возможность восприятия осевых сил в одном или обоих направлениях
• Компенсация осевых смещений вала относительно корпуса без создания ограничений (в подшипниках с полуфиксирующей или свободной посадкой)
• Разборная конструкция для удобства монтажа
Доступные исполнения:
- Однорядные и двухрядные
- Различные комбинации бортов на внутреннем и наружном кольцах
- Полнокомплектные роликовые наборы (без сепаратора)
- Различные типы сепараторов
