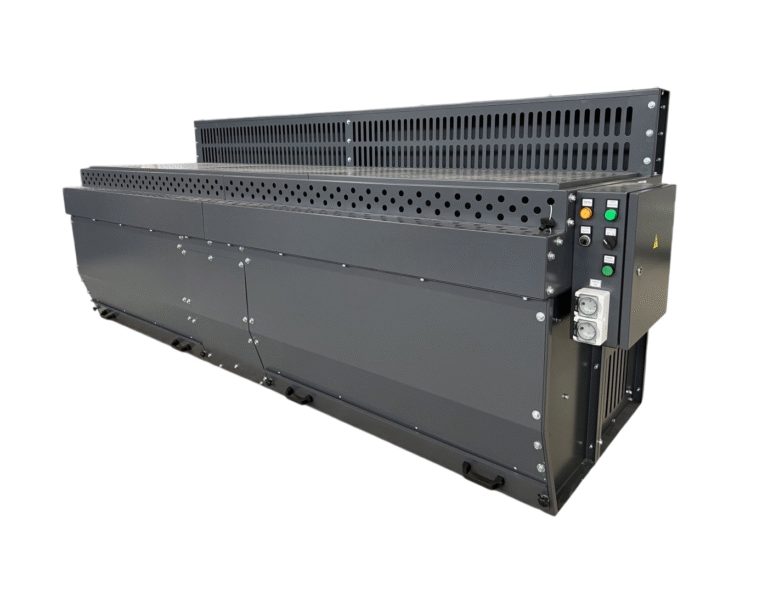

Автономный шлифовальный стол для пластика и стеклопластика с аспирацией
-

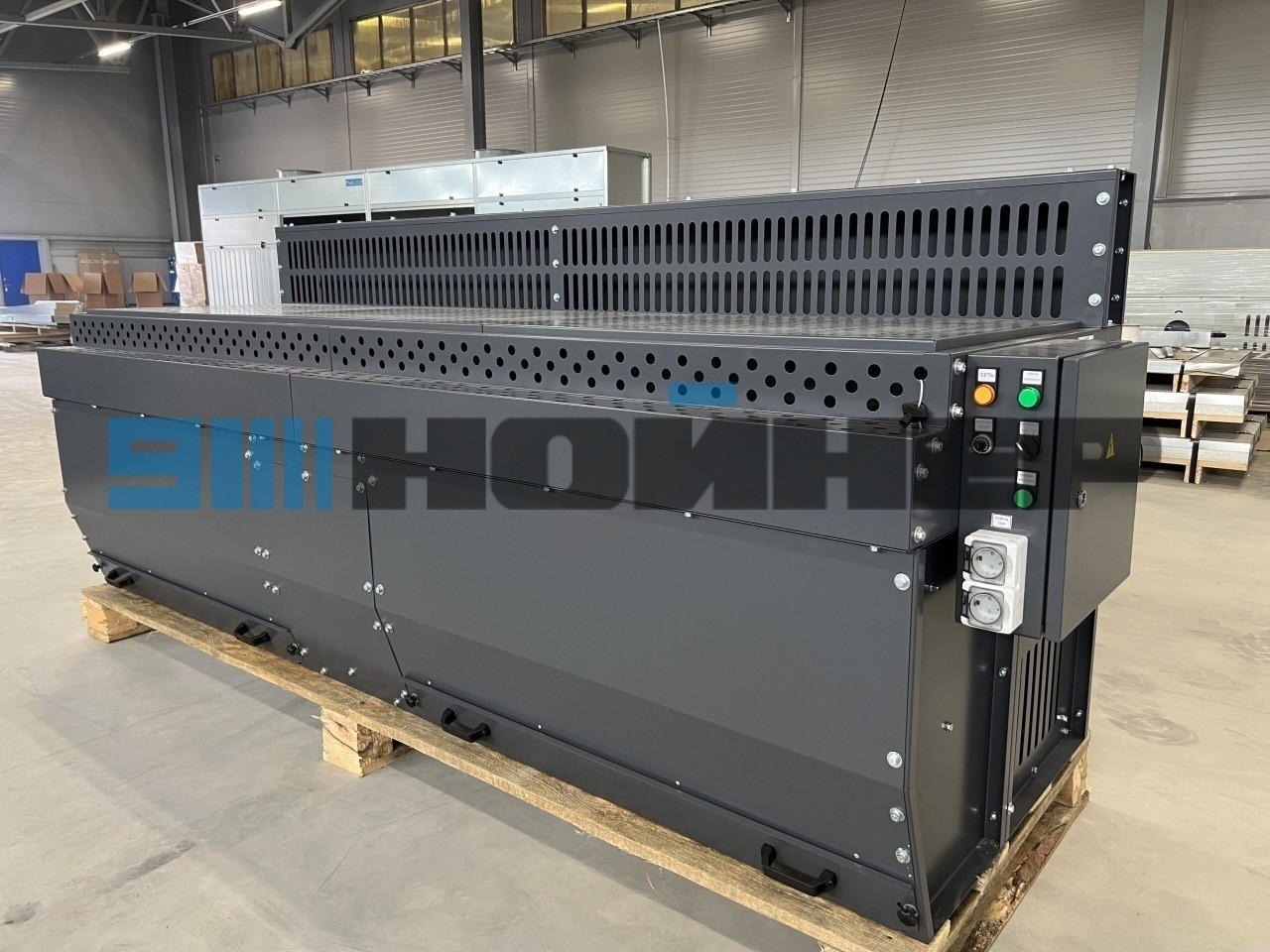

- Автономный стол для шлифовки пластика, стеклопластика, композитов
-

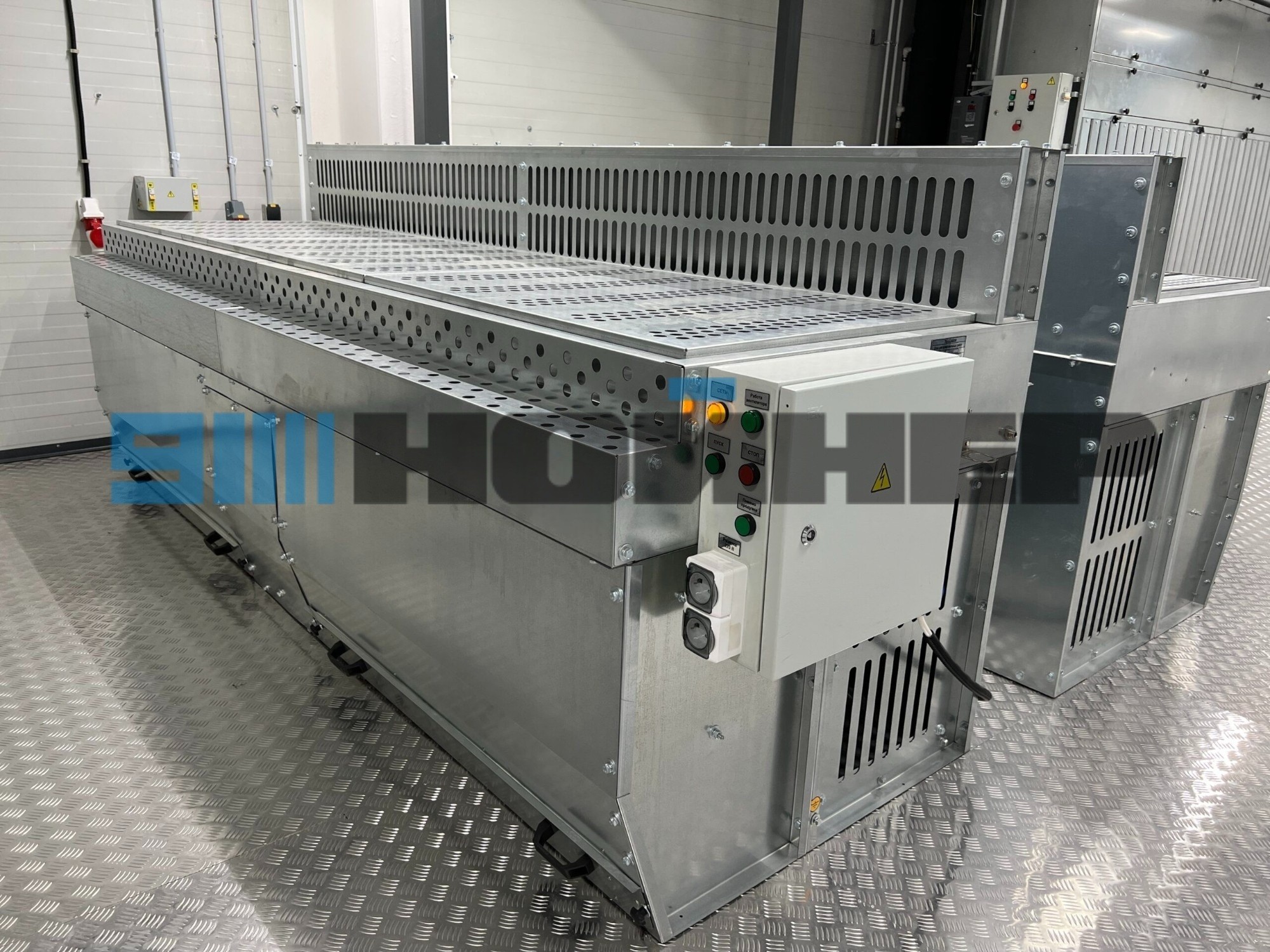

- Шлифовальный стол на производстве
-
- Шлифовальные столы для деревообработки
Автономные шлифовальные столы для пластика, стеклопластика и композитов
Автономные шлифовальные столы для пластика с аспирацией предназначены для локального удаления пыли при ручной шлифовке пластиковых деталей, стеклопластика, искусственного камня и совместимых композитных материалов. Оборудование объединяет рабочую поверхность, встроенный вентилятор и картриджную систему фильтрации.
Представлены четыре исполнения с рабочей длиной 1500, 2000, 2500 и 3000 мм. Столы для обработки пластика оснащаются картриджными фильтрами с антистатической пропиткой и системой импульсной очистки. Подключение к отдельной аспирационной установке не требуется.
Для рабочего стола длиной 3000 мм представлены две комплектации: базовая и расширенная с частотным преобразователем и освещением. Для других размеров и нестандартного оснащения подготовим отдельное предложение.
Все шлифовальные столы с аспирацией НОЙНЕР
Подобрать шлифовальный стол для вашего производства
Укажите материал обработки, размеры деталей, необходимую длину стола и количество рабочих мест. Подготовим предложение по подходящей комплектации.
Для каких производственных задач подходят столы
Автономные столы с локальным пылеудалением используют на участках ручной обработки пластиковых и стеклопластиковых изделий, при подготовке поверхностей к дальнейшим технологическим операциям и обработке деталей сложной формы.
Ручная обработка поверхностей, кромок и деталей сложной формы при совместимости образующейся пыли с фильтрующей системой.
Зачистка, доводка и подготовка пластиковых деталей к последующим технологическим операциям.
Обработка композитных панелей, корпусных элементов и других изделий на производственных участках.
Шлифование изделий из искусственного камня и материалов на основе смол с минеральными наполнителями после проверки состава и свойств пыли.
Принцип работы автономного шлифовального стола
Встроенный вентилятор создает воздушный поток через рабочую зону. Пыль, образующаяся при ручной обработке изделий, поступает к картриджным фильтрам и задерживается фильтрующим материалом. Очищенный воздух возвращается в производственное помещение.
Вентилятор расположен в чистой зоне после фильтров, что ограничивает непосредственный контакт его рабочего колеса с частицами пыли. Запыленный воздух проходит через картриджные фильтры, после чего очищенный воздух возвращается в производственное помещение.
Автоматическая и ручная очистка фильтров
Шлифовальный стол оснащен системой импульсной регенерации картриджных фильтров сжатым воздухом. Очистка выполняется автоматически, также предусмотрена возможность ручного запуска продувки кнопкой на панели управления.
Продувка выполняется при остановленном вентиляторе. Система позволяет очищать фильтры без их демонтажа. Скопившаяся пыль удаляется из выдвижных пылесборников при техническом обслуживании.
Подключение и готовность к эксплуатации
Шлифовальный стол оснащен собственным вентилятором и фильтрами. Подключать его к отдельной аспирационной установке не требуется.
Для работы необходимо подготовить:
- Электропитание 380 В по пятипроводной схеме.
- Линию сжатого воздуха 5-6 бар для системы импульсной очистки фильтров.
- Ровное горизонтальное основание с допустимым уклоном не более 2%.
- Местную приточно-вытяжную вентиляцию помещения согласно требованиям паспорта оборудования.
Стол поставляется в собранном виде. После подключения коммуникаций, проверки оборудования и выполнения требований паспорта его можно вводить в эксплуатацию.
Электрическое и пневматическое подключение выполняют квалифицированные специалисты с соблюдением требований безопасности.
Расположение шкафа управления и направление выхода воздуха
Шкаф управления шлифовального стола может располагаться с левой или правой стороны. От выбранного исполнения зависит сторона выхода очищенного воздуха.
При заказе согласовываем расположение шкафа управления и направление выхода воздуха с учетом планировки производственного участка, размещения рабочих мест и проходов.
Видео автономного шлифовального стола
Технические характеристики шлифовальных столов
Характеристики приведены для четырех исполнений по паспортным данным GS-R.
| Параметр | 1500 мм | 2000 мм | 2500 мм | 3000 мм |
|---|---|---|---|---|
| Производительность, м³/ч | 2700 | 3700 | 4500 | 5700 |
| Мощность вентилятора, кВт | 1,1 | 2,2 | 2,2 | 3,0 |
| Площадь фильтрации, м² | 20 | 20 | 20 | 40 |
| Уровень шума вентилятора, дБА | 78 | 79 | 79 | 81 |
| Длина стола по схеме, мм | 1650 | 2150 | 2650 | 3150 |
| Рабочая ширина D/E, мм | 760/870 | 760/870 | 760/870 | 760/870 |
| Рабочая высота, мм | 940 | 940 | 940 | 940 |
| Габариты Д × Ш × В, мм | 2030 × 1050 × 1230 | 2530 × 1100 × 1230 | 3030 × 1100 × 1230 | 3530 × 1130 × 1230 |
| Масса, кг | 180 | 220 | 270 | 350 |
Комплектации и цены шлифовального стола 3000 мм
Для стола с рабочей длиной 3000 мм представлены два варианта оснащения. Для длины 1500, 2000 и 2500 мм, а также других конфигураций стоимость рассчитывается отдельно.
Базовая комплектация 3000 мм
Автономный стол (рабочая длина 3 метра) со встроенной аспирацией и картриджными фильтрами с антистатическими свойствами.
393 000 руб.
С НДС
Базовая комплектация:
- Встроенный аспирационный вентилятор.
- Два картриджных фильтра с антистатическими свойствами.
- Импульсная система очистки фильтров.
- Фронтальная панель.
- Передний уступ для обработки торцов.
- Выдвижные лотки для сбора пыли.
- Фильтр-регулятор.
- Воздухораспределительные решетки.
- Две электрические розетки.
- Шкаф управления с расположением слева или справа по согласованию.
- Паспорт оборудования.
Частотный преобразователь и комплект освещения в базовую комплектацию не входят.
С частотником и освещением 3000 мм
Расширенное исполнение с регулировкой работы вентилятора и дополнительной подсветкой рабочей зоны.
482 000 руб.
С НДС
В комплектацию входят:
- Стол базовой комплектации.
- Два картриджных фильтра с антистатическими свойствами.
- Система импульсной очистки фильтров.
- Частотный преобразователь для регулирования работы вентилятора.
- Комплект освещения рабочей зоны.
- Шкаф управления с расположением слева или справа по согласованию.
Частотный преобразователь позволяет регулировать частоту вращения вентилятора. Комплект освещения помогает улучшить видимость рабочей поверхности и обрабатываемых деталей.
Стоимость приведена для указанного состава. Актуальная цена и комплектация подтверждаются в КП.
Цены приведены для двух комплектаций 3000 мм. Стоимость других размеров, дополнительные опции, срок поставки и окончательная комплектация подтверждаются при оформлении коммерческого предложения.
Пример заказа для предприятия авиационной промышленности
Предприятие авиационной отрасли приобрело расширенное исполнение автономного шлифовального стола с рабочей длиной 3000 мм, частотным преобразователем и комплектом освещения.
Такая комплектация предусматривает возможность регулирования работы вентилятора и дополнительную подсветку рабочей зоны. Применимость оборудования для конкретных материалов и операций определяется техническим заданием.
Дополнительное оснащение шлифовальных столов
Для организации рабочего места под производственную задачу доступны различные варианты дополнительного оснащения. Их состав, техническая возможность и стоимость согласовываются при заказе.
Регулирование частоты вращения вентилятора.
Дополнительная подсветка зоны обработки деталей.
Дополнительные боковые ограждения рабочей зоны.
Фронтальная панель высотой 500 мм.
Альтернативное исполнение вентилятора с электронным управлением оборотами.
Окраска металлических частей оборудования в согласованный цвет.
Шлифовальные столы на реальном производстве
В видео показаны шлифовальные рабочие места с аспирацией, расположение рабочих поверхностей и варианты компоновки оборудования. Конкретное исполнение приобретаемого стола фиксируется в технической спецификации.
Конструкция и элементы оборудования
Фотографии показывают отдельные особенности конструкции оборудования. Фактическое исполнение и состав фильтрующих элементов уточняются для конкретного заказа.
Оплата, срок поставки, доставка и гарантия
50% аванс после согласования заказа, оставшиеся 50% перед отгрузкой. Работаем по договору и счету с юридическими лицами и ИП.
Ориентировочно 1,5 месяца после поступления аванса. Конкретный срок подтверждается при оформлении заказа.
Самовывоз со склада отгрузки или помощь с организацией доставки транспортной компанией. Стоимость перевозки рассчитывается отдельно.
Гарантийный срок — 12 месяцев согласно условиям договора и гарантийной документации.
Подробнее: условия сотрудничества НОЙНЕР.
Преимущества заказа шлифовальных столов в НОЙНЕР
Учитываем свойства пыли, размеры и материал обрабатываемых изделий.
Предлагаем четыре исполнения по рабочей длине: 1500-3000 мм.
Согласовываем освещение, регулирование вентилятора и другие опции.
Подготавливаем счет и КП с согласованным составом оборудования.
Договор, счет и закрывающие документы для юридических лиц и ИП.
Самовывоз или помощь с перевозкой оборудования по согласованию.
Заказать автономный шлифовальный стол для пластика
Направьте размеры изделий, материал обработки, длину и комплектацию стола. Подготовим коммерческое предложение для вашего производства.
Часто задаваемые вопросы
Какие размеры шлифовальных столов доступны?
Представлены столы с рабочей длиной 1500, 2000, 2500 и 3000 мм. Стоимость и комплектация уточняются по выбранному исполнению.
Чем отличается комплектация с частотным преобразователем?
В дополнение к базовому оснащению предусмотрены частотный преобразователь для регулирования вращения вентилятора и комплект освещения рабочей зоны.
Что необходимо для подключения автономного шлифовального стола?
Необходимо электропитание 380 В по пятипроводной схеме и сжатый воздух давлением 5-6 бар. Стол поставляется собранным и не требует отдельной аспирационной установки. В помещении должна быть предусмотрена местная приточно-вытяжная вентиляция.
Подходит ли стол для стеклопластика и искусственного камня?
Оборудование предназначено для ручной обработки пластика и совместимых материалов. Применимость для конкретного стеклопластика, искусственного камня и материалов с минеральными наполнителями проверяется по свойствам образующейся пыли и условиям производства.
Как заказать стол 3000 мм в нужной комплектации?
Выберите базовую комплектацию или исполнение с частотным преобразователем и освещением. Нажмите «Запросить счет / КП» в соответствующей карточке. Откроется письмо с заполненным названием стола, длиной и комплектацией. Останется указать количество и контактные данные.
