SGM7J-08AFA21 Сервомотор 750 Вт YASKAWA
-

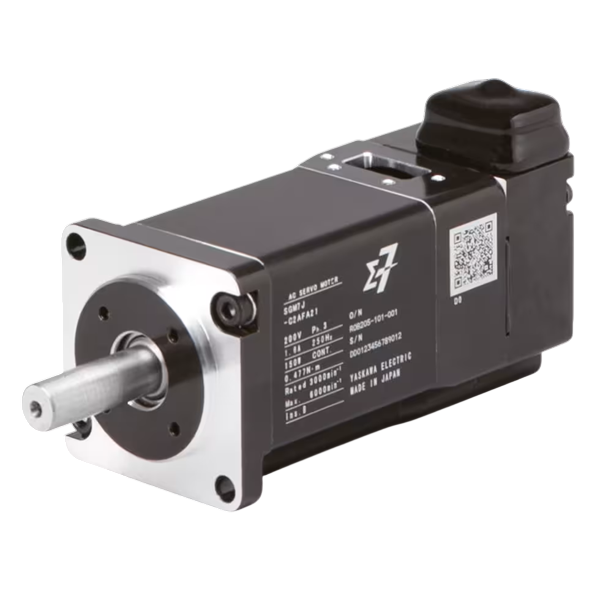

- Сервомотор Yaskawa SGM7J-08AFA21 750 Вт с гладким валом без шпонки
Сервомотор Yaskawa SGM7J-08AFA21 — 750 Вт, Sigma-7
Yaskawa SGM7J-08AFA21 — вращательный серводвигатель переменного тока серии Sigma-7 мощностью 750 Вт (0,75 кВт), класса напряжения 200 В. Оснащен 24-битным инкрементальным энкодером и предназначен для высокоточного управления вращением в промышленных сервоприводных системах.
Номинальная скорость двигателя — 3000 об/мин, максимальная — 6000 об/мин, номинальный крутящий момент — 2,39 Н·м. Исполнение SGM7J-08AFA21 имеет гладкий вал диаметром 19 мм без шпоночного паза, без удерживающего тормоза и дополнительных опций.
SGM7J-08AFA21
750 Вт
3000 об/мин
24 бит
Заказать сервомотор Yaskawa SGM7J-08AFA21
Укажите необходимое количество. Если подбираете двигатель для замены, приложите фотографию шильдика и модель сервопривода.
Технические характеристики Yaskawa SGM7J-08AFA21
| Параметр | Значение |
|---|---|
| Модель | SGM7J-08AFA21 |
| Производитель | Yaskawa |
| Серия | Sigma-7, SGM7J |
| Тип двигателя | Вращательный серводвигатель переменного тока |
| Класс напряжения питания | 200 В |
| Номинальная мощность | 0,75 кВт / 750 Вт |
| Номинальный крутящий момент | 2,39 Н·м |
| Мгновенный максимальный момент | 8,36 Н·м |
| Номинальная частота вращения | 3000 об/мин |
| Максимальная частота вращения | 6000 об/мин |
| Тип энкодера | Инкрементальный |
| Разрешение энкодера | 24 бит |
| Тип вала | Прямой, гладкий, без шпонки |
| Диаметр конца вала | 19 мм |
| Длина конца вала | 40 мм |
| Размер фланца LC | 80 мм |
| Диаметр центрирующего выступа LA | 90 мм |
| Габариты по каталогу | 94,7 × 80 × 137 мм |
| Масса | 2,2 кг |
| Момент инерции ротора | 1,59 × 10⁻⁴ кг·м² |
| Допустимый момент инерции нагрузки | До 12-кратного момента инерции ротора, по каталогу |
| Удерживающий тормоз | Отсутствует |
| Дополнительные опции | Без дополнительных опций |
Характеристики приведены для исполнения SGM7J-08AFA21. При выборе двигателя учитывайте документацию серводвигателя и совместимого сервопривода.
Расшифровка артикула SGM7J-08AFA21
Обозначение модели содержит информацию о серии двигателя, мощности, классе питания, энкодере, исполнении вала и дополнительных опциях.
| Часть артикула | Значение |
|---|---|
| SGM7J | Серводвигатель серии Sigma-7 со средней инерцией |
| 08 | Номинальная мощность 750 Вт |
| A | Класс питания 200 В |
| F | 24-битный инкрементальный энкодер |
| A | Код ревизии конструкции |
| 2 | Прямой вал без шпоночного паза |
| 1 | Без дополнительных опций |
Назначение и особенности сервомотора
Серводвигатель Yaskawa SGM7J-08AFA21 используется в системах регулируемого электропривода, где требуется управление положением, скоростью и крутящим моментом вала. Работа двигателя осуществляется совместно с соответствующим сервоусилителем и системой управления.
Серия SGM7J характеризуется средней инерцией ротора и рассчитана на динамические режимы вращения. Двигатель может применяться в автоматизированных механизмах подачи, позиционирования, транспортировки и других приводных узлах при соблюдении расчетных нагрузок.
Преимущества конструкции
Параметры мощности и крутящего момента подходят для приводных задач в пределах расчетной нагрузки механизма.
Обеспечивает обратную связь о движении вала для системы сервопривода.
Позволяет использовать двигатель в быстродействующих приводных механизмах при соблюдении допустимых режимов.
Фланец 80 мм и конструкция серии SGM7J удобны при интеграции в совместимые приводные узлы.
Совместимость с сервоприводами и оборудованием
SGM7J-08AFA21 относится к семейству серводвигателей Yaskawa Sigma-7 класса 200 В. Конкретный совместимый сервоусилитель необходимо выбирать по официальным таблицам сочетаний двигателя и привода.
Для замены двигателя в станке или производственной линии недостаточно совпадения мощности 750 Вт. Необходимо проверить тип энкодера, исполнение вала, наличие тормоза, фланец, разъемы, питающие и сигнальные кабели, а также совместимость с установленным сервоусилителем.
Важно при подборе замены
SGM7J-08AFA21 имеет инкрементальный энкодер и не оснащен удерживающим тормозом. При замене двигателя с абсолютным энкодером, тормозом, шпоночным валом или другим типом обратной связи требуется отдельная техническая проверка. Прямая взаимозаменяемость не предполагается.
Что проверить перед заказом
Для точного подбора укажите полный артикул сервомотора SGM7J-08AFA21, количество и модель установленного сервоусилителя. При замене существующего двигателя желательно приложить фотографию заводского шильдика, модель оборудования и параметры крепления.
Проверьте соответствие исполнения вала механической передаче и необходимость удерживающего тормоза. Для вертикальных осей и других механизмов с удерживаемой нагрузкой отсутствие тормоза особенно важно учитывать при проектировании и замене.
Документация Yaskawa Sigma-7
Yaskawa SGM7J-08AFA21 — карточка модели, характеристики, чертежи и документы.
Yaskawa Sigma-7 — руководство по серии, расшифровка моделей и технические данные (PDF).
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформляем счет и договор по условиям сделки. Оплата по безналичному расчету.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость и сроки поставки определяются условиями конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Уточняем необходимую позицию по полной маркировке сервомотора.
Подготовим КП на необходимое количество двигателей.
Уточняем актуальные условия заказа для конкретного исполнения.
Сверяем артикул двигателя и его ключевые параметры при подборе замены.
Принимаем запросы на другие электроприводы и компоненты по спецификациям.
Счет, договор и закрывающие документы по условиям сделки.
Заказать сервомотор Yaskawa SGM7J-08AFA21
Укажите артикул и количество. Для проверки замены приложите фото шильдика и модель сервопривода.
Частые вопросы о Yaskawa SGM7J-08AFA21
Какая мощность и скорость у SGM7J-08AFA21?
Номинальная мощность составляет 750 Вт, номинальная скорость — 3000 об/мин, максимальная — 6000 об/мин. Номинальный крутящий момент составляет 2,39 Н·м.
Какой энкодер установлен в двигателе?
Модель SGM7J-08AFA21 оснащена 24-битным инкрементальным энкодером. При замене необходимо учитывать совместимость обратной связи с сервоусилителем.
Есть ли у SGM7J-08AFA21 удерживающий тормоз?
Нет. Это исполнение без удерживающего тормоза. Если в оборудовании необходим тормоз, следует подобрать соответствующую модификацию после проверки совместимости.
Как подобрать сервомотор для замены?
Проверьте полный артикул, модель сервоусилителя, тип энкодера, размеры фланца и вала, наличие тормоза и соединительные кабели. Для заказа укажите необходимое количество и приложите фотографию маркировки двигателя.
