Серводвигатель MS1H3-18C15CD-A331Z INOVANCE
Задать вопрос ведущему специалисту
+7 (495) 199-79-79
Запрос в 1 клик
СкачатьKatalog-servodvigatelej-serii-MS1-INOVANCE.pdf
-

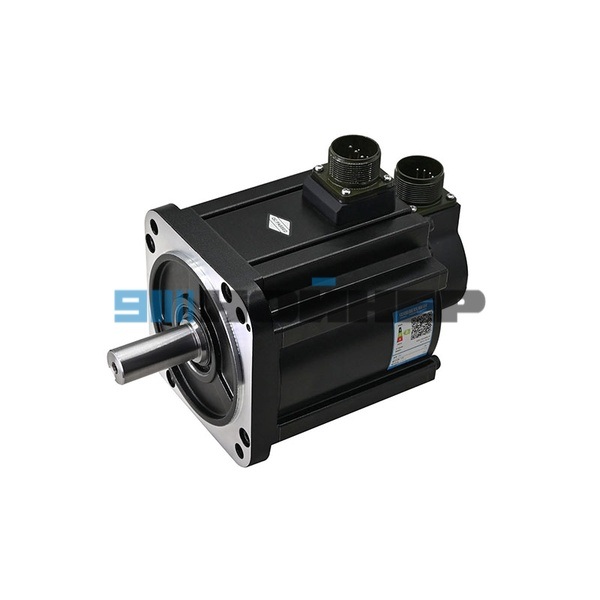

- Серводвигатель MS1H3-18C15CD-A331Z INOVANCE
-

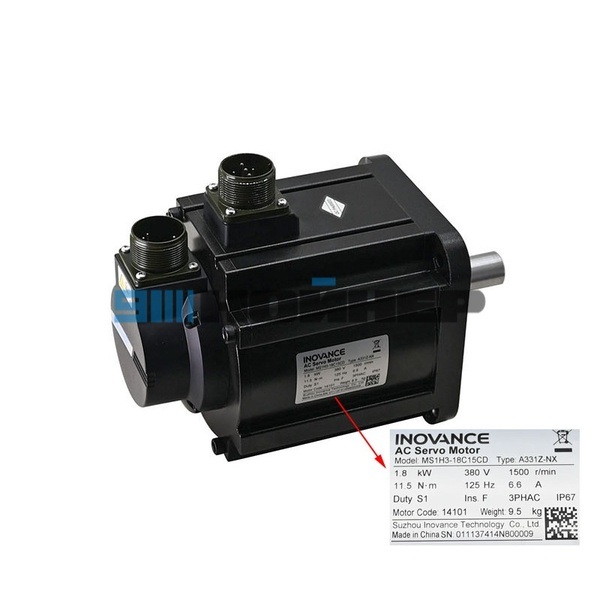

- Серводвигатель MS1H3-18C15CD-A331Z INOVANCE шильдик
Серводвигатель серии MS1 1,8 кВт, 380В, 1500 об/мин INOVANCE
| АРТИКУЛ | MS1H3-18C15CD-A331Z |
Описание продукта
Серводвигатель INOVANCE MS1H3-18C15CD-A331Z — это высокопроизводительный синхронный сервомощностью 1.8 кВт, предназначенный для применения в промышленных системах автоматизации и станках с ЧПУ. Модель относится к серии MS1H3 со средней инерцией и номинальной скоростью 1500 об/мин, что обеспечивает оптимальный баланс между динамикой и нагрузочной способностью.
Двигатель оснащен абсолютным энкодером с разрешением 23 бита (однооборотный и многооборотный), что обеспечивает высочайшую точность позиционирования ±15 угловых секунд. Номинальное напряжение питания составляет 380 В, что делает данный серводвигатель идеальным решением для мощных промышленных применений.
Технические характеристики
| Модель | MS1H3-18C15CD-A331Z |
| Номинальная мощность | 1.8 кВт |
| Номинальный крутящий момент | 11.5 Н·м |
| Пиковый крутящий момент | 28.75 Н·м (2.5× номинальный) |
| Номинальная скорость | 1500 об/мин |
| Максимальная скорость | 3000 об/мин |
| Номинальный ток | 6.6 А |
| Пиковый ток | 16.5 А |
| Напряжение питания | 380 В (трехфазное) |
| Тип энкодера | Абсолютный 23-битный (однооборотный + многооборотный) |
| Точность энкодера | ±15 угловых секунд |
| Момент инерции ротора | 25×10⁻⁴ кг·м² |
| Степень защиты | IP67 |
| Класс изоляции | >F (155°C) |
| Тип охлаждения | Естественное охлаждение |
| Вес | 9.5 кг |
| Режим работы | S1 (продолжительный) |
| Разъемы | Военный стандарт (Mil-spec) |
Преимущества серводвигателя MS1H3-18C15CD
- Высокая точность позиционирования: 23-битный абсолютный энкодер обеспечивает точность ±15 угловых секунд и позволяет работать без процедуры поиска нуля при включении
- Средняя инерция: Оптимальный баланс между динамикой отклика и способностью работать с большими нагрузками
- Высокая перегрузочная способность: Пиковый крутящий момент в 2.5 раза превышает номинальный (до 28.75 Н·м)
- Надежность: Степень защиты IP67 и класс изоляции F обеспечивают работу в тяжелых промышленных условиях
- Совместимость: Работает с сервоприводами INOVANCE SV660, SV670, SV680, IS810
- Низкий пульсаций момента: Менее 1% обеспечивает плавную работу на низких скоростях
Область применения
Серводвигатели серии MS1H3 находят применение в:
- Обрабатывающих центрах с ЧПУ
- Токарных станках
- Промышленных роботах и манипуляторах
- Упаковочном оборудовании
- Текстильных машинах
- Печатном оборудовании
- Подъемных механизмах
Совместимое оборудование
Двигатель MS1H3-18C15CD-A331Z совместим со следующими сервоприводами INOVANCE:
- SV660N (серия N для напряжения 380В)
- SV670 (высокопроизводительная серия)
- SV680 (премиум серия)
- IS810 (интеллектуальный сервопривод)
Преимущества покупки у официального дилера НОЙНЕР
Готовы заказать или нужна консультация?
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Ответим в течение 15 минут | Бесплатная консультация инженера | Отправка в день заказа
Часто задаваемые вопросы (FAQ)
В: Какой сервопривод выбрать для двигателя MS1H3-18C15CD-A331Z?
О: Для данного двигателя рекомендуются сервоприводы INOVANCE SV660N, SV670 или SV680 с номинальным током не менее 10 А и пиковым током не менее 20 А. Например, SV660N-P7R5I (7.5 кВт) или SV670-P7R5I обеспечат оптимальную работу с данным двигателем. Важно, чтобы привод поддерживал абсолютные энкодеры 23 бита и напряжение 380В.
В: В чем разница между абсолютным и инкрементальным энкодером?
О: Абсолютный энкодер (как в модели MS1H3-18C15CD-A331Z) сохраняет информацию о положении даже после отключения питания, что eliminates необходимость в процедуре поиска нуля (homing) при каждом включении. Это особенно важно для применений, где критично время запуска и точность позиционирования. Инкрементальные энкодеры требуют выполнения процедуры homing после каждого включения питания.
В: Можно ли использовать этот двигатель с редуктором?
О: Да, серводвигатель MS1H3-18C15CD-A331Z может работать с планетарными или червячными редукторами для увеличения выходного крутящего момента. При выборе редуктора необходимо учитывать момент инерции двигателя (25×10⁻⁴ кг·м²) и подбирать редуктор с оптимальным передаточным отношением. Рекомендуемое соотношение моментов инерции двигателя и нагрузки должно быть в пределах 1:1 до 10:1 для обеспечения оптимальной динамики.
