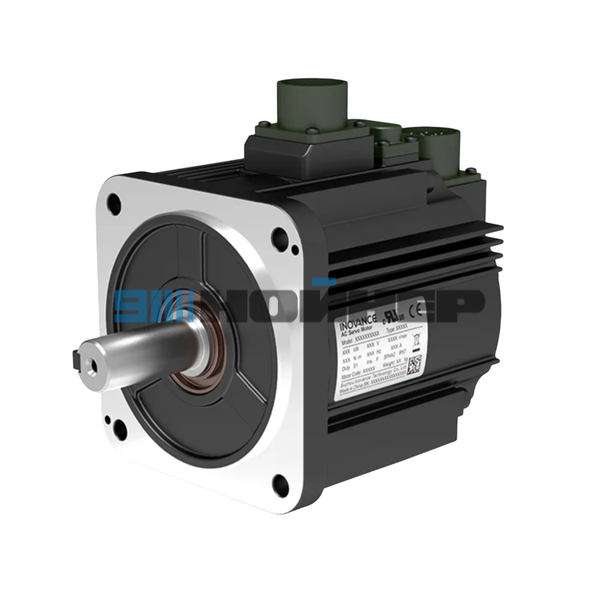

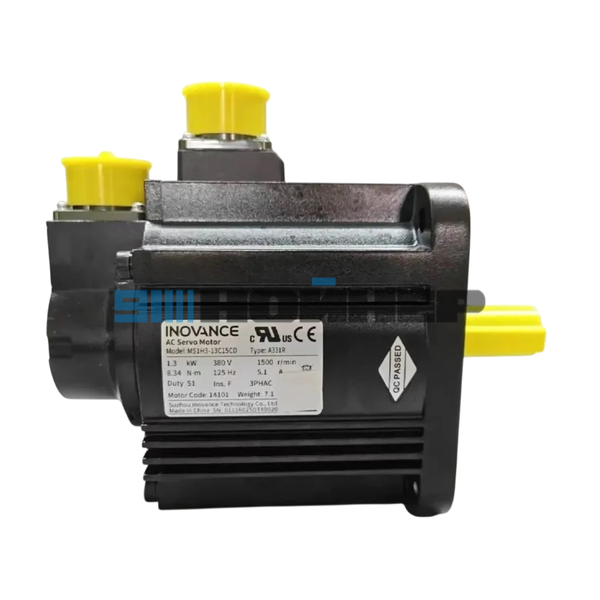

Серводвигатель серии MS1 1,3 кВт, 380В, 1500 об/мин INOVANCE
| АРТИКУЛ | MS1H3-13C15CD-A331R |
Описание
Серводвигатель MS1H3-13C15CD-A331R — это высокопроизводительный синхронный сервомотор с постоянными магнитами серии MS1-R-INT от компании INOVANCE, разработанный для прецизионного управления положением, скоростью и моментом в промышленном оборудовании. Двигатель мощностью 1.3 кВт с номинальной скоростью 1500 об/мин и максимальным крутящим моментом 20.85 Н·м обеспечивает надёжную работу в станкостроении, упаковочном оборудовании, текстильных машинах, фармацевтике и других отраслях промышленности.
Технические характеристики
|
Номинальная мощность
|
1.3 кВт
|
|
Класс напряжения
|
380 В
|
|
Номинальная скорость
|
1500 об/мин
|
|
Максимальная скорость
|
4500 об/мин
|
|
Номинальный крутящий момент
|
8.34 Н·м
|
|
Максимальный крутящий момент
|
20.85 Н·м
|
|
Номинальный ток
|
5.1 А
|
|
Максимальный ток
|
12.6 А
|
|
Коэффициент момента (20℃)
|
1.85 Н·м/А
|
|
Номинальная частота
|
125 Гц
|
|
Разрешение энкодера
|
23 бит (абсолютный)
|
|
Кратность перегрузки
|
2.5×
|
|
Сертификаты
|
CE, UL, EAC
|
|
Тип установки
|
Фланцевый
|
|
Размер фланца
|
130 мм
|
|
Диаметр вала
|
22 мм
|
|
Вылет вала
|
55±1 мм
|
|
Масса
|
7.1 кг
|
|
Класс защиты
|
IP67
|
|
Класс изоляции
|
F (155°C)
|
|
Испытательное напряжение изоляции
|
1800 В перем. тока, 1 мин (для класса 380 В)
|
|
Сопротивление изоляции
|
≥10 МОм при 500 В пост. тока
|
|
Тип подключения
|
Разъём
|
|
Способ охлаждения
|
Естественная вентиляция
|
|
Макс. ударная нагрузка
|
490 м/с²
|
|
Температура окружающей среды
|
0…+40°C (без замерзания)
|
|
Температура хранения
|
-20…+60°C (без замерзания)
|
|
Влажность при эксплуатации
|
20…80% (без конденсата)
|
|
Влажность при хранении
|
20…80% (без конденсата)
|
|
Номинальная высота над уровнем моря
|
≤1000 м
|
|
Снижение характеристик на высоте
|
Требуется при >1000 м
|
Преимущества серводвигателя MS1H3-13C15CD-A331R
- Высокая точность позиционирования благодаря 23-битному абсолютному энкодеру с разрешением более 8 миллионов импульсов на оборот.
- Надёжность в промышленных условиях: класс защиты IP67 обеспечивает защиту от пыли и кратковременного погружения в воду, что критично для работы в цехах с повышенной влажностью и загрязнением.
- Широкий диапазон скоростей: от 1500 об/мин номинальной до 4500 об/мин максимальной скорости позволяет гибко настраивать оборудование под различные технологические процессы.
- Компактность и лёгкость монтажа: фланцевое исполнение 130 мм и вес 7.1 кг упрощают интеграцию в существующие конструкции без существенного увеличения габаритов привода.
- Международная сертификация: наличие сертификатов CE, UL и EAC подтверждает соответствие европейским, американским и евразийским стандартам безопасности и качества.
