RGH35HAZBH Блок HIWIN
Задать вопрос ведущему специалисту
+7 (495) 199-79-79
Запрос в 1 клик
СкачатьTehnicheskoe-opisanie-RGH35HAZBH-bloka-HIWIN.pdf
-

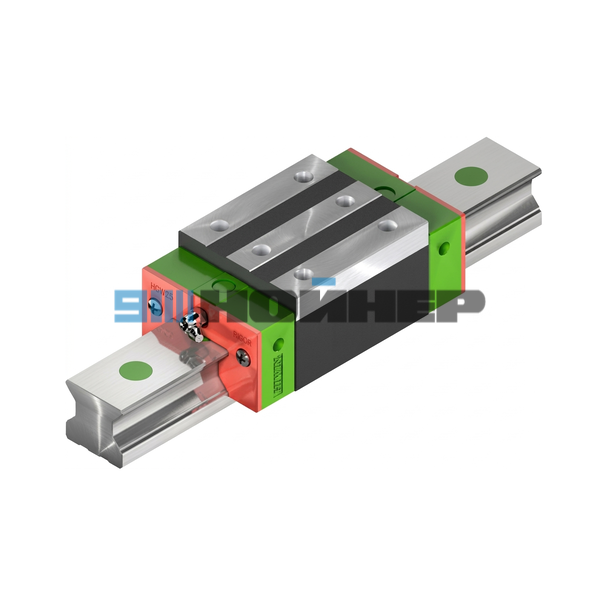

- RGH35HAZBH Блок HIWIN
-

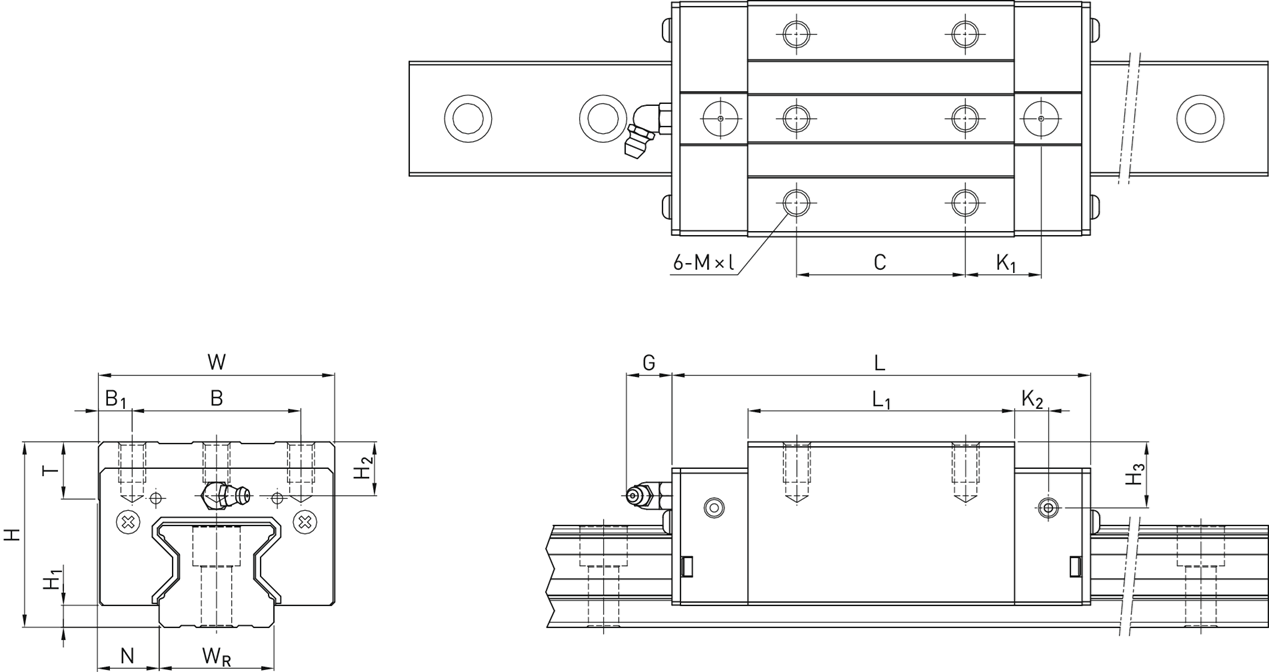

- RGH35HAZBH Блок HIWIN чертеж
Блок (каретка) роликовый серии RG HIWIN
| АРТИКУЛ | RGH35HAZBH | 12-000234 |
Описание
Высокопрочный линейный направляющий блок серии RG с роликовыми элементами качения. Блок RGH35HAZBH оснащен высокой предварительной нагрузкой (ZB) и классом точности H, что обеспечивает превосходную жесткость и точность позиционирования.
Технические характеристики
| Серия | RG |
| Тип блока | фланцевый |
| Типоразмер | 35 |
| Нагрузка | тяжелая |
| Монтаж блока | сверху или снизу |
| Преднатяг | ZB (высокий) |
| Класс точности | H |
| Размеры блока | W 70, B 50, B1 10, C 72, L1 106,5, L 151,5, K1 25,25, H 55 мм |
| Динамическая нагрузка (C) | 73,1 kN |
| Статическая нагрузка (C0) | 142 kN |
| Статические моменты | M0X 2930, M0Y 2600, M0Z 2600 Нм |
| Вес | 2,06 кг |
Серия RG/QR
Роликовые направляющие для тяжёлых условий эксплуатации с высочайшими требованиями к грузоподъёмности и моментной нагрузке. Благодаря технологии SynchMotion™ (роликовая цепь) серия RG преобразуется в линейную направляющую QR — для более высоких скоростей перемещения, увеличенных интервалов между смазками и улучшенной синхронизации при сниженном уровне шума при работе.
