- R412022877 Датчик AVENTICS

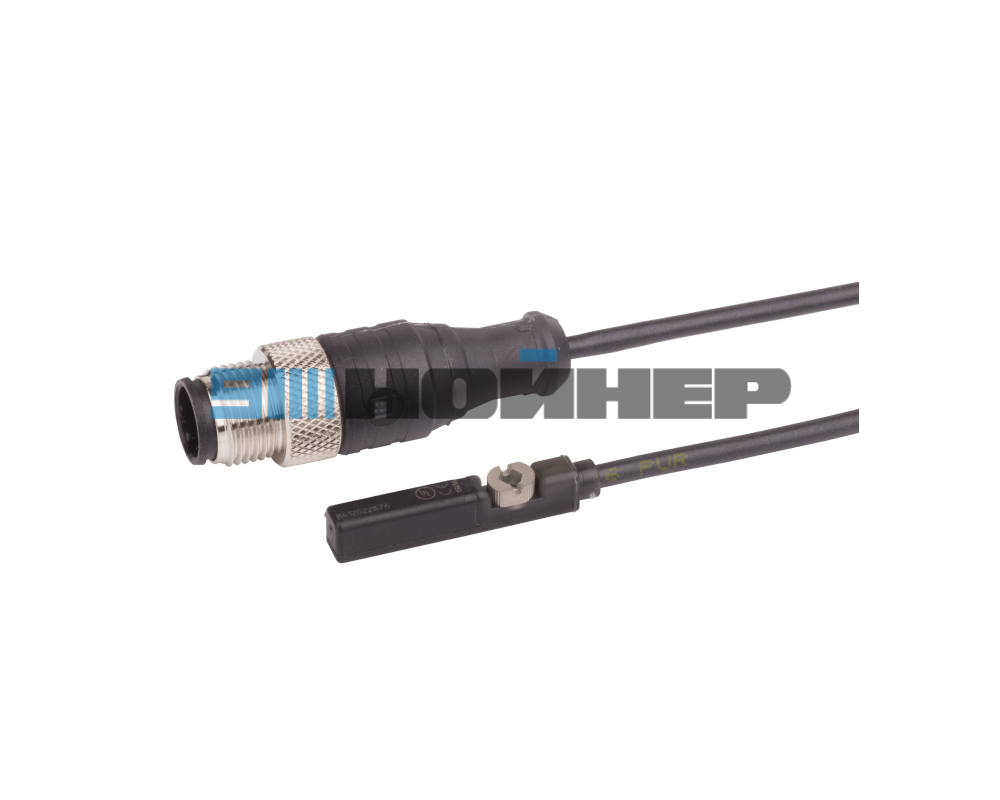

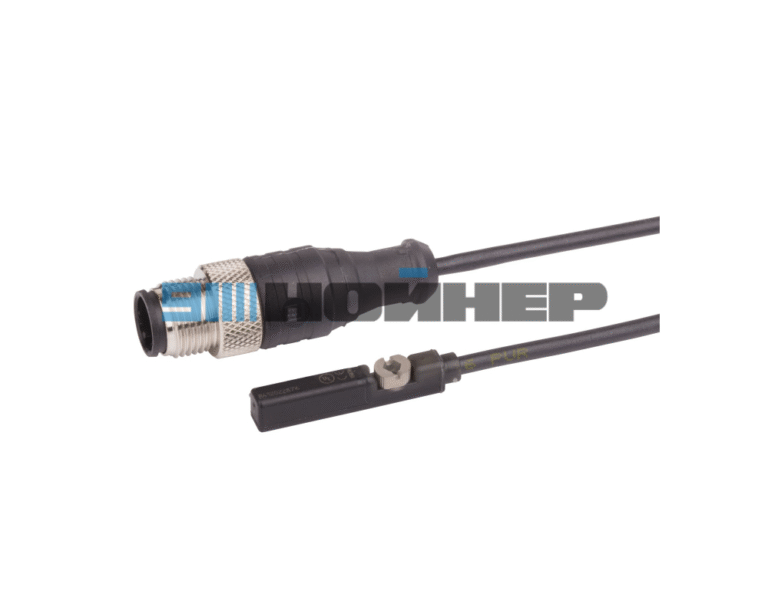

Датчик M12x1 серии ST6 AVENTICS
- Универсальные датчики для стандартного 6-мм паза
- Монтаж сверху в паз (установка «drop-in»)
- Широкий ассортимент модификаций с различной длиной кабеля и типами подключения
- Комбинированный крепежный винт с внутренним шестигранником и шлицем
- Доступны исполнения для взрывоопасных зон (ATEX)
- Предлагаются версии для высоких и низких температур
| АРТИКУЛ | R412022877 | ST6-PN-M12S-030 |
Технические характеристики
| Прямой монтаж для серий | PRA, PRE, CCI, KPZ, SSI, GPC, CVI |
| Косвенный монтаж для серий | TRB, ITS, CCL-IS, MNI, CSL-RD, RPC, ICS-D2, ICM, KHZ, TRR |
| Ширина паза | 6 мм (Т-образный) |
| Кабель | с кабелем |
| Тип контакта | электронный PNP |
| Номинальный ток (активирован) | < 30 мА |
| Ток покоя (без нагрузки) | < 8 мА |
| Гистерезис | ≥ 0,2 мТл |
| Сертификаты | CE, cULus, RoHS, UL (Underwriters Laboratories) |
| Класс защиты | IP65, IP67 |
| Минимальная температура среды | -30 °C |
| Максимальная температура среды | 80 °C |
| Падение напряжения U при Imax | ≤ 2,5 В |
| Макс. ток переключения (DC) | 0,13 А |
| Макс. частота переключения | 1000 Гц |
| Точность точки переключения | ±0,1 мТл |
| Логика переключения | NO (нормально разомкнутый) |
| Индикация состояния (LED) | Желтый |
| Тип электрического подключения 2 | M12×1, штекер |
| Число контактов (подключение 2) | 3-контактный |
| Минимальное рабочее напряжение (DC) | 10 В DC |
| Максимальное рабочее напряжение (DC) | 30 В DC |
| Защита от короткого замыкания | Защищен от КЗ и обратной полярности |
| Ударопрочность | 30 g / 11 мс |
| Виброустойчивость | 10–55 Гц, 1 мм |
Датчики серии ST6 AVENTICS предназначены для установки в 6-миллиметровый Т-паз, а также для монтажа непосредственно на цилиндр. Они совместимы со всеми круглыми цилиндрами AVENTICS, цилиндрами со штоками и профильными цилиндрами.
Ключевые особенности:
-
Оптимизированная компактная конструкция позволяет выполнять:
-
Скрытый монтаж в существующие пазы
-
Интеграцию в любую машиностроительную систему
-
Удобную установку датчиков
-
-
Боковые фиксирующие ребра обеспечивают:
-
Простой монтаж даже в труднодоступных местах
-
Возможность установки в потолочном положении
-
-
Надежный крепежный винт гарантирует:
-
Фиксацию датчика в требуемом положении
-
Устойчивость к ударным нагрузкам и вибрациям
-
Преимущества конструкции:
- Универсальность монтажа на все типы цилиндров AVENTICS
- Компактные габариты для интеграции в ограниченное пространство
- Повышенная устойчивость к механическим воздействиям
- Удобство установки в различных пространственных положениях
Данные датчики идеально подходят для применения в промышленных системах, где требуются надежные и компактные решения для контроля положения.
