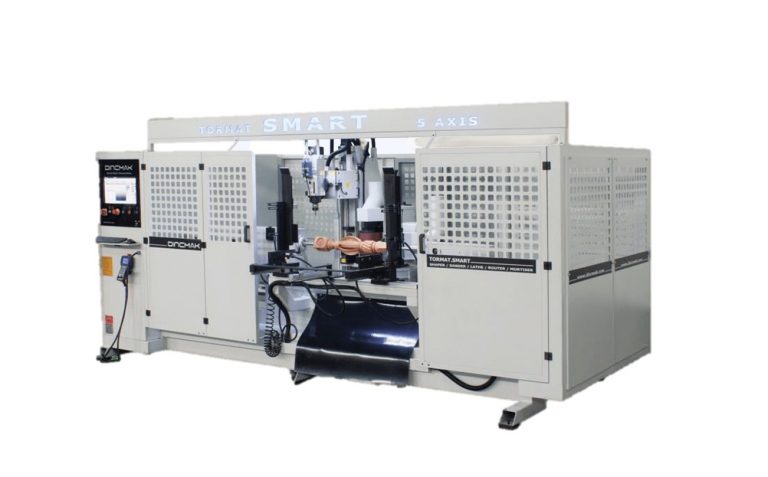

Пятиосевой токарно-фрезерный центр с ЧПУ Tormat.Smart DINCMAK
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Dinçmak (Турция) производит деревообрабатывающее оборудование с 1979 года и имеет огромный опыт в области станкостроения. Продукция компании Dincmak пользуется большим спросом и заслужило доверие деревообрабатывающих компаний по всему миру.
TORMAT.SMART простой и в тоже время высокотехнологичный пяти-осевой токарно-фрезерный центр с ЧПУ, отвечающий всем требованиям производственных компаний, которые работают на рынке производства мебели из массива древесины.
Пяти-осевой токарно-фрезерный центр с ЧПУ Tormat.Smart предназначен для высокопроизводительного изготовления токарных изделий: балясин, ножек стульев и столов, тел вращения круглой, квадратной и сложной формы.
Технические характеристики
| Рабочая длина, мм. | 1000 (1500 — опционально) |
| Рабочий диаметр, мм. | 200 (квадрат — 140×140) |
| Узлы | ШЕЙПЕР (кукуруза) — 7,5 кВт 3000 об/мин. — WAT Турция ШЛИФОВАЛЬНЫЙ УЗЕЛ 2,2 кВт 1500 об/мин — WAT Турция НОЖ V-образный Dincmak ФРЕЗЕРНЫЙ УЗЕЛ 5 кВт 24000 об/мин — HSD Италия МАГАЗИН ИНСТРУМЕНТ 5 позиций ISO 30 |
| Количество осей, шт. | 5, полная интерполяция |
| Серводвигатели по осям | X/Y/C/U/A — 1,5/0,8/0,8/0,8 /1,5 кВт -Yaskawa Япония |
| Система управления ЧПУ | ISAC, Constantino — Италия |
| Габариты, мм. | 2000 x 4000 x 2200 |
| Масса, кг. | 2500 |
| Включено в комплект поставки | Pegasus CAD/CAM для JOKER |
| ОПЦИИ (НЕ ВКЛЮЧЕНЫ) | AlphaCAM Ultimate 2018 with JOKER post processor |
| Post Processor for AlphaCAM Ultimate 2018 | |
| БЛОК АВТОМАТИЧЕСКОЙ ЗАГРУЗКИ Макс. Размер 1000х100х100 мм Мин. Размер детали 200х25х25 мм Другие размеры могут подаваться в ручном режиме. |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Отличительные особенности
- Высокая скорость обработки без потери качества;
- Автоматическая смена инструмента с магазином на 5 позиций позволяет производить различные фрезеровки без перенастройки станка;
- Отличное решение для серийного и штучного (под заказ) производства;
- Высокая точность и качество обработки;
- Легкое программирование простых и сложных программ;
- Быстрый переход с одной программы обработки на другую;
- Передовые технологии и высокая степень надежности.
Конструктивные преимущества
Техническое оснащение
Количество осей: 5 с полной интерполяцией
Рабочая длина: 1000 мм (1500 мм опционально)
Рабочий диаметр: 200мм/140×140мм квадрат
ШЕЙПЕР (кукуруза): 7,5 кВт 3000 об/мин D=120мм Н=180мм
Шлифовальный узел: 2,2 кВт 1500 об/мин
Резец: V-образный Dincmak
Фрезерный узел: 5 кВт 24000 об/мин ISO30
Линейный магазин: 5 позиций инструмента
Программное обеспечение: Pegasus CAD/CAM
Автоматическая загрузка/выгрузка (опционально)
Постпроцессор ALPHACAM (опционально)
Прямой привод оси вращения А
Прямой привод оси вращения А с серводвигателем YASKAWA 1,5 кВт 3000 об/мин.
Длина 50мм диаметр 100мм.
Прижим задней бабки при помощи пневматического цилиндра Pemaks гарантирует надежное крепление заготовки.
Перемещения
Перемещение по оси X при помощи серводвигателя YASKAWA мощностью 1,5 кВт 3000 об / мин.
Косозубая зубчатая рейка и шестерня GUDEL Германия. Планетарный редуктор.
Линейные направляющие и опорные ролики THK ЯПОНИЯ.
Перемещение по оси Y и Z при помощи серводвигателя YASKAWA мощностью 0,8 кВт 3000 об / мин.
Шарико-винтовая пара THK ЯПОНИЯ.
Обеспечивают плавность хода за счет минимального трения, при этом сохраняя жесткое сцепление и прецизионную точность.
Серводвигателя YASKAWA обеспечивают синхронное перемещение, высокую точность и динамику.
Шейперный узел
Шейперный узел 7,5кВт, оснащенный фрезой (кукуруза) с рабочей высотой обработки H=180 мм. D=120 мм.
G3 Fantacci Италия – входит в комплект поставки.
Обеспечивает точную и высокопроизводительную обработку деталей.
Шлифовальный узел с осцилляцией
Шлифовальный узел 2,2 кВт 1500 об/мин. с осцилляцией диаметром 80 мм оснащенный лентой 180х1040 мм. Сокращает количество операций на производстве, обеспечивает полную обработку за одну установку детали.
Нож (резец)
Нож V-образной формы собственной разработки Dincmak.
Специальная высокоуглеродистая сталь повышенной стойкости, обеспечивает точную и качественную обработку.
Входит в комплект поставки.
Электрошпиндель
Электрошпиндель мощностью 5 кВт 24.000 об/мин с автоматической сменой инструмента от Итальянского производителя HSD. Оснащается патронами ISO-30. Полная интерполяция.
Магазин инструмента на 5 позиций
Магазин инструмента на 5 позиций позволяет производить требуемые операции без остановки станка для замены инструмента.
Система управления
Система управления ЧПУ на базе промышленного компьютера ISAC, Constantino (Италия).
Система управления Constantinio это современное программное обеспечение для токарной и фрезерной обработки от итальянской компании ISAC. Данное программное обеспечение имеет понятный и легкоусвояемый интерфейс и широко используется в металлообрабатывающем и деревообрабатывающем оборудовании, как на отдельных станках, так и в линиях.
Операционная система ПК Windows 8.1. и широкоформатный дисплей 19” обеспечивают оператора высокой информативностью и удобством эксплуатации.
Электрокомпоненты
Электрокомпоненты системы управления ЧПУ от всемирно известных производителей Schneider YASKAWA отвечают всем требованиям по надежности и качеству.
