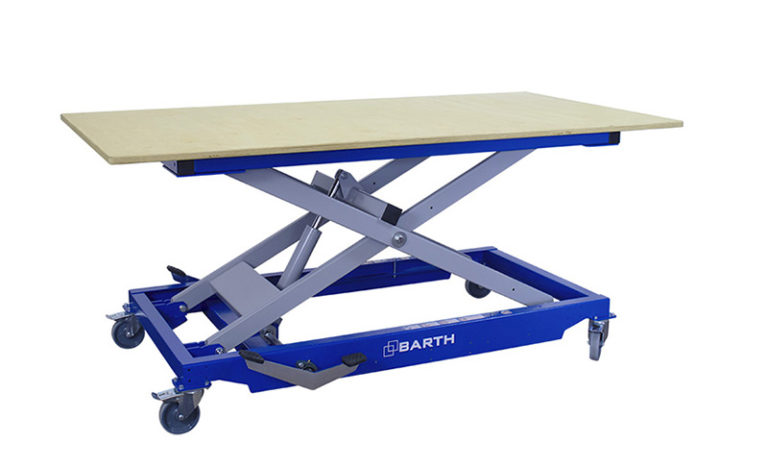

Подъемный стол BARTH H 300/350 XL

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену Скачать
BARTH-Innovationen_19-1_DE_web_compressed.pdf

Подъемные столы с большой рабочей поверхностью

С подъемными столами H 300 XL и H 350 XL BARTH предлагает рабочие столы с регулируемой высотой и особенно большой рабочей поверхностью. На производствах большие подъемные столы пользуются повышенным спросом. С эргономической точки зрения работа на таком рабочем месте удобна, потому что высота рабочей поверхности может быть оптимально адаптирована к соответствующим потребностям.

Технические характеристики

Габаритные размеры H 350 XL : 2000 x 1000 x 500 — 1150 мм
Грузоподъемность: 350 кг

Габаритные размеры H 300 XL accDrive : 2000 x 1000 x 500 — 1120 мм
Грузоподъемность: 300 кг
Габаритные размеры H 300 XL eDrive : 2000 x 1000 x 500 — 1120 мм
Грузоподъемность : 250 кг

Комплектация

  • Прочная, жесткая на кручение рама, лазерная резка
  • Ножничный механизм с фиксатором
  • Сварная верхняя и нижняя рама
  • Эргономичная гидравлическая педаль с обеих сторон с нескользящим резиновым покрытием
  • 2 поворотных ролика с фиксатором направления
  • 2 тормозных ролика
  • Максимальная нагрузка 350 кг
  • Мультиплексная панель 2000 x 1000 x 24 мм
  • Поставляется в собранном виде

Доступны дополнительные аксессуары, такие как перфорированные панели, продольные удлинители на 550 мм, выдвижные полосы, продольные / поперечные распорки и т. д.

Подъемный стол H 300XL и H 350 XL: многофункциональный сборочный стол с высококачественным базовым оборудованием и обширными комплектующими

Благодаря устойчивой мультиплексной плите размером 2000 x 1000 мм наш подъемный стол XL предлагает много места для всех видов работ. Рабочая поверхность закреплена на устойчивой базовой конструкции. Как правило, гидравлическая система, которой можно управлять с помощью ножной педали на обоих длинных сторонах стола, обеспечивает регулировку высоты рабочей поверхности. Эти две ножные педали позволяют избежать ненужного движения вокруг стола и экономят ценное рабочее время. При желании мы предлагаем вам регулировку высоты с помощью линейного привода (подключение к сети или работа от аккумулятора). Благодаря широкому ассортименту комплектующих вы можете адаптировать подъемный стол к вашим индивидуальным требованиям и оптимизировать рабочие процессы.

Преимущества

  • Ножничный механизм высокого качества
  • Многофункциональная рабочая поверхность 2000 x 1000 мм, стальная конструкция с порошковым покрытием
  • Может использоваться как тележка для станка и рабочий стол
  • Плавный ход обеспечивается роликом диаметром 125 мм
  • Двухстороннее управление ножной педалью
  • Регулировка высоты рабочей поверхности от 500 мм до 1150 мм.

Рабочий стол или сборочный стол? BARTH предлагает гибкие решения



Переходная втулка для зубчатых реек

  • стальная втулка со встроенным магнитом
  • позволяет использовать реечные приводы прижимов MULTI (например, RPGL и RPL) на деревянном перфорированном столе

Втулка адаптера позволяет вставлять зубчатую рейку в перфорированный стол.

Стопорный блок для перфорированного стола

70 х 60 х 30 мм

Массивный алюминиевый упорный блок можно использовать в качестве упора для склеивания или ручной обработки на перфорированном столе

Рабочая поверхность 2000 мм х 1 015 мм х 24 мм

Стабильная мультиплексная рабочая поверхность для подъемных столов H 300 XL и H 350 XL

Выдвижная рейка для подъемных столов, набор из 2 шт.

  • выдвижная мультиплексная полоса 1150 мм с ковровой поверхностью
  • экструдированный алюминиевый профиль
  • зажимная скоба для быстрой установки и снятия

Выдвижной набор из 2 реек для подъемных столов идеально подходит в качестве опоры для защиты поверхности. Используемые мультиплексные рейки снабжены мягкими ковровыми покрытиями. Выдвигаются в сторону, удлиняя рабочую поверхность. Зажимные скобы и крючки удерживают рейки на месте и позволяют их демонтировать одной рукой.

Встречный упор с подшипником 360°

Может вращаться на 360°, высота 70 мм

Упор с подшипником может быть вставлен в перфорированную пластину.

Деревянная рейка с ковровым покрытием

Вставная деревянная рейка с ковровым покрытием может использоваться в качестве подложки

Продольное удлинение для H 300 XL / H 350 XL для 30 мм перфорированного стола

  • с обеих сторон
  • 550 мм каждый

Продольное удлинение для H 300 XL / H 350 XL / vakuuLIFT-S для стола 24 мм

  • с обеих сторон
  • 550 мм каждый

Поворотный ролик с тормозом Ø 125 мм

Стандартное оборудование для подъемного стола H 300 и подъемного стола H 350 XL / H 300 XL

Поворотный ролик с тормозом превращает ваш рабочий стол в мобильную машину и расширяет спектр его функций.

Поворотный ролик с направляющей блокировкой Ø 125 мм

Стандартное оборудование для подъема стола H 300, подъемного стола H 350 XL / H 300 XL и kippLIFT

Перфорированный стол 2000 мм х 1,015 мм х 30 мм HPL с покрытием

Помимо использования в качестве рабочей поверхности, мультиплексный перфорированный стол с покрытием HPL также подходит для крепления зажимных инструментов.

Перфорированный стол 2000 мм х 1,015 мм х 30 мм

Помимо использования в качестве рабочей поверхности, устойчивый мультиплексный перфорированный стол также подходит для крепления зажимных инструментов.

Полка с ящиками для H 300 XL / H 350 XL

  • с 2 ящиками
  • можно использовать дополнительные выдвижные рейки

Ящики обеспечивают больший порядок в непосредственной близости от рабочего места

Зажим для перфорированного стола

Усилие зажима около 500 кг

Механический зажим является устройством для склеивания

Зажим подпружиненный для перфорированного стола

Усилие зажима около 250 кг

Зажим является устройством для склеивания

3-точечный удлинитель с кабелем длиной 5 м

  • включая монтажный кронштейн

Трехточечный удлинитель служит распределителем питания на рабочем месте

Вертикальный зажим для перфорированного стола

  • ручка 2K
  • ход 100 мм
  • высота зажима макс. 200 мм

Вертикальный зажим — это пресс, который оказывает давление сверху на заготовку и стол.

Реечный механизм для перфорированного стола

  • усилие зажима около 1000 кг
  • ход 155 мм

Благодаря своему кривошипно-шатунному приводу, самостопорящаяся зубчатая рейка способна создавать высокое давление

Реечный механизм малый для перфорированного стола

  • усилие зажима около 200 кг,
  • ход 150 мм

Благодаря своему кривошипно-шатунному приводу, самостопорящаяся зубчатая рейка способна создавать высокое давление

Комплект для перфорированного стола

  • 3 зубчатые рейки малые
  • 4 упора
  • 2 х вертикальных зажима

Зажимные элементы для небольших работ по склеиванию, такие как рамы, выдвижные ящики и т. д.
