Пневмошиберы
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
Описание

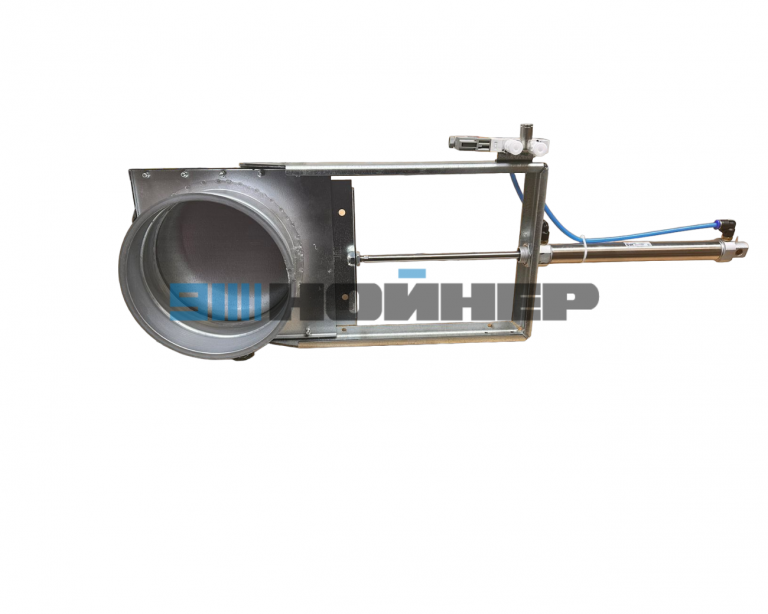

Шибер для аспирации – это специальный клапан, основная задача которого заключается в полном или частичном перекрытии воздушных потоков. Шибер пневматический относится к выдвижному типу и проводится в действие сжатым воздухом. Заслонка шибера приводится в действие одним или двумя цилиндрами, в зависимости от диаметра. Цилиндром(ами) управляет пневмораспределитель с электрическим управлением и катушкой на 220В или 24В, подключенный к машине или к выключателю.
Для функционирования пневмошибера необходимо подать на пневмораспределитель давление в 6 бар, а на катушку напряжение 220V либо 24V.
Назначение
Принудительная аспирация и очистка воздуха в производственных помещениях представляет целый комплекс оборудования. Одним из элементов такой системы является шибер для аспирации. По сути, это клапан или пластина, которая останавливает или регулирует интенсивность воздушного потока внутри аспирационного канала. Аспирационный клапан может использоваться для оптимизации воздушных потоков при наличии оборудования, которое не используется. Отключение от системы аспирации неработающего оборудования позволяет существенно снизить общий расход аспирационного воздуха системы, а следовательно снизить расходы.
Пневмошиберы удобно использовать, если они установлены не на расстоянии вытянутой руки и, например, для автоматического открытия-закрытия при включении деревообрабатывающего станка.
Особенности
Управление заслонкой бывает как автоматическим, так и ручным, с помощью рукоятки на внешней стороне короба.
 Пневмошибер |
 Ручной шибер |
Базовая комплектация
| Наименование комплектующих | Количество |
| Корпус | 1 шт. |
| Задвижка | 1 шт. |
| Пневмоцилиндр dпоршня = 25 мм. для пневмошиберов до D355 мм. | 1 шт. |
| Пневмоцилиндр dпоршня от 32 мм. до 50 мм. для пневмошиберов от D355 мм. | 2 шт. |
| Пневмораспределитель с электрическим управлением 220V~ или 24V~/= опционально | 1 шт. |
| Трубка полиуретановая d6 мм. для пневмошиберов до D355 мм. | до 1,0 м. |
| Трубка полиуретановая d8 мм. для пневмошиберов от D355 мм. | до 2,5 м. |
| Фитинги для трубки d6 мм. | 8 шт. |
| Фитинги для трубки d8 мм. | 8 шт. |
Технические характеристики
! Изготавливаем шиберы с необходимым подсоединительным диаметром !
D диаметр внутренний подсоединительный, A длина по рамке, B ширина с учетом рамки, C толщина
| D | A | B | C | Наличие | |
| 100 | 522 | 157 | 206 | уточнить | купить |
| 125 | 647 | 182 | 206 | уточнить | купить |
| 140 | 662 | 197 | 206 | уточнить | купить |
| 160 | 782 | 217 | 206 | уточнить | купить |
| 180 | 802 | 237 | 206 | уточнить | купить |
| 200 | 822 | 257 | 206 | уточнить | купить |
| 225 | 947 | 282 | 206 | уточнить | купить |
| 250 | 972 | 307 | 206 | уточнить | купить |
| 280 | 1102 | 337 | 206 | уточнить | купить |
| 315 | 795 | 410 | 235 | уточнить | купить |
| 400 | 1000 | 510 | 235 | уточнить | купить |
| 560 | 1400 | 710 | 235 | уточнить | купить |
| 710 | 1745 | 890 | 235 | уточнить | купить |
| 800 | 1965 | 1000 | 235 | уточнить | купить |
| 900 | 2210 | 1125 | 235 | уточнить | купить |
Аспирационный шибер изготавливается из тех же материалов, что и воздуховоды, то есть из оцинкованной стали. Однако если оборудованию предстоит находиться в агрессивных условиях, пневмошибер может подвергаться обработке дополнительными защитными покрытиями.
 |
 |
