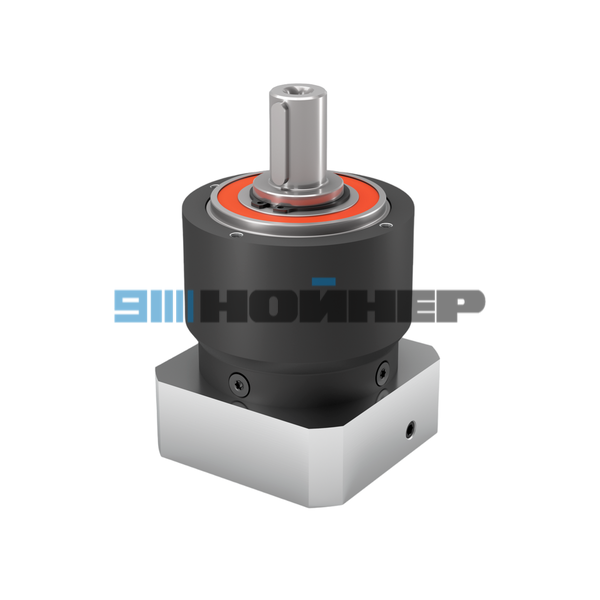

Планетарный редуктор Neugart PLPE120-020-SSSA3AF
Neugart PLPE120-020-SSSA3AF — соосный планетарный редуктор серии PLPE Economy Line с передаточным отношением 20:1. Типоразмер 120, двухступенчатая передача, выходной вал со шпонкой. Предназначен для снижения скорости вращения и передачи крутящего момента в промышленных приводных механизмах.
Для исполнения PLPE120 с передаточным отношением 20:1 производитель указывает циклический выходной момент 195 Н·м и максимальный выходной момент 310 Н·м. Редуктор оснащается выходным валом диаметром 32 мм. При подборе проверяются нагрузка, геометрия установки и присоединение электродвигателя.
PLPE120-020
20:1
2
32 мм
Заказать Neugart PLPE120-020-SSSA3AF
Укажите количество. Для подбора редуктора под конкретный двигатель направьте его модель и фото маркировки.
Технические характеристики Neugart PLPE120-020
| Характеристика | Значение |
|---|---|
| Производитель | Neugart |
| Полный артикул | PLPE120-020-SSSA3AF |
| Серия | PLPE, Economy Line |
| Тип редуктора | Соосный планетарный |
| Типоразмер | PLPE120 |
| Передаточное отношение | 20:1 |
| Количество ступеней | 2 |
| Циклический выходной момент T2Z | 195 Н·м |
| Максимальный выходной момент T2max | 310 Н·м |
| Диаметр выходного вала | 32 мм |
| Длина выходного вала | 68 мм |
| Исполнение выходного вала | Со шпонкой, DIN 6885-1 |
| Диаметр корпуса | 120 мм |
| Центрирующий диаметр выходного фланца | 90 мм |
| Максимальная радиальная нагрузка | 4000 Н |
| Максимальная осевая нагрузка | 5900 Н |
| Максимальная механическая входная скорость | 6500 об/мин |
| КПД серии | 97-98% |
| Стандартный угловой люфт PLPE120 | Менее 7-9 угловых минут, в зависимости от исполнения |
| Уровень шума PLPE120 | 65 дБ(A) |
| Температура эксплуатации | От -25 до +90 °C |
| Степень защиты | IP54 |
| Смазка | Стандартная долговременная |
Пределы нагрузок и скоростей приведены по каталогу производителя. Для конкретного режима эксплуатации учитываются условия расчета и характеристики двигателя.
Расшифровка артикула PLPE120-020-SSSA3AF
PLPE — серия планетарных редукторов Neugart Economy Line; 120 — типоразмер; 020 — передаточное отношение 20:1.
Исполнение SSSA3AF определяет конструктивные опции редуктора, включая выходное исполнение и входное присоединение. При замене необходимо сверять полное обозначение, а не только серию PLPE120-020.
Применение планетарного редуктора PLPE120
Планетарный редуктор снижает частоту вращения, передаваемую от электродвигателя, и увеличивает доступный выходной крутящий момент с учетом КПД передачи. Соосная конструкция позволяет устанавливать его в приводные механизмы промышленного оборудования.
Редукторы Neugart PLPE применяются в системах перемещения, подачи, позиционирования и транспортировки. Для мебельного и деревообрабатывающего производства такой редуктор может рассматриваться для приводных узлов станков и автоматизированных линий после проверки необходимых нагрузок и монтажной геометрии.
Преимущества конструкции Neugart PLPE
Двухступенчатая планетарная передача для снижения скорости вращения и получения необходимого выходного момента.
Конструкция серии PLPE рассчитана на повышенные радиальные и осевые нагрузки по сравнению с базовыми решениями Economy Line.
Стандартизированное шпоночное соединение по DIN 6885-1 для передачи момента к приводному механизму.
Подходит для монтажа в ограниченном пространстве при соблюдении габаритных и присоединительных размеров.
Совместимость и подбор электродвигателя
При подборе Neugart PLPE120-020-SSSA3AF необходимо проверить размер входного зажимного соединения, моторный фланец, диаметр и длину вала двигателя, а также расчетные нагрузки на редуктор.
Одинаковые серия PLPE120 и передаточное отношение 20:1 не гарантируют взаимозаменяемость редукторов с разными входными адаптерами и выходными исполнениями.
Данные для проверки замены
Направьте полный артикул PLPE120-020-SSSA3AF, необходимое количество и модель установленного двигателя. При необходимости приложите фотографию маркировки, размеры присоединительного фланца или чертеж приводного узла.
Техническая документация Neugart
Скачать каталог редукторов Neugart PLPE (PDF).
Neugart PLPE — официальный каталог, характеристики, габаритные чертежи.
Другие приводные компоненты: редукторы и компоненты Neugart.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформление по договору и счету, оплата по безналичному расчету.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость определяются условиями конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки.
Преимущества заказа в НОЙНЕР
Принимаем запросы по полным заводским обозначениям редукторов.
Подготовим КП на необходимое количество изделий.
Уточняем присоединительные параметры редуктора и двигателя.
Согласовываем условия приобретения конкретной модификации.
Можно направить перечень редукторов и приводных компонентов.
Счет, договор и закрывающие документы по условиям сделки.
Заказать Neugart PLPE120-020-SSSA3AF
Укажите артикул и количество для подготовки счета или коммерческого предложения.
Частые вопросы о Neugart PLPE120-020
Какое передаточное отношение у PLPE120-020?
20:1. Это двухступенчатый планетарный редуктор: при заданной частоте вращения входного вала выходная частота вращения в номинальной кинематической схеме уменьшается в 20 раз.
Какой выходной вал у PLPE120-020-SSSA3AF?
Редуктор имеет выходной вал со шпонкой DIN 6885-1. Диаметр выходного вала типоразмера PLPE120 составляет 32 мм.
Можно ли заменить редуктор другим PLPE120-020?
Необходимо сверить полное исполнение, в том числе входной адаптер, выходной вал, размеры фланца и допустимые нагрузки. Совпадения серии и передаточного отношения недостаточно.
Как оформить заказ на PLPE120-020-SSSA3AF?
Укажите полный артикул, количество и при необходимости модель двигателя. Для юридических лиц и ИП НОЙНЕР подготовит счет или коммерческое предложение.
