PLE120-256 Планетарный редуктор NEUGART
-

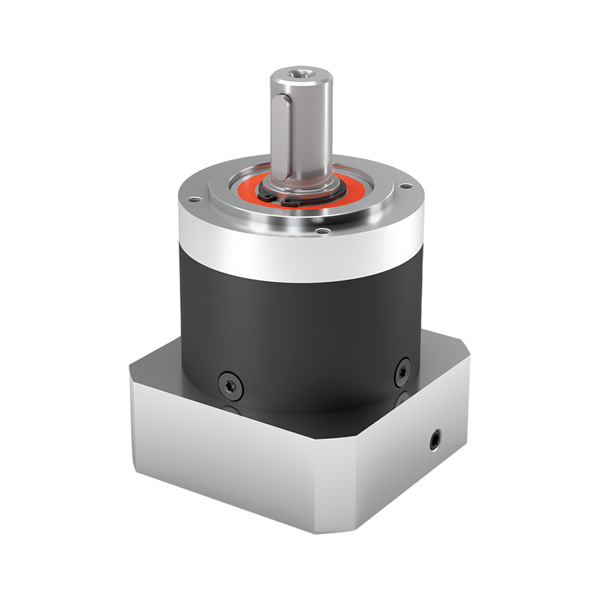

- Планетарный редуктор Neugart серии PLE120 — типовое изображение
Планетарный редуктор Neugart PLE120-256 — передаточное отношение 256:1
Neugart PLE120-256-SSSA3AF-Z14/40/50/70/B5/M5 — соосный планетарный редуктор серии PLE, типоразмер 120, с передаточным отношением 256:1. Предназначен для снижения частоты вращения и увеличения крутящего момента в приводных механизмах промышленного оборудования.
Редуктор имеет трехступенчатую конструкцию. Номинальный выходной крутящий момент для передаточного отношения 256:1 составляет 260 Н·м. Исполнение с моторным адаптером Z14/40/50/70/B5/M5 подбирается по присоединительным размерам двигателя.
PLE120
256:1
260 Н·м
3
Заказать редуктор Neugart PLE120-256
Укажите количество и полное обозначение редуктора. Для проверки присоединения приложите модель двигателя или чертеж посадочного фланца.
Технические характеристики Neugart PLE120-256
| Параметр | Значение |
|---|---|
| Производитель | Neugart |
| Серия | PLE |
| Типоразмер | 120 |
| Передаточное отношение | 256:1 |
| Количество ступеней | 3 |
| Номинальный выходной момент | 260 Н·м |
| Максимальный выходной момент | 416 Н·м |
| Диаметр выходного вала PLE120 | 25 мм |
| Длина выходного вала | 55 мм |
| Диаметр корпуса | 115 мм |
| Максимальная радиальная нагрузка | 2000 Н |
| Максимальная осевая нагрузка | 3800 Н |
| Максимальная механическая входная скорость | 6500 об/мин |
| Рабочая температура | От -25 до +90 °C |
| Степень защиты стандартного исполнения | IP54 |
| Обозначение моторного присоединения | Z14/40/50/70/B5/M5 |
Назначение и принцип работы
Планетарный редуктор передает вращение от электродвигателя через систему зубчатых передач. Передаточное отношение 256:1 обеспечивает снижение частоты вращения выходного вала относительно входного и увеличение доступного выходного момента с учетом механических потерь.
Редукторы серии PLE применяются в приводах подачи, позиционирования, транспортировки и других промышленных механизмах. Возможность установки в конкретный станок определяется нагрузками, присоединительными размерами и характеристиками двигателя.
Особенности конструкции
Обеспечивает высокое передаточное отношение 256:1 в соосной компоновке.
Передача нагрузки через планетарные зубчатые колеса для работы в механизмах с управляемым вращением.
Конструктивное исполнение с выходным валом диаметром 25 мм.
Моторное присоединение выбирается под конкретные установочные размеры электродвигателя.
Совместимость с электродвигателями
Исполнение PLE120-256-SSSA3AF-Z14/40/50/70/B5/M5 имеет определенную конфигурацию моторного адаптера. При замене редуктора необходимо проверить не только передаточное отношение, но и полное обозначение, размеры фланца, вал двигателя и присоединение к приводному механизму.
Редуктор другой модификации PLE120 может отличаться моторным адаптером, выходным исполнением и монтажными размерами. Совпадение типоразмера и передаточного отношения не гарантирует прямую замену.
Полную маркировку редуктора, модель электродвигателя, количество и, при необходимости, фото шильдика, чертеж фланца либо спецификацию приводного узла.
Документация Neugart
Neugart PLE — официальный каталог, технические параметры и размеры.
Для подбора точного исполнения используйте данные производителя и согласованную спецификацию двигателя.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформление по договору и счету, оплата по безналичному расчету.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость определяются условиями конкретного заказа.
Подробнее: условия сотрудничества НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по полным обозначениям редукторов.
Подготавливаем КП для закупки необходимого количества.
Сверяем передаточное отношение и моторное присоединение.
Уточняем условия приобретения конкретной модификации.
Принимаем перечни редукторов и компонентов приводов.
Счет, договор и закрывающие документы по условиям сделки.
Заказать Neugart PLE120-256
Для счета или КП укажите полный артикул и количество редукторов.
Частые вопросы о Neugart PLE120-256
Какое передаточное отношение у PLE120-256?
Передаточное отношение составляет 256:1. Редуктор имеет три ступени планетарной передачи.
Какой номинальный момент у редуктора?
Для PLE120 с передаточным отношением 256:1 номинальный выходной момент составляет 260 Н·м по каталожной таблице Neugart.
Можно ли заменить редуктор другим PLE120-256?
Перед заменой необходимо сверить полный артикул, моторный адаптер, выходной вал и присоединительные размеры. Одинаковое передаточное отношение не означает полную совместимость исполнений.
Что указать в запросе на покупку?
Полное обозначение PLE120-256-SSSA3AF-Z14/40/50/70/B5/M5, количество и, при необходимости, модель двигателя для проверки присоединения.
