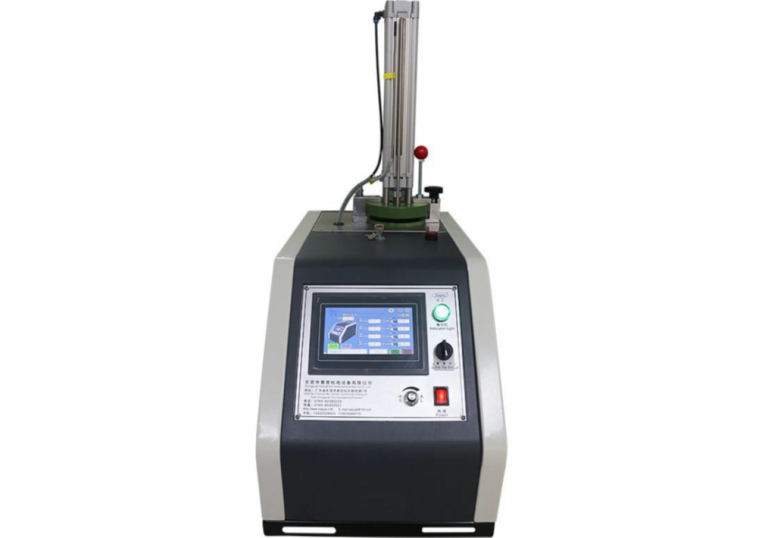

Плавитель PUR-клея SP-PUR2.5P
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
Назначение
Агрегат предварительного расплава полиуретанового клея в гильзах от 2 до 3 кг для ПУР-клей в гильзах в заводской упаковке закладывается в специальный резервуар с нагревательным элементом на дне. Расплавленный, в нижней части гильзы, клей с помощью верхнего пневмоцилиндра, выдавливается планшайбой через отверстие в дне камеры и поступает в промежуточный резервуар, где сохраняется в разогретом жидком состоянии. По мере необходимости нужное количество клея нагнетается шестереночным насосом через обогреваемый шланг в систему вальцевого нанесения клея. Система полностью герметична. Используется в паре с кромкооблицовочными станками KDT.
Технические характеристики
| Производительность плавителя | ~ 5 л/ч |
| Нагрев (агрегат) | 2 зоны нагрева: рабочий резервуар и промежуточная резервуар, обе имеют возможность индивидуальной регулировки |
| Нагрев (внешн.) | 2 зоны нагрева (1 шланг+1 пистолет) |
| Система управления температурой | Регулятором температуры |
| Защита от перегрева | Есть |
| Датчик уровня клея в резервуаре | Есть, с оповещением о низком уровне |
| Объем резервуара, л. | 2,5 |
| Форма резервуара | цилиндр |
| Диаметр резервуара, мм. | 128 |
| Ход пневмоцилиндра, мм. | 280 |
| Максимальная температура, ℃ | 180 |
| Время нагрева, мин. | 25 |
| Максимальное давление клея, кг/см2 | 5 |
| Внутренний диаметр клеевого шланга, мм. | 8 |
| Количество подсоединяемых шлангов, шт. | 2 |
| Количество шлангов в комплекте, шт. | 1 |
| Электропитание | 220 В / 50 Гц |
| Мощность нагрева, кВт | 3,5 |
| Рабочее давление, МПа | 0,4 — 0,8 |
| Габариты LxWxH, мм. | 1040х550х1250 |
| Масса, кг. | 100 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Компоненты SP-PUR2.5P
- Цилиндр
- Контрольный индикатор запуска плавителя
- Сенсорный экран управления
- Бесступенчатый регулятор количества подаваемого клея
- Питание плавителя
- Планшайба
- Вытяжной вентилятор
- Регулировка ограничителя подъема планшайбы
Система управления
Плавитель оснащен цветным сенсорным экраном, программируемым логическим контроллером и инверторным управлением. Система управления дозирует подачу клея и контролирует температуру резервуара для клея, шланга и пистолета, а также осуществляет подъем планшайбы. Настройки зависят от типа клея, материала заготовок и температуры окружающей среды. Подача клея может выполняться как в ручном, так и в автоматическом режимах.

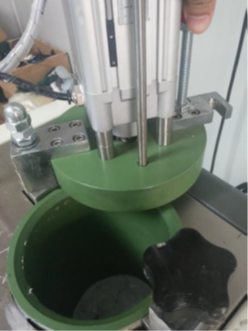

Резервуар для клея
Представляет собой алюминиевую конструкцию и состоит из собственно емкости и основания. Основание емкости для клея снабжено нагревателем. Нагреваемое основание емкости расплавляет клей, температура нагрева регулируется системой температурного контроля. При работе планшайба снижает уровень клея и сжимает его для полного контакта с нагревающим основанием. Планшайба снабжена специальным уплотнительным кольцом, таким образом при надавливании планшайбы емкость для клея герметизируется, чтобы предотвратить попадание воздуха. Поверхность резервуара для клея имеет специальное антипригарное покрытие.
По достижению низкого уровня клея в резервуаре загорается индикатор и подается звуковой сигнал.

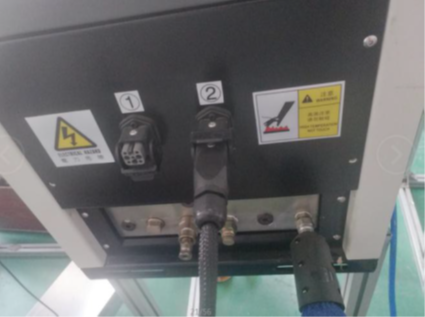

Шланг подачи клея и пистолет
Длиной 3 м с обогревом.
Минимальный радиус изгиба шланга составляет 150 мм.
Пневматическая система управления
Для регулировка и индикации общего давления воздуха
