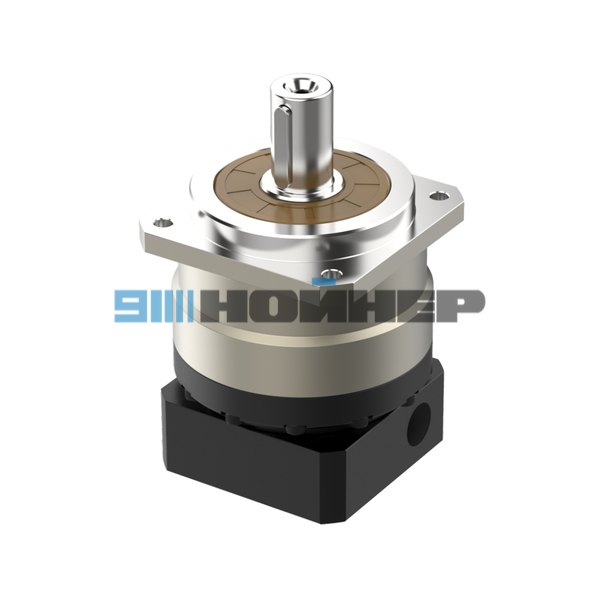

Планетарный редуктор WVRB Series WANSHSIN



АРТИКУЛ WVRB



Описание

Планетарные редукторы серии WVRB от компании WANSHSIN представляют собой высокоточные планетарные редукторы с интегрированной конструкцией выходного вала, обеспечивающей максимальную торсионную жесткость, прочность и точность вращения.

Серия WVRB отличается применением полноигольчатой конструкции планетарных шестерен, что увеличивает площадь контакта и улучшает структурную жесткость и выходной крутящий момент. Шестерни изготовлены из низкоуглеродистой стали с поверхностной цементацией и закалкой для достижения твердости поверхности HRC62, что обеспечивает оптимальную износостойкость и ударную вязкость.

Схема заказа WVRB

Система маркировки: W — VRB — 060 — 010 — P2 — Motor reference

  • W — Бренд (WANSHSIN)
  • VRB — Модель редуктора
  • 060 — Размер (042, 060, 090, 115, 140, 180, 220)
  • 010 — Передаточное число (3, 4, 5, 6, 7, 8, 10, 15, 20, 25, 30, 35, 40, 50, 60, 70, 80, 100)
  • P2 — Класс точности (P0 — сверхточный, P1 — точный, P2 — стандартный)
  • Motor reference — Ссылка на двигатель

Технические характеристики

Параметр Единица измерения Ступень Передат. число WVRB042 WVRB060 WVRB090 WVRB115 WVRB140 WVRB180 WVRB220
Номинальный выходной крутящий момент T2N Нм 1 3 19 50 130 208 342 588 1140
4 20 55 140 290 542 1050 1700
5 22 60 160 330 650 1200 2000
6 20 55 150 310 600 1100 1900
7 15 50 140 300 550 1000 1700
8 12 40 100 230 450 850 1450
10 10 35 90 200 400 760 1350
2 15 19 50 130 208 342 588 1140
20 20 55 140 290 542 1050 1700
25 22 60 160 330 650 1200 2000
30 20 55 150 310 600 1100 1900
35 15 50 140 300 550 1000 1700
40 20 55 140 290 542 1050 1700
50 22 60 160 330 650 1200 2000
60 20 55 150 310 600 1100 1900
70 15 50 140 300 550 1000 1700
80 12 40 100 230 450 850 1450
100 10 35 90 200 400 760 1350
Аварийный крутящий момент T2NOT Нм 1,2 3~100 Тройной номинальный выходной крутящий момент
Номинальная входная скорость n1N об/мин 1,2 3~100 5000 5000 4000 4000 3000 3000 2000
Максимальная входная скорость n1B об/мин 1,2 3~100 10000 10000 8000 8000 6000 6000 4000
Сверхточный люфт P0 угл. мин 1 3~10 — ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5 ≤1.5
2 15~100 — ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
Точный люфт P1 угл. мин 1 3~10 — ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
2 15~100 — ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
Стандартный люфт P2 угл. мин 1 3~10 ≤12 ≤5 ≤5 ≤5 ≤5 ≤5 ≤5
2 15~100 ≤16 ≤8 ≤8 ≤8 ≤8 ≤8 ≤8
Торсионная жесткость Нм/угл. мин 1,2 3~100 3 7 14 25 50 145 225
Максимальный изгибающий момент M2KB Н 1,2 3~100 780 1530 3250 6700 9400 14500 20000
Допустимая осевая сила F2aB Н 1,2 3~100 390 765 1625 3350 4700 7250 10000
Срок службы часов 1,2 3~100 20000
КПД % 1 3~10 ≥97%
2 15~100 ≥94%
Вес кг 1 3~10 0.6 1.5 3.7 7.8 16 36 53
2 15~100 0.7 1.6 4.2 11 17 37 54
Рабочая температура ℃ 1,2 3~100 -20℃-+40℃
Смазка 1,2 Синтетическая смазка
Класс защиты 1,2 3~100 IP65
Направление установки 1,2 3~100 Любое
Уровень шума (при n1=3000 об/мин, без нагрузки) дБ(А) 1,2 3~100 ≤56 ≤58 ≤60 ≤63 ≤65 ≤67 ≤70

Преимущества WVRB

  • Интегрированный выходной вал — обеспечивает максимальную торсионную жесткость
  • Полноигольчатая конструкция — повышает структурную жесткость и выходной крутящий момент
  • Высокая жесткость — шестерни из низкоуглеродистой стали с поверхностной цементацией и закалкой HRC62
  • Высокая точность — минимальный люфт менее 1.5 arcmin
  • Высокий КПД — до 97% для одноступенчатых редукторов
  • Компактная конструкция — оптимизированный профиль шестерен снижает шум
  • Двусторонний зажим — входной конец и вал двигателя соединяются методом двустороннего зажима для максимальной силы зажима и передачи мощности без люфта



Преимущества покупки у официального дилера НОЙНЕР

Официальный дилер WANSHSIN
Работаем напрямую с заводом-производителем. Гарантируем оригинальность и соответствие всем стандартам качества.
Собственный склад в Москве
Большинство позиций в наличии по лучшим ценам с НДС. Отгрузка в день заказа. Самовывоз со склада или доставим до терминала транспортной компании.
Расширенная гарантия 12 месяцев
Официальная гарантия производителя + поддержка наших инженеров. Быстрая замена при производственном браке.
Техническая поддержка
Консультация по подбору, установке, настройке. Помощь в интеграции с вашим оборудованием. Поиск более дешевого аналога.
Полный пакет документов
Договор, счет, товарная накладная или УПД. Для удобства работы используем ЭДО (Контур.Диадок).
Доставка по всей России и СНГ
Работаем с ведущими ТК: Деловые Линии, ПЭК, СДЭК. Рассчитаем доставку за 15 минут. Организуем быструю доставку за вас.

Готовы заказать или нужна консультация?




Позвонить сейчас


Запросить КП


Написать на email

Ответим в течение 15 минут | Бесплатная консультация инженера | Отправка в день заказа

Часто задаваемые вопросы (FAQ)

В: Как выбрать подходящий размер редуктора WVRB?

О: Выбор размера зависит от требуемого крутящего момента, входной скорости и передаточного числа. Серия WVRB доступна в размерах от 042 до 220. Для точного подбора необходимо учитывать номинальный крутящий момент нагрузки, максимальную входную скорость двигателя и требуемую точность (P0, P1 или P2). Рекомендуется использовать таблицы производительности из каталога производителя.

В: В чем разница между классами точности P0, P1 и P2?

О: Классы точности определяют величину обратного хода (люфта):
— P0 (сверхточный): ≤1.5 arcmin для 1 ступени, ≤3 arcmin для 2 ступеней
— P1 (точный): ≤3 arcmin для 1 ступени, ≤5 arcmin для 2 ступеней
— P2 (стандартный): ≤12 arcmin для 1 ступени, ≤16 arcmin для 2 ступеней
Выбор класса зависит от требований к точности позиционирования вашего оборудования.

В: Можно ли устанавливать редуктор WVRB в любом положении?

О: Да, редукторы WVRB могут устанавливаться в любом положении благодаря конструкции с синтетической смазкой и классу защиты IP65. Рабочая температура составляет от -20°C до +40°C. Однако при установке следует учитывать направление действия нагрузок и правильно рассчитывать допустимые осевые и радиальные силы.
