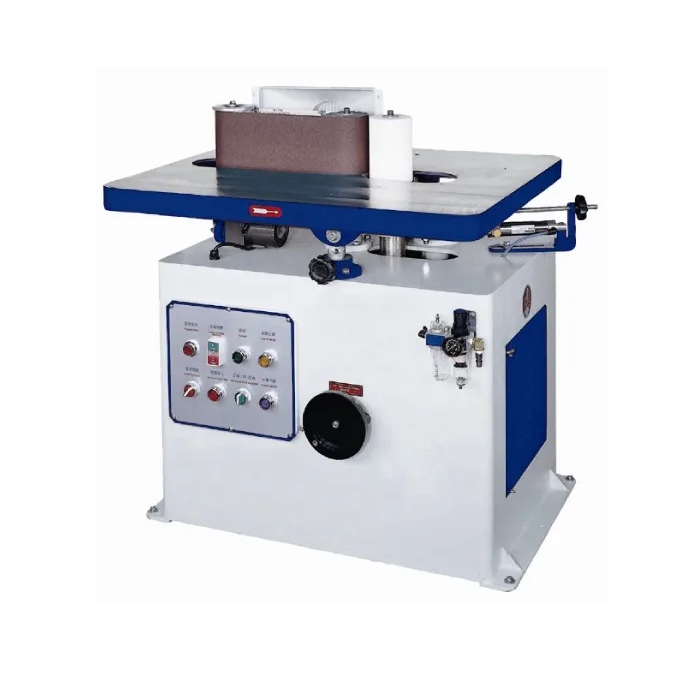

Односторонний шлифовальный станок для криволинейных и прямолинейных брусковых деталей GB-800А
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
Назначение
Односторонний шлифовальный станок проходного типа для криволинейных и прямолинейных брусковых деталей GB-800А предназначен для шлифования прямых и криволинейных брусковых деталей с одной стороны за проход, с использованием шлифовальной ленты. Прижим ленты к шлифуемой поверхности осуществляется контактным мягким резиновым валом. Перемещение детали осуществляется приводным резиновым роликом.
Применяется при шлифовке элементов столов, стульев, кресел, кроватей и других изделий.
Технические характеристики
| Максимальная высота заготовки, мм. | 150 |
| Максимальная рабочая ширина, мм. | 9-100 |
| Размер шлифовальной ленты, мм. | 152х914 |
| Мощность привода шлиф. ленты, кВт | 1,5 |
| Мощность привода подачи, кВт | 0,2 |
| Мощность привода осцилляции, Вт | 25 |
| Частота вращения шлифовальной ленты | 3 скорости |
| Напряжение, В | 380 |
| Габаритные размеры станка, мм. | 1070 x 760 x 1030 |
| Транспортировочные габариты, мм. | 1160 x 840 x 1150 |
| Масса станка, кг. | 285 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Схема обработки
Пульт управления
Пульт управления понятен и не требует дополнительной квалификации персонала.
Система осцилляции
Система осцилляции на шлифовальном узле, повышает качество обработки.
Подающий ролик
Приводной подающий ролик осуществляет равномерное перемещение детали в процессе шлифования.
Пневмоцилиндр обеспечивает постоянное усилие прижима детали к шлифовальной ленте.
Аспирационный кожух
Аспирационный кожух для подключения системы аспирации позволяет эффективно удалять древесную пыль из зоны шлифования.
Узел подготовки воздуха
Узел подготовки воздуха с влагоотделителем и масленкой для автоматической смазки всей пневмосистемы станка.
ЗИП
