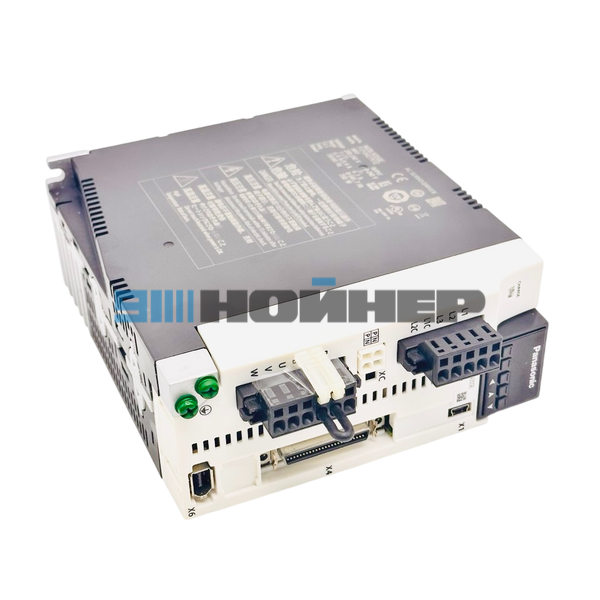

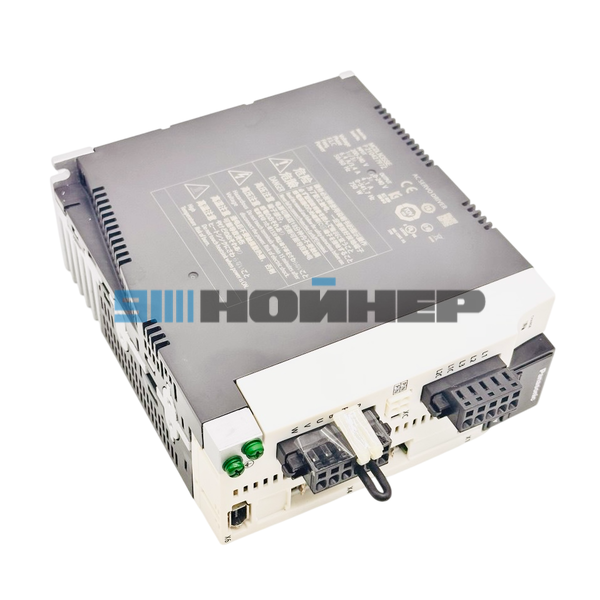

Серводрайвер Panasonic MCDLN35SE MINAS A6SE
MCDLN35SE Серводрайвер Panasonic — электронный блок управления серводвигателем из семейства MINAS A6, серия A6SE. Предназначен для управления положением с использованием импульсных команд и инкрементальной системы обратной связи.
Серводрайвер MCDLN35SE имеет корпус C-Frame, питание силовой цепи от однофазной или трехфазной сети 200-240 В, частотную характеристику отклика 3,2 кГц и габариты 65 × 150 × 170 мм. Исполнение A6SE не имеет функции безопасности и не поддерживает работу в абсолютной системе с передачей данных положения через последовательную связь с контроллером.
MCDLN35SE
MINAS A6SE
Импульсное
C-Frame
Заказать Panasonic MCDLN35SE
Укажите необходимое количество. Для проверки соответствия можно направить модель сервомотора, маркировку установленного драйвера или техническую спецификацию оборудования.
Технические характеристики Panasonic MCDLN35SE
| Параметр | Значение |
|---|---|
| Производитель | Panasonic |
| Артикул | MCDLN35SE |
| Семейство | MINAS A6 |
| Серия | A6SE |
| Тип управления | Позиционное управление |
| Интерфейс команд | Импульсный вход (Pulse train) |
| Система позиционирования | Инкрементальная |
| Корпус | C-Frame |
| Питание силовой цепи | 1-фазное / 3-фазное, 200-240 В, 50/60 Гц |
| Питание цепи управления | 1-фазное, 200-240 В, 50/60 Гц |
| Частотная характеристика отклика | 3,2 кГц |
| Обратная связь | 23-битный энкодер, 7-проводная последовательная связь |
| Разрешение энкодера | 8 388 608 отсчетов |
| Дискретные входы / выходы | 10 входов / 6 выходов |
| Аналоговые мониторные выходы | 2 |
| Интерфейс настройки | USB |
| Регенеративный резистор | Встроенный, предусмотрено применение внешнего |
| Функция безопасности | Отсутствует |
| Габариты (Ш × В × Г) | 65 × 150 × 170 мм |
| Масса | 1,6 кг |
Назначение и особенности MINAS A6SE
Серводрайвер Panasonic MCDLN35SE управляет работой совместимого сервомотора в системах автоматизации с импульсным позиционным управлением. Он обрабатывает команды контроллера и сигналы обратной связи, обеспечивая управление положением исполнительного механизма.
Серия MINAS A6SE предназначена для инкрементального позиционирования. Несмотря на использование обратной связи от 23-битного энкодера, система не поддерживает абсолютное позиционирование с передачей многооборотных данных ведущему контроллеру.
Возможность применения драйвера определяется электрическими параметрами, моделью сервомотора, интерфейсом управления и схемой подключения оборудования.
Преимущества конструкции серводрайвера
Характеристика системы управления, указанная Panasonic для MCDLN35SE.
Корпус C-Frame шириной 65 мм для установки в шкафу управления.
Интерфейс для настройки параметров и мониторинга состояния сервопривода.
Встроенный регенеративный резистор с возможностью применения внешнего.
Совместимость и замена MCDLN35SE
При замене серводрайвера важно сопоставить полный артикул, тип управляющего интерфейса, параметры питания, модель серводвигателя и конфигурацию соединений.
Серводрайверы Panasonic MCDLN35NE, MCDLN35SG и MCDLT35SF относятся к другим исполнениям семейства MINAS A6 и имеют отличия по интерфейсам управления. Совпадение корпуса или части обозначения не означает взаимозаменяемость.
Для проверки замены направьте:
- Полный артикул установленного серводрайвера.
- Маркировку и модель сервомотора.
- Модель оборудования и контроллера управления.
- Фотографию шильдика и разъемов.
- Техническую спецификацию или схему подключения, если имеется.
Сопутствующие компоненты Panasonic
При обслуживании сервопривода также могут потребоваться совместимый серводвигатель, кабель обратной связи, силовой кабель, соединительные разъемы и другие компоненты системы управления. Подбор выполняется по полной спецификации привода и параметрам оборудования.
Компоненты Panasonic для промышленного оборудования
Серводрайверы, серводвигатели и другие комплектующие Panasonic для технического снабжения производства.
Документация производителя Panasonic
Технические характеристики, электрические соединения, размеры, инструкции по настройке и руководства доступны в официальной технической документации Panasonic.
Официальная карточка MCDLN35SE Panasonic — характеристики, каталог и инструкции
Как заказать Panasonic MCDLN35SE
Для подготовки коммерческого предложения укажите артикул MCDLN35SE, количество и реквизиты организации. Если требуется подобрать замену, приложите маркировку прежнего драйвера и сервомотора.
НОЙНЕР рассматривает запросы на поставку промышленных компонентов по артикулам, а также комплексные спецификации для обслуживания оборудования.
Преимущества заказа в НОЙНЕР
Принимаем точные каталожные номера Panasonic и других производителей.
Для идентификации можно направить фото шильдика или техническую документацию.
Рассматриваем оригинальные позиции и альтернативы после проверки применимости.
Можно направить несколько артикулов запасных частей одним запросом.
Подготавливаем предложение по согласованным позициям и количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
Продажи осуществляются юридическим лицам и индивидуальным предпринимателям. Договор, счет, безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки определяются при оформлении заказа.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать серводрайвер Panasonic MCDLN35SE
Укажите артикул и количество для получения счета или коммерческого предложения.
Частые вопросы о Panasonic MCDLN35SE
Что такое Panasonic MCDLN35SE?
Это серводрайвер серии MINAS A6SE для позиционного управления совместимым серводвигателем с использованием импульсных команд.
Какое питание требуется серводрайверу MCDLN35SE?
Для силовой цепи предусмотрено однофазное или трехфазное питание 200-240 В, 50/60 Гц. Для цепи управления — однофазное 200-240 В, 50/60 Гц. Допуски и требования к подключению указаны в документации Panasonic.
Можно ли заменить MCDLN35SE на MCDLN35SG?
Эти исполнения отличаются интерфейсами управления. Замена требует проверки схемы подключения, модели сервомотора, контроллера и параметров системы.
Как заказать MCDLN35SE для организации?
Отправьте артикул MCDLN35SE, необходимое количество и реквизиты организации через форму запроса КП или на info@noiner.ru.
