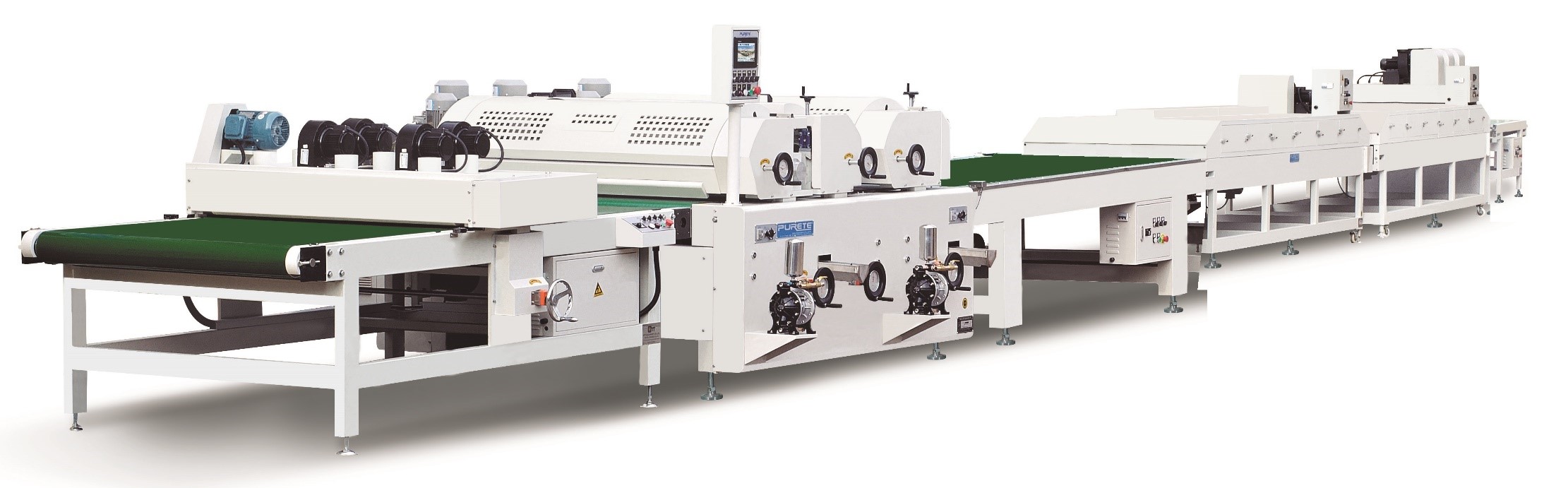

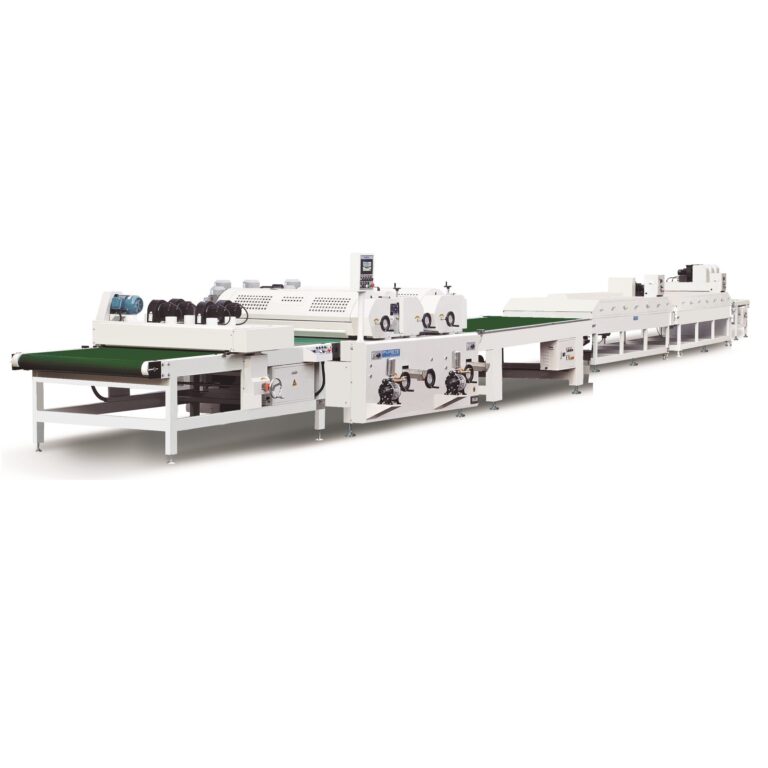

Линия вальцового нанесения водоразбавимых и УФ-ЛКМ PURETE
Назначение
Линия предназначена для автоматического нанесения вальцовым методом ЛКМ на мебельные детали, двери, плитные материалы, инженерную доску, и иные покрытия и мебельные детали.
Область применения
Образцы получаемых изделий
Экономическое обоснование и общие характеристики линии
| 1 | Сменная производительность | ~ 4000 м2/смена 8ч. |
| 2 | Себестоимость продукции | ЛКМ: ~ 2-3 $ за м2 (может варьироваться в зависимости от системы отделки) |
| 3 | Электроэнергия: ~ 0.02 $ за м2 | |
| 4 | ФОТ: ~ 0.04 $ за м2 | |
| 5 | Тип выпускаемой продукции | Нанесение грунтов и финишных ЛКМ на плоские плитные поверхности. |
| 6 | Общее электропотребление | 71 кВт |
| 7 | Занимаемая площадь | Длина: Линия — 13 метров + 6 метров зона загрузки-выгрузки
Ширина: Линия – 2,5 метра; Канал доступа операторов — 2,5 метра; Зона безопасности: 1 метр. Итого: 6 метров. Общая площадь линии: 114 м2. |
| Анализ производительности | Стоимость электроэнергии | ФОТ | |||
| Скорость линии | 10 м/мин | Общая мощность | 71 кВт | Кол-во персонала | 5 |
| Время работы смены | 480 мин | Рабочее время | 8 часов | Зарплата | 700 $ |
| Средняя Ширина плит | 1220 мм | Стоимость электроэнергии | 0,15$ за кВт | Кол-во р.д. | 22 |
| Коэф. рабочего времени | 70% | Дневные расходы | 85 $ | ЗП в день | 159 $ в день |
| Выходная производительность | 4000 м2 | Дневная производ-сть | 4000 м2 | Стоимость за м2 | 0,04 $ |
| Проход циклов заготовки | 1 | Стоимость за м2 | 0,02 $ | ||
| Дневная производительность | 4000 м2 | ||||
* Расчеты носят ориентировочный характер и могут быть скорректированы с учетом других входных данных по стоимости электроэнергии, заработной платы, и производительности линии.
Инженерные коммуникации, требуемые параметры для подключения линии:
| Наименование | Фото | Длина | Мощность | Напряжение | Электроподключение | Сечение кабелей | ￠ патрубков | Мощн. вытяжки |
| Конвейер |  |
1000 мм | 0.4 кВт | 380 В; 50 Гц | 3 фазы; 380В; PE | 4*1,5мм2 | —/— | —/— |
| Двух-Вальцовый |  |
2300 мм | 10 кВт | 380 В; 50 Гц | 3 фазы; 380В; N+PE | 4*4мм2 | —/— | —/— |
| УФ сушка 3 лампы |  |
2600 мм | 36 кВт | 380 В; 50 Гц | 3 фазы; 380В; N+PE | 4*16мм2 | Алюм 3*150 мм | 3600 м3/ч |
| ИК сушильный тоннель |  |
6000 мм | 24 кВт | 380 В; 50 Гц | 3 фазы; 380В; N+PE | 4*10мм2 | Алюм 1*150 мм | 1200 м3/ч |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Подача заготовок
Конвейер предназначен для подачи и разгрузки, а также для перемещения заготовок между станками, оператору удобно проверять, когда процесс нанесения покрытия закончен и поверхность высохла. При подаче и разгрузке функция буферизации отделяет процесс шлифования от других процессов.
Технические характеристики:

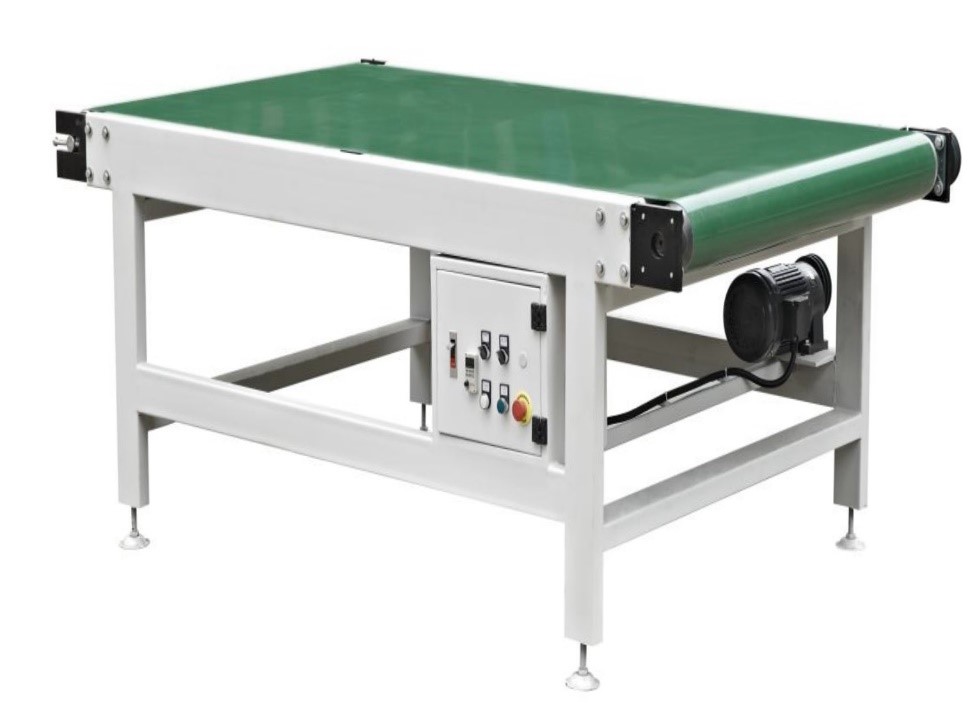

| Метровый ленточный транспортёр PRT-C1113 | |
|---|---|
| Эффективная рабочая ширина, мм. | 0-1320 |
| Эффективная рабочая толщина, мм. | 2-80 |
| Мин. Длина заготовки, мм. | 300 |
| Скорость подачи, м/мин | 0-20 |
| Мощность мотора на подаче, кВт | 0,4 |
| Габариты (ДхШхВ), мм | 1000х1600х900 |
| Приводной ролик, мм | ￠130×1330 |
| Ремень | 3 мм лента ПВХ |

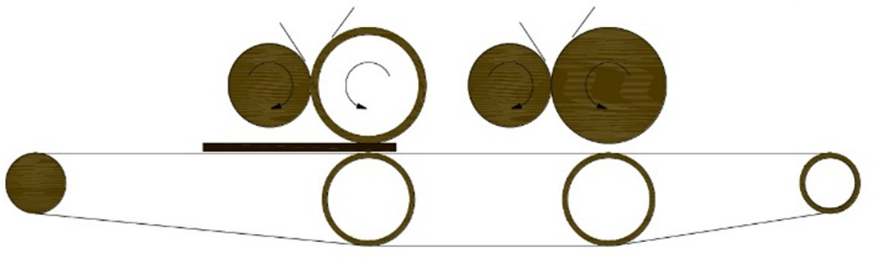

Вальцовое нанесение
Эта машина применяется в роликовом нанесении базовых слоев ЛКМ: нанесение грунтов, финишных эмалей и лаков, как прозрачных, так и пигментных. Возможно также изготовления валов из различных материалов и исполнение разной жесткости для нанесения финишных покрытий и лаков. Также может использоваться при нанесении минеральных масел и восков. В соответствии с процессом возможна настройка под различные поверхностные эффекты по толщине и гладкости изделия.
Технические характеристики:

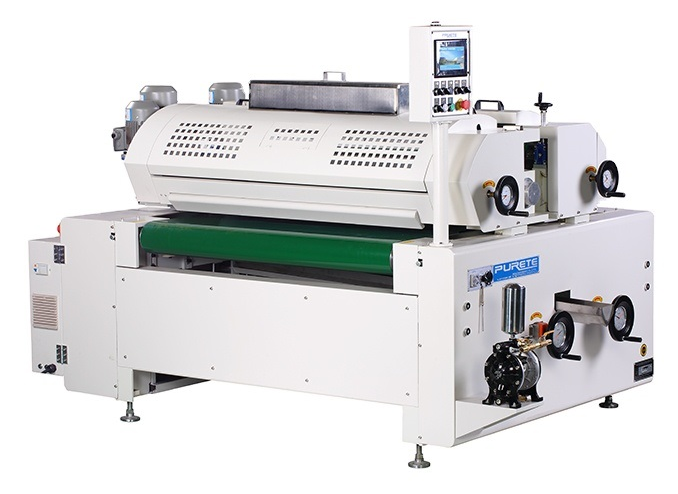

| Вальцовый станок с двумя прямыми валами PRT-R2113 | |
|---|---|
| Эффективная рабочая ширина, мм. | 0-1320 |
| Эффективная рабочая толщина, мм. | 2-80 |
| Мин. Длина заготовки, мм. | 300 |
| Толщина наносимого слоя, г/м² | 10-40 |
| Моторы | 1,5 кВт х 3 шт; 0,75 кВт х 2 шт. SIEMENS |
| Инвертеры | 1,5 кВт х 3 шт; 0,75 кВт х 2 шт. SHIHLIN |
| ПЛК | SHIHLIN |
| Мощность, кВт | 10,25 |
| Наносящий ролик | Размер：￠250×1450 мм резиновый гладкий 35-40 шор, EPDM, 2 шт. |
| Дозирующий ролик | Размер：￠180×1450 мм Металл, хромированный 2 шт. |
| Ракели | 2 из силикона 6 мм |
| Система рекуперации | Возвратный канал от двух роликов (2 независимые помпы) |
| Скорость подачи, м/мин. | 0-20 |
| Система подъема-опускания роликов (Автомат) | 4 редуктора 12:1 |
| Мощность мотора на подаче, кВт. | 0,4 |
| Габариты (ДхШхВ), мм. | 2000х2575х1700 |
| Приводной ролик, мм. | ￠130×1330 мм |
| Ремень | 3 мм. лента ПВХ |
УФ-сушка
Эта машина используется для сушки УФ-отверждаемых ЛКМ, прозрачной грунтовки, финишной краски и некоторых других УФ-красок. Особенностью машины является моментальная сушка УФ-отверждаемых материалов, что может существенно повысить эффективность производства и сократить человеческие ресурсы и решить некоторые проблемы, которые появляются в традиционном процессе. Подходит для 100% сушки на материалах из дерева, МДФ, меламина, фанеры, ПММА, алюминия и ПВХ.
Преимущества:
- Инвертер работает с ртутными и с галиевыми лампами.
- За счет использования специального трансформатора время работы ламп увеличено
- В режиме ожидания мощность ламп снижается до 20% от рабочей, что существенно экономит электроэнергию и ресурс ламп.
- Мощность ламп может быть плавно отрегулирована в диапазоне 20%-100%
- Перепады напряжения +-15% не повлияют на работоспособность сушильной установки благодаря защите.
Технические характеристики:
| 3-х ламповый УФ-сушильный тоннель PRT-U3113E | |
|---|---|
| Эффективная рабочая ширина, мм. | 0-1320 |
| Эффективная рабочая толщина, мм. | 2-80 |
| Мин. Длина заготовки, мм. | 300 |
| Срок службы ламп | ~1000 часов |
| Лампа №1 Гелиевая (420 nM) | 11 кВт |
| Лампа №2,3 Ртутная (360 nM) | 11 кВт х 2 |
| Охлаждающие вентиляторы, шт. | 6 |
| Привод конвейера | 1,5 кВт |
| Инвертор | 1,5 кВт (Shihlin) |
| Мощность, mj/см2 | 100-400 |
| Общая установленная мощность, кВт | 36 |
| Скорость подачи, м/мин. | 0-20 |
| Габариты (ДхШхВ), мм. | 2300х1850х1750 |
| Привод | Стальной ролик ￠25*15 шт. |

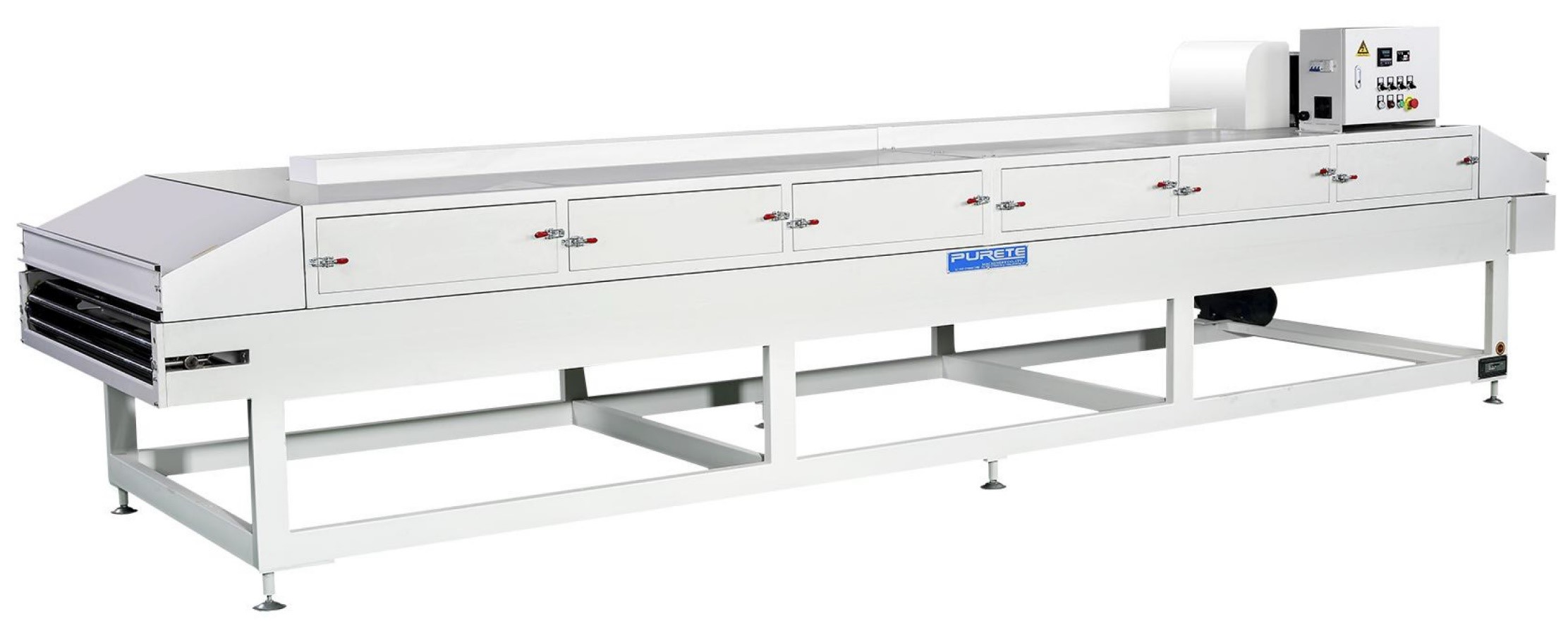

Сушильный тоннель с ИК-лампами L1613 (6 м)
Тоннель предназначен для сушки лакокрасочных материалов на заготовках любого типа — погонаж, щитовые детали, дверные полотна, фасады, столешницы и прочие плоские и рельефные заготовки, а также заготовки объемного типа. Сушильный узел состоит из наружных теплоизоляционных панелей и внутренних блоков инфракрасных ламп. Сушка производится с помощью ламп излучения в инфра-красном диапазоне.
Технические характеристики:
| Сушильный тоннель с ИК-лампами L1613 (6 м) | |
|---|---|
| Мин-Макс. ширина заготовки, мм. | 0-1320 |
| Мин-макс. высота, мм. | 3-80 |
| Макс. скорость подачи, м/мин | 0-20 (инвертор) |
| Мощность вентилятора, м.куб/ч | 1400-1800 |
| Мощность нагрева, кВт | 24 |
| Мощность вентиляторов, кВт | 0,4 |
| Габариты (ДхШхВ), мм. | 6000X1520X1619 |
| Масса, кг | 1300 |
