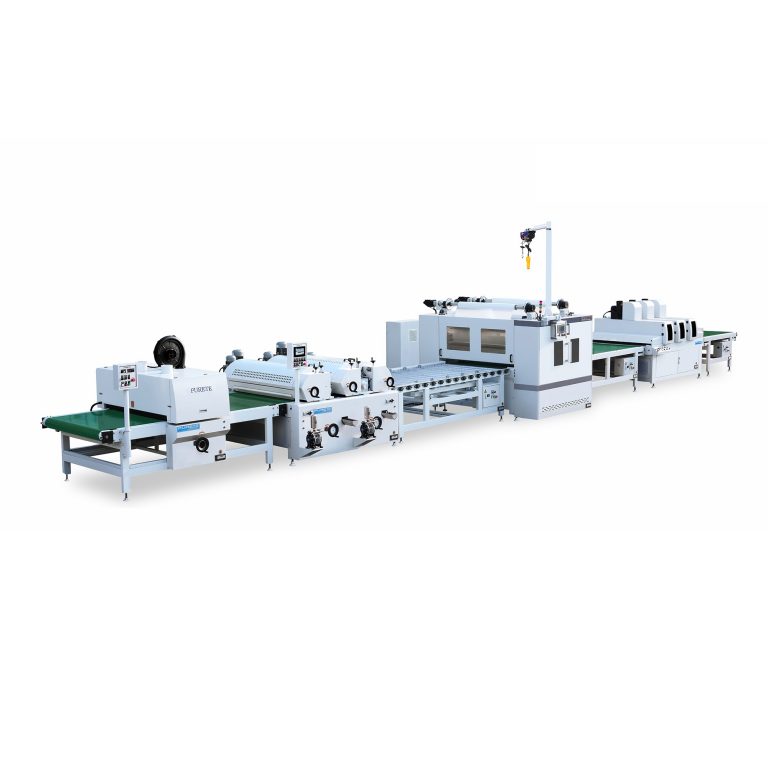

Линия вальцового нанесения УФ-отверждаемых ЛКМ с текстурированием поверхности пленкой (inert coating) PURETE
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
Назначение
Линия предназначена для автоматического нанесения вальцовым методом УФ-отверждаемых ЛКМ на мебельные детали, двери, плитные материалы, инженерную доску, и иные покрытия и мебельные детали.
Типы используемых лакокрасочных материалов:
Грунты, изолянты, матовые и высокоглянцевые лаки, морилки, эмали, и другие материалы, наносимые
Область применения
Применяется на средних и крупных мебельных и столярных производствах, занятых серийным выпуском мебели, дверей, плитных отделочных материалов и напольных покрытий с финишной отделкой.
Отличительные особенности
- Создание матовых и высокоглянцевых текстур (inert coating)
- Скорость покраски до 20 м/мин.
- Работа с УФ-отверждаемыми материалами
- Экологичность покраски – отсутствие выбросов растворителя в атмосферу
- Ускоренная сушка УФ-отверждаемых ЛКМ
Образцы получаемых изделий
| Покрытие с глянцевым эффектом | Покрытие с эффектом soft-touch | Текстурированный эффект |
Технические характеристики
| Сменная производительность | ~ 2000 м2/смена 8ч. |
Себестоимость продукции
|
|
| Тип выпускаемой продукции | Нанесение грунтов и финишных ЛКМ на плоские плитные поверхности, текстурирование с пленки под глянец/софт-тач (глубоко матовый). |
Занимаемая площадь:
длина с зоной загрузки-выгрузки:
— Канал доступа операторов — Зона безопасности — Итого общая ширина |
26 м 34 м 2,5 м 2,5 м 1 м 6 м |
| Общая занимаемая площадь | 204 м2 |
| Анализ производительности | Стоимость электроэнергии | ФОТ | |||
| Скорость линии | 10 м/мин | Общая мощность | 74 кВт | Кол-во персонала | 5 |
| Время работы смены | 480 мин | Рабочее время | 8 часов | Зарплата | 700 $ |
| Средняя Ширина плит | 1000 мм | Стоимость электроэнергии | 0,15$ за кВт | Кол-во р.д. | 22 |
| Коэф. рабочего времени | 85% | Дневные расходы | 89 $ | ЗП в день | 159 $ в день |
| Выходная производительность | 4900 м2 | Дневная производ-сть | 2000 м2 | Стоимость за м2 | 0,1 $ |
| Проход циклов заготовки | 2 | Стоимость за м2 | 0,05 $ | ||
| Дневная производительность | 2000 м2 | ||||
| Наименование | Вальцовый станок PRT- R2213 |
| Эффективная рабочая ширина, мм. | 0-1320 |
| Эффективная рабочая толщина, мм. | 2-80 |
| Мин. Длина заготовки, мм. | 300 |
| Толщина наносимого слоя, г/м² | 7-70 |
| Моторы | 1,5 кВт х 4 шт; 0,75 кВт х 2 шт. SIEMENS |
| Инвертеры | 1,5 кВт х 4 шт; 0,75 кВт х 2 шт. SHIHLIN |
| ПЛК | SHIHLIN |
| Мощность, кВт | 10 |
| Наносящий ролик | Размер：￠240×1450 мм Резина 40-50 шор. |
| Дозирующий ролик | Размер：￠180×1450 мм Металл, хромированный |
| Система рекуперации | Возвратный канал от двух роликов |
| Скорость подачи, м/мин. | 0-20 |
| Мощность мотора на подаче, кВт | 0,4 |
| Габариты (ДхШхВ), мм. | 1000х1600х900 |
| Приводной ролик, мм. | ￠130×1330 |
| Ремень | 3мм лента ПВХ |
| Наименование | Станок текстурирования ЛКМ с пленки MY 1113 |
| Эффективная рабочая ширина, мм. | 0-1220 |
| Эффективная рабочая толщина, мм. | 2-80 |
| Мин-макс. Длина заготовки, мм. | 300-2440 |
| Возможность оттиска по нанесенному слою, г/м² | 30-50 |
| Мощность двигателя на подаче, кВт | 1,5 |
| Мощность двигателя на помпе подачи ЛКМ, кВт | 2,2 |
| Мощность нагревательной системы, кВт | 18 |
| Ролик на загрузке-выгрузке | ￠200×1370 мм, 2 шт. Этиленпропиленовый каучук |
| Приводной ролик на подаче | ￠130×1370 мм, 2 шт. |
| Приводной ролик на подаче (прижим к деталям) | ￠180×1370 мм, 1 шт. Этиленпропиленовый каучук |
| Мощность, кВт | 16 |
| Скорость подачи, м/мин. | 0-20 |
| ПЛК | Shihlin |
| Габариты (ДхШхВ), мм. | 1900х3035х3173 |
| Ремень | 3 мм лента ПВХ |
| Наименование | УФ-сушильный тоннель PRT-U3113E |
| Эффективная рабочая ширина, мм. | 0-1320 |
| Эффективная рабочая толщина, мм. | 2-80 |
| Мин. длина заготовки, мм | 300 |
| Срок службы ламп | ~1000 часов |
| Лампа №1 Гелиевая (420 nM), кВт | 11 |
| Лампа №2,3 Ртутная (360 nM), кВт | 11 х 2 |
| Охлаждающие вентиляторы, шт. | 6 |
| Привод конвейера, кВт | 1,5 |
| Инвертор, кВт | 1,5 Shihlin |
| Мощность, mj/см2 | 100-400 |
| Общая установленная мощность, кВт | 3 |
| Скорость подачи, м/мин. | 0-20 |
| Габариты (ДхШхВ), мм. | 2300х1850х1750 |
| Привод | Стальной ролик ￠25*15 шт |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Подача заготовок
Подающий ленточный конвейер на входе линии изготовлен из высокопрочного ПВХ анти-скользящего материала 3М, что не дает заготовкам смещаться при обработке. Привод снабжен частотным преобразователем.
Очистка от пыли
Перед покраской детали проходят очистку от пыли и грязи на щеточном станке. Рабочие узлы станка состоят из двух сизалевых щеток, которые не создают статического напряжения, а также снабжены высокоскоростным обдувом полосой воздуха двумя вытяжными вентиляторами с эргономическими выходными патрубками для эффективного удаления пыли из рабочей зоны.
Вальцовое нанесение
Эта машина применяется в вальцовом нанесении различных ЛКМ: нанесение грунтов, как прозрачных, так и пигментных, нанесение прозрачных лаков, цветных эмалей и красок. Возможно также изготовления валов из различных материалов и исполнение разной жесткости. Также может использоваться при нанесении минеральных масел и восков. В соответствии с процессом возможна настройка под различные поверхностные эффекты по толщине и гладкости изделия.
Автоцентрирующий транспортер
Роликовый транспортер оснащен системой автоцентрирования заготовок при помощи боковых толкателей на пневмоцилиндрах. Прижим осуществляется роликами качения с обеих сторон заготовок в движении по фотодатчику.
Станок для текстурирования пленки
Станок предназначен для придания мокрым слоям нанесенного ЛКМ различных текстур посредством оттиска рельефа прозрачной пленки. Возможны эффекты глянца, софт-тач, и создание других текстурных поверхностей. Специальная текстурирующая ПЭТ пленка прижимается к еще мокрому слою ЛКМ через валы, и УФ лампами слой подсушивается, таким образом текстура передается с пленки на краску.
УФ-сушка
Эта машина используется для сушки УФ-отверждаемых ЛКМ, прозрачной грунтовки, финишной краски и некоторых других УФ-красок. Особенностью машины является моментальная сушка УФ-отверждаемых материалов, что может существенно повысить эффективность производства и сократить человеческие ресурсы и решить некоторые проблемы, которые появляются в традиционном процессе. Подходит для 100% сушки на материалах из дерева, МДФ, меламина, фанеры, ПММА, алюминия и ПВХ.
Преимущества:
- Инвертер работает с ртутными и с гелиевыми лампами.
- За счет использования специального трансформатора время работы ламп увеличено
- В режиме ожидания мощность ламп снижается до 20% от рабочей, что существенно экономит электроэнергию и ресурс ламп.
- Мощность ламп может быть плавно отрегулирована в диапазоне 20%-100%
- Перепады напряжения +-15% не повлияют на работоспособность сушильной установки благодаря защите.
Станок для ламинирования плит с узлом обрезки
Станок облицовывает плиты прозрачной защитной пленкой для предотвращения повреждения деликатных материалов, а также производит обрезку пленки специальным рифленым ножом в промежутках между плит.
Роликовый транспортер (выгрузка)
Транспортер предназначен для выгрузки облицованных заготовок из линии покраски для дальнейшего складирования и упаковки.
Опциональное оснащение
Линия может быть доукомплектована автоматизацией с учетом ТЗ заказчика.
