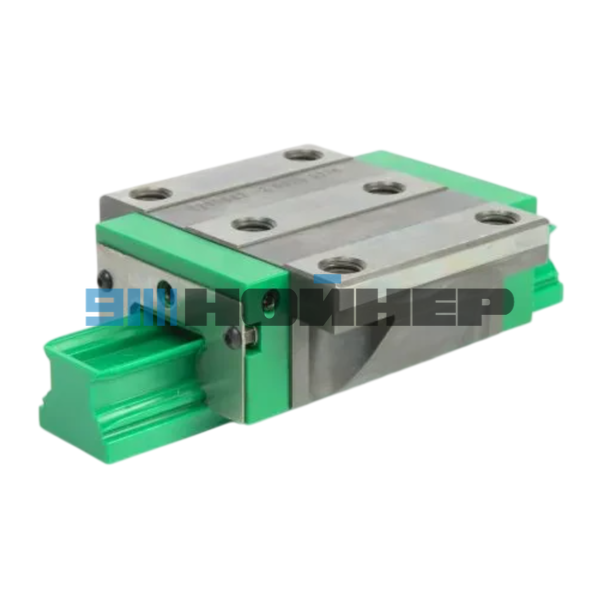

Каретка линейной направляющей INA KWVE25-B-V1-G2
Каретка INA KWVE25-B-V1-G2 — четырехрядный шариковый линейный подшипник для профильных рельсовых направляющих Schaeffler. Предназначена для линейного перемещения узлов промышленного оборудования, включая станки и системы автоматизации.
Каретка относится к размерной серии 25, имеет стандартное фланцевое исполнение, ширину 70 мм, длину 83,3 мм и высоту в сборе с рельсом 36 мм. Класс преднатяга — V1, класс точности — G2.
KWVE25-B-V1-G2
KWVE..-B, размер 25
70 / 83,3 мм
V1
G2
Заказать каретку INA KWVE25-B-V1-G2
Укажите необходимое количество. Если требуется проверка совместимости с установленной направляющей, приложите маркировку каретки, обозначение рельса или фотографию узла.
Технические характеристики INA KWVE25-B-V1-G2
| Характеристика | Значение |
|---|---|
| Бренд | INA (Schaeffler) |
| Обозначение | KWVE25-B-V1-G2 |
| Материальный номер INA | 010831746-0230 |
| EAN | 4054362991847 |
| Тип изделия | Шариковая каретка профильной линейной направляющей |
| Исполнение | Стандартное фланцевое |
| Размерная серия | 25 |
| Количество рядов шариков | 4 |
| Расположение рядов | O-образное |
| Ширина каретки | 70 мм |
| Длина каретки | 83,3 мм |
| Высота каретки | 30,9 мм |
| Высота системы с рельсом | 36 мм |
| Класс преднатяга | V1 |
| Класс точности | G2 |
| Динамическая грузоподъемность C | 17 900 Н |
| Статическая грузоподъемность C0 | 37 000 Н |
| Масса | 0,82 кг |
| Рабочая температура | От -10 до +80 °C |
| Смазка | Предусмотрено повторное смазывание |
| Уплотнения | Торцевые и продольные |
Назначение линейной каретки INA KWVE25
Каретка KWVE25-B-V1-G2 используется совместно с профильным направляющим рельсом в системах линейного перемещения. Шарики перемещаются по замкнутым каналам циркуляции, обеспечивая качение каретки вдоль направляющей.
Такие системы используются в станках с ЧПУ, промышленном оборудовании, автоматизированных механизмах и узлах позиционирования. При выборе учитываются нагрузки, точность, требуемый преднатяг и монтажная геометрия.
Особенности конструкции KWVE25-B-V1-G2
Четыре ряда циркулирующих шариков воспринимают нагрузки и обеспечивают направленное перемещение каретки.
Широкая монтажная поверхность предназначена для крепления каретки к перемещаемому узлу оборудования.
Предварительный натяг повышает жесткость установленной направляющей системы. Класс V1 должен соответствовать требованиям оборудования.
Класс точности учитывается при подборе и замене элементов линейного перемещения.
Применение на промышленном оборудовании
Каретки INA серии KWVE применяются в профильных направляющих линейного движения. Их используют в механизмах подачи, позиционирования и перемещения узлов станков и автоматизированных производственных систем.
При замене необходимо соблюдать установленный класс преднатяга и точности. Кроме совпадения размера 25, требуется соответствие монтажных размеров и конструкции профильного рельса.
Как отличить KWVE25-B-V1-G2 от других исполнений INA
В обозначении каретки важна каждая часть номера:
| Обозначение | Значение |
|---|---|
| KWVE | Каретка шариковой профильной направляющей |
| 25 | Размерная серия 25 |
| B | Исполнение серии KWVE..-B |
| V1 | Класс преднатяга |
| G2 | Класс точности |
При подборе также учитывается конструктивное исполнение каретки. Различные модификации одной размерной серии могут иметь разные габариты и монтажную геометрию.
Сопутствующие компоненты линейной направляющей INA
Каретка работает в составе профильной направляющей системы. Для обслуживания и ремонта могут потребоваться совместимый направляющий рельс, элементы крепления и уплотнения.
Направляющий рельс подбирается по серии каретки, точности, длине и конструкции монтажа. Для заказа укажите маркировку старого рельса или спецификацию оборудования.
При ремонте линейной направляющей могут потребоваться сменные уплотнения, защитные элементы и монтажные принадлежности.
Для комплексного запроса направьте перечень деталей и размеры направляющей. Комплектацию подбираем после сверки с установленной системой.
Что проверить перед заменой каретки KWVE25-B-V1-G2
Сверьте все элементы маркировки KWVE25-B-V1-G2 с установленной кареткой и документацией оборудования.
Проверьте ширину 70 мм, длину 83,3 мм, монтажные отверстия и высоту системы с рельсом 36 мм.
Убедитесь, что требуемые параметры V1 и G2 соответствуют конструкции установленной направляющей системы.
Перед заменой каретки оцените состояние дорожек качения, крепежа, защитных элементов и системы смазывания.
Документация производителя INA / Schaeffler
Серия KWVE..-B входит в семейство четырехрядных шариковых профильных направляющих INA. В технической документации Schaeffler представлены конструкция, классы преднатяга, точности и рекомендации по проектированию направляющих систем.
Официальный каталог Schaeffler PF1 — профильные линейные направляющие (PDF)
Как заказать каретку INA KWVE25-B-V1-G2
НОЙНЕР принимает запросы на каретки INA, профильные направляющие и комплектующие линейных систем промышленного оборудования.
Для подготовки счета или КП укажите:
- Полное обозначение INA KWVE25-B-V1-G2.
- Необходимое количество кареток.
- Маркировку рельса, если требуется подбор комплекта.
- Модель оборудования или фото установленной направляющей при необходимости.
- Город доставки и реквизиты организации.
Другие компоненты бренда представлены в разделе компоненты INA.
Преимущества заказа компонентов в НОЙНЕР
Принимаем полные обозначения кареток, рельсов и других компонентов линейных направляющих.
Учитываем монтажные размеры, исполнение, классы точности и преднатяга.
Можно направить фото маркировки, каретки, рельса или установленного узла.
Рассматриваем комплекты запчастей и перечни компонентов для ремонта оборудования.
Подготавливаем предложение по согласованным позициям, количеству и условиям поставки.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать каретку INA KWVE25-B-V1-G2
Укажите количество и параметры направляющей для получения счета или коммерческого предложения.
Частые вопросы о каретке INA KWVE25-B-V1-G2
Что означает V1 в обозначении KWVE25-B-V1-G2?
V1 обозначает класс предварительного натяга каретки. При замене необходимо сохранять требуемый класс преднатяга установленной направляющей системы.
Что означает G2 в маркировке INA?
G2 — класс точности линейной направляющей. Он учитывается при подборе каретки и совместимого рельса.
Какие размеры у каретки KWVE25-B-V1-G2?
Ширина каретки составляет 70 мм, длина 83,3 мм, высота системы с направляющим рельсом — 36 мм. Размерная серия — 25.
