Круг заточной WOOD 12V2 100x3x3 ØH25CH T=11 E=8 Dia 064 R17.1 SAIDTOOLS
-
- Круг заточной WOOD 12V2 100x3x3 ØH25CH T=11 E=8 Dia 064 R17.1 SAIDTOOLS
Круг заточной WOOD 12V2 100x3x3 ØH25CH T=11 E=8 Dia 064 R17.1 SAIDTOOLS
Описание и назначение
Алмазный заточной круг SAIDTOOLS 12V2 с артикулом 4073036 представляет собой специализированный абразивный инструмент формы 12V2, предназначенный для производства и переточки твердосплавных (T.C.T. — tungsten carbide tipped) пильных дисков. Круг применяется для торцевой заточки (face sharpening) зубьев пильных дисков на автоматических заточных станках.
Данный заточной круг оснащен алмазным слоем (Diamond) с зернистостью DIA 064 и концентрацией R17.1, что обеспечивает оптимальное соотношение производительности и качества заточки твердосплавных пластин. Конструкция круга формы 12V2 с чашеобразным профилем позволяет эффективно обрабатывать торцевые поверхности зубьев пильных дисков, обеспечивая точную геометрию режущей кромки.
Технические характеристики
| Артикул производителя | 4073036 |
| Форма круга (Shape) | 12V2 (чашеобразный для торцевой заточки) |
| Наружный диаметр (D) | 100 мм |
| Толщина ленты (U) | 3 мм |
| Толщина абразивного слоя (X) | 3 мм |
| Общая высота (T) | 11 мм |
| Высота опоры (E) | 8 мм |
| Диаметр посадочного отверстия (H) | 25CH (25 мм с шпоночным пазом) |
| Тип абразива | Алмаз (Diamond) |
| Зернистость (Grit) | DIA 064 (64 микрона) |
| Концентрация алмаза | R17.1 |
| Применение | Торцевая заточка твердосплавных пильных дисков |
| Совместимое оборудование | Заточные станки |

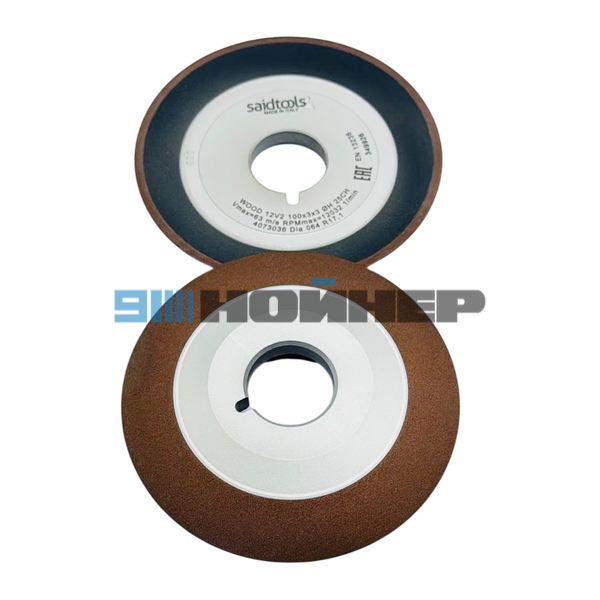

Конструкция и маркировка
На рабочей поверхности круга нанесена полная маркировка, включающая:
- WOOD 12V2 — тип круга и форма по FEPA
- 100x3x3 — основные размеры (D×U×X)
- ØH 25CH — диаметр посадочного отверстия с шпоночным пазом
- T=11 — общая высота круга
- E=8 — высота опорной части
- Dia 064 R17.1 — характеристики алмазного слоя
- 4073036 — артикул продукта
Область применения
Заточной круг SAIDTOOLS 12V2 100x3x3 применяется для:
- Торцевой заточки (face sharpening) зубьев твердосплавных пильных дисков
- Производства новых пильных дисков с твердосплавными пластинами
- Восстановления режущих свойств изношенных пильных дисков
- Обработки твердосплавных пластин из карбида вольфрама (T.C.T.)
Как сделать заказ
Для правильного заказа заточного круга SAIDTOOLS необходимо указать:
- Форму круга: 12V2 (согласно спецификации FEPA)
- Размеры: 100×3×3 мм (D×U×X)
- Диаметр посадочного отверстия: 25CH (обязательно указывать размер отверстия)
- Тип абразива: Diamond (алмаз) или CBN (в зависимости от обрабатываемого материала)
- Зернистость: указывается в микронах (в данном случае 064 мкм)
Пример заказа: WOOD 12V2 100x3x3 FORO 25 DIA 064 R17.1
Возможные варианты заказа (размеры формы 12V2)
SAIDTOOLS предлагает заточные круги формы 12V2 в различных размерах:
| Ø D (мм) | U (мм) | X (мм) | T (мм) | E (мм) |
|---|---|---|---|---|
| 75 | 3 | 3 | 11 | 8 |
| 100 | 3 | 3 | 11 | 8 |
| 125 | 3 | 3 | 12 | 9 |
| 150 | 3 | 3 | 12 | 10 |
| 160 | 3 | 3 | 12 | 9 |
| 175 | 3 | 3 | 12 | 10 |
| 200 | 3 | 3 | 12 | 10 |
Преимущества заточных кругов SAIDTOOLS
- Высокое качество алмазного слоя: зернистость DIA 064 обеспечивает оптимальный баланс между производительностью и чистотой обработки
- Стандарт FEPA: форма 12V2 соответствует европейским стандартам качества абразивного инструмента
- Долговечность: концентрация алмаза R17.1 обеспечивает длительный срок службы круга
- Точность заточки: чашеобразная форма позволяет точно обрабатывать торцевые поверхности твердосплавных пластин
Преимущества покупки у официального дилера НОЙНЕР
Готовы заказать или нужна консультация?
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Ответим в течение 15 минут | Бесплатная консультация инженера | Отправка в день заказа
Часто задаваемые вопросы (FAQ)
В: Для каких материалов подходит алмазный круг DIA 064?
О: Алмазный абразив с зернистостью DIA 064 (64 микрона) оптимален для заточки твердосплавных пластин из карбида вольфрама (T.C.T. — tungsten carbide tipped), которые применяются в пильных дисках для обработки древесины, пластика и цветных металлов. Алмаз обеспечивает высокую производительность и качество заточки твердых сплавов.
В: Что означает маркировка 25CH на посадочном отверстии?
О: Маркировка 25CH указывает на диаметр посадочного отверстия 25 мм с шпоночным пазом (CH — от итальянского «chiavetta», шпонка). Шпоночный паз необходим для передачи крутящего момента и предотвращения проворачивания круга на шпинделе заточного станка. Это стандартное крепление для заточных станков.
В: Можно ли использовать этот круг для заточки на других станках, кроме ABM?
О: Да, заточной круг формы 12V2 100x3x3 с посадкой 25CH может использоваться на любых заточных станках, совместимых с данными параметрами. Главное — убедиться, что станок поддерживает:
- Форму круга 12V2 (чашеобразный)
- Наружный диаметр 100 мм
- Посадочное отверстие 25 мм с шпоночным пазом
- Соответствующую скорость вращения шпинделя
Перед установкой рекомендуется свериться с технической документацией вашего заточного станка.
