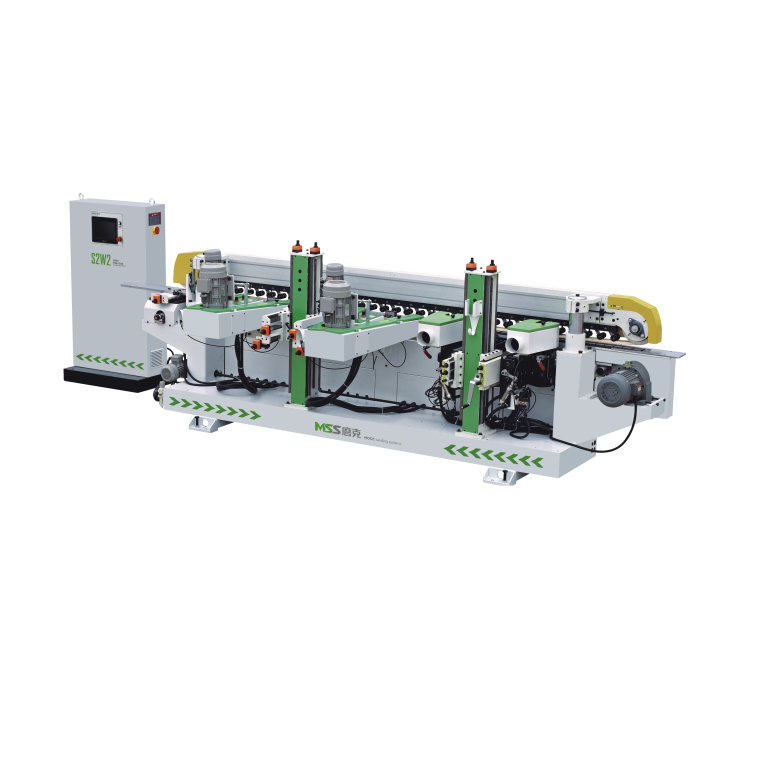

Кромкошлифовальный станок MSS MSE-SIDE-S2W2
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
 |
Этот станок можно купить в Трейд-Ин Узнайте подробности по телефону +7 (495) 199-79-79, e-mail для связи info@noiner.ru |
Назначение
Кромкошлифовальный станок MSS MSE-Side-S2W2 предназначен для промежуточного шлифования прямых и профильных кромок мебельных фасадов, дверей, щитовых деталей в автоматическом проходном режиме.
Станок оснащён двумя видами шлифовальных агрегатов: «S»- агрегат с пневматическим утюжком, «W» — универсальный шлифовальный агрегат.
Подача деталей осуществляется цепным транспортером с закрепленными на нем обрезиненными башмачками. Детали фиксируются на подающем конвейере по всей его длине верхней прижимной балкой с двумя рядами обрезиненных роликов или 2х ручьевым ремнём.
Позиционирование деталей по базовой линейке.
Электрошкаф и пульт управления с контроллером и сенсорным экраном размещаются в отдельно стоящей стойке.
Контроль за срабатыванием узлов осуществляется инвертором по путевым точкам. Конструкция станка обеспечивает лёгкий свободный обзор и доступ ко всем узлам и агрегатам.
В станке нет открытых токоведущих элементов.
Станок имеет кнопки экстренного останова с двух сторон.
Оборудование изготовлено в соответствии с нормами ЕС.
Технические характеристики
| Ширина детали, мм. | 100 — 1800 |
| Длина обрабатываемой детали, мин, мм. | 200 |
| Толщина обрабатываемой заготовки, мм. | 5-80 |
| Скорость подачи транспортера, м/мин. | 5-18 |
| Агрегат Тип «S» | с утюжком |
| Количество, шт. | 2 |
| Скорость шлифования, м/с. | 0 — 14 |
| Размеры шлиф. ленты, мм. | 2310х80 |
| Угол наклона агрегатов, град. | +\- 45 |
| Мощность ЭД, кВт | 2,2 |
| Агрегат Тип «W» | универсальный |
| Количество, шт. | 2 |
| Скорость шлифования, м/с. | 0 — 12 |
| Размеры шлиф. ленты, мм. | 890х100 |
| Угол наклона агрегатов, град. | +\- 45 |
| Мощность ЭД, кВт | 2,2 |
| Мощность, общая, кВт | 10,3 |
| Сжатый воздух: давление, атм. | 6 |
| Габаритные размеры, мм. | 4500х2250х1600 |
| Масса станка, кг. | 2000 |
Конструктивные преимущества
Станина
Жёсткая, виброустойчивая, электросварная из стальных труб и профилей.
Шлифовальный агрегат «S»
Шлифовальный агрегат «S» с пневматическим шлифовальным утюжком.
Шлифование осуществляется бесконечной шлифовальной лентой в зоне контакта утюжка с заготовкой.
Служит для выравнивания поверхности кромки и устранения дефектов механической обработки (волна, ступенька, риски от пилы).
Степень прижатия, момент включения/отключения регулируются, что исключает перешлифовку и сбивание углов входе заготовки в зону работы узла.
Утюжок может быть спрофилирован под профиль заготовки.
Агрегат имеет регулировки угла наклона относительно горизонта +\- 45град., что позволяет настроить его под любой профиль.
Шлифовальный агрегат «W»
Шлифовальный агрегат «W» универсальный.
Шлифование осуществляется бесконечной эластичной абразивной лентой.
Контакт с деталью осуществляется губчатым упругим цилиндром из полимерного композита, который при контакте принимает форму заготовки.
Когда давления нет форма цилиндра восстанавливается.
При необходимости контактный цилиндр может быть заменён лепестковым абразивным валом или спрофилированным абразивным кругом.
Узел также имеет регулировки угла относительно горизонта, а также механизм компенсации износа абразивных дисков.
Подающее устройство
Подача деталей осуществляется цепным транспортером с закрепленными на нем обрезиненными башмачками.
Детали фиксируются на подающем конвейере по всей его длине верхней прижимной балкой с двумя рядами обрезиненных роликов или 2х ручьевым ремнём.
PLC-Система управления и Электрошкаф
Панель управления и электрический шкаф на отдельной стойке.
PLC c Touch-screen.
Интерфейс полностью русифицирован.
Программное обеспечение позволяет управлять всеми рабочими параметрами станка.
