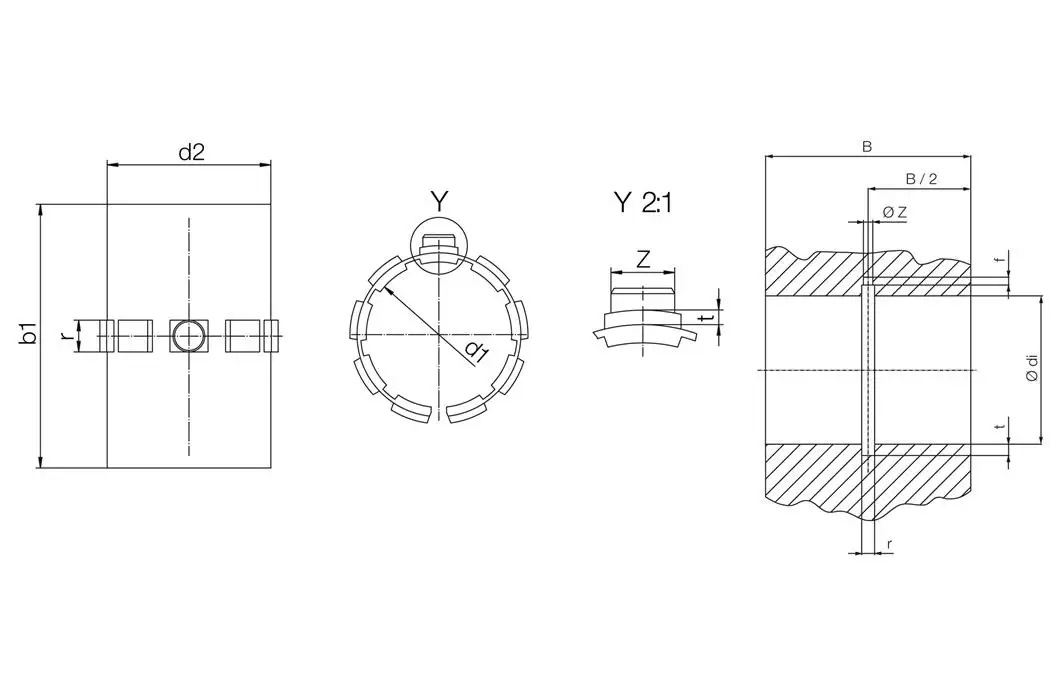

- JUM-02-25 Втулка линейного подшипника IGUS чертеж
Втулка линейного подшипника IGUS drylin® R JUM-02-25
| АРТИКУЛ | JUM-02-25 |
Описание продукта
Линейная втулка drylin® R JUM-02-25 от компании igus® — это высококачественный полимерный подшипник скольжения, изготовленный из износостойкого материала iglidur® J. Втулка предназначена для использования с валами диаметром 25 мм и обеспечивает надежную работу как в помещении, так и на открытом воздухе.
Конструкция закрытого короткого типа обеспечивает оптимальное соотношение компактности и несущей способности. Материал iglidur® J отличается высокой износостойкостью, низким коэффициентом трения и не требует дополнительной смазки, что делает втулку идеальным решением для применения в условиях, где загрязнение смазкой недопустимо.
Технические характеристики JUM-02-25
| Внутренний диаметр (d1) | 25 мм |
| Наружный диаметр (di) | 28 мм |
| Длина (b1) | 39 мм |
| Общая длина (B) | 40 мм |
| Радиус (r) | 5 мм |
| Толщина стенки (t) | 0.8 мм |
| Диаметр отверстия (z) | 4 мм |
| Материал | iglidur® J |
| Макс. длительная температура применения | +90 °C |
| Мин. температура применения | -50 °C |
| Стойкость к плесени (DIN EN ISO 846 Procedure A) | Да |
Допуски на изготовление и монтаж
- Допуск d1: +0.030 / +0.070 мм
- Допуск di: H7
- Допуск B: h10
- Допуск r1: +0,05 мм
- Допуск t1: +0,1 мм
- Допуск f1: +0,5 мм
Все доступные размеры серии JUM-02
Серия drylin® R JUM-02 включает втулки для валов различного диаметра. Помимо модели JUM-02-25, вы можете заказать следующие размеры:
| Артикул | Ø d1 (мм) | Ø di (мм) | b1 (мм) | B (мм) |
|---|---|---|---|---|
| JUM-02-10 | 10 | 12 | 25 | 26 |
| JUM-02-12 | 12 | 14 | 27 | 28 |
| JUM-02-16 | 16 | 18 | 29 | 30 |
| JUM-02-20 | 20 | 23 | 29 | 30 |
| JUM-02-25 | 25 | 28 | 39 | 40 |
| JUM-02-30 | 30 | 34 | 49 | 50 |
| JUM-02-40 | 40 | 44 | 59 | 60 |
| JUM-02-45 | 45 | 50 | 59 | 60 |
| JUM-02-50 | 50 | 55 | 69 | 70 |
Преимущества втулок drylin® R JUM-02
- Работа без смазки — полимерный материал iglidur® J обеспечивает низкий коэффициент трения без необходимости смазки
- Универсальность применения — подходят для использования как в помещении, так и на открытом воздухе
- Широкий температурный диапазон — работа от -50°C до +90°C
- Стойкость к плесени — соответствуют стандарту DIN EN ISO 846 Procedure A
- Износостойкость — материал iglidur® J обеспечивает длительный срок службы
- Компактная конструкция — закрытый короткий дизайн экономит пространство
Преимущества покупки у официального дилера НОЙНЕР
Готовы заказать или нужна консультация?
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Ответим в течение 15 минут | ?Бесплатная консультация инженера | Отправка в день заказа
Часто задаваемые вопросы (FAQ)
В: Для каких валов подходит втулка JUM-02-25?
О: Втулка JUM-02-25 предназначена для валов диаметром 25 мм. Посадочное отверстие имеет допуск +0.030 / +0.070 мм, что обеспечивает оптимальную посадку на вал. Наружный диаметр втулки составляет 28 мм с допуском H7 для установки в корпус.
В: Можно ли использовать втулки drylin® R на открытом воздухе?
О: Да, втулки серии JUM-02 изготовлены из материала iglidur® J, который предназначен для использования как в помещении, так и на открытом воздухе. Материал устойчив к воздействию окружающей среды и сохраняет свои свойства в широком диапазоне температур от -50°C до +90°C.
В: Требуется ли смазка для втулок JUM-02?
О: Нет, втулки drylin® R JUM-02 не требуют дополнительной смазки. Материал iglidur® J обладает самосмазывающимися свойствами и обеспечивает низкий коэффициент трения в сухом режиме работы. Это особенно важно для применений, где загрязнение смазкой недопустимо (пищевая промышленность, чистые помещения и т.д.).
