- GN 817-4-6-B-NI Фиксатор ELESA+GANTER
-

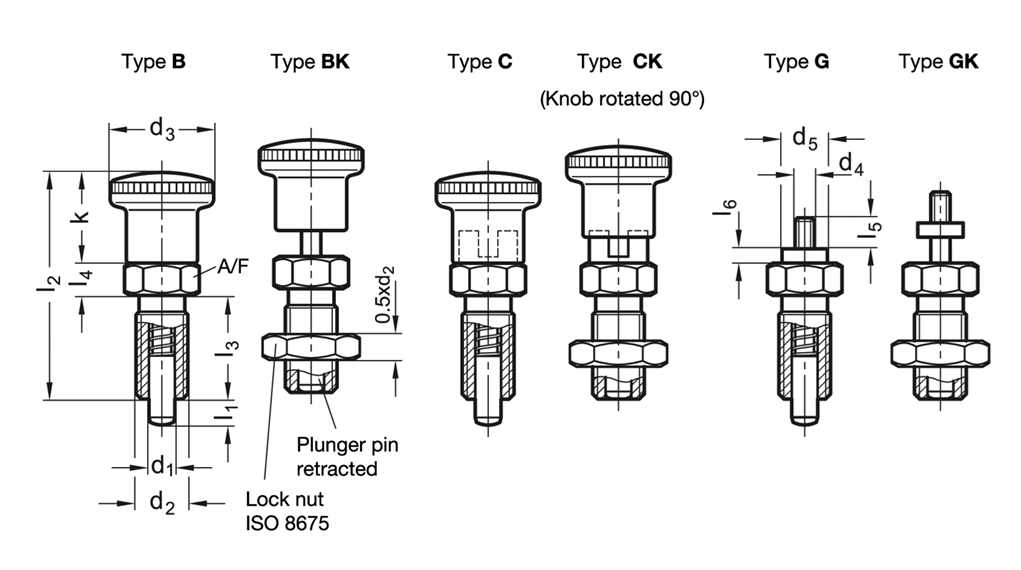

- Фиксаторы серии GN 817-NI размеры

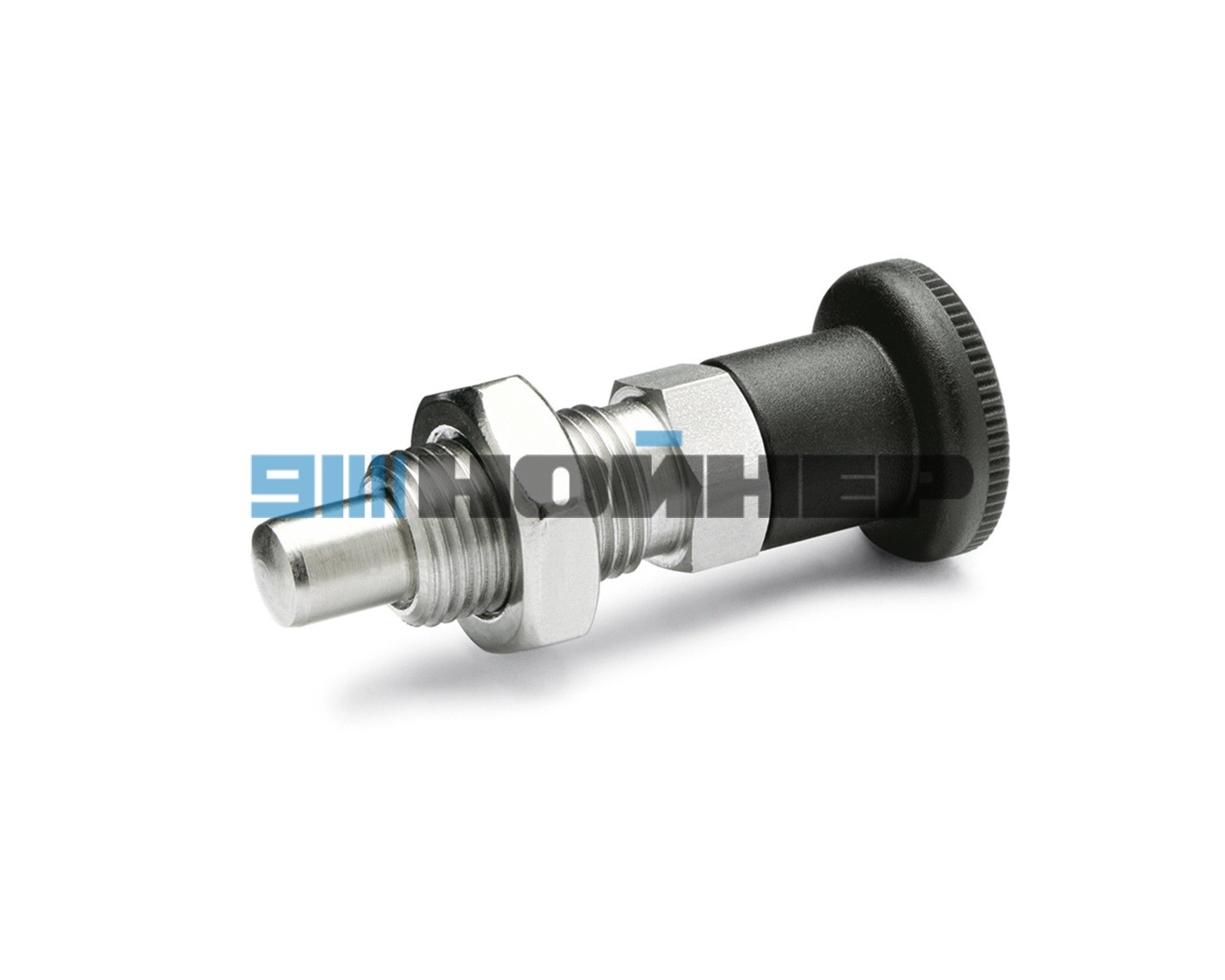

Фиксирующий плунжер серии GN 817-NI из нержавеющей стали с пластиковой рукояткой ELESA+GANTER
| АРТИКУЛ | GN 817-4-6-B-NI |
Технические характеристики
| d1 Штифт -0.02/-0.05 Отверстие H7 |
4 |
| l1 | 6 |
| d2 | M 8 x 1 |
| d3 | 16 |
| d4 | M 3 |
| d5 | 7 |
| k | 14 |
| l2 | 35 |
| l3 | 16 |
| l4 | 5 |
| l5 | 4,5 |
| l6 | 2,5 |
| A/F | 10 |
| Усилие пружины, Н ≈ начальное | 4 |
| Усилие пружины, Н ≈ конечное | 12,5 |
| Вес | 9 |
Типы фиксирующих плунжеров GN 817-NI
? Основные исполнения:
- Тип B: без фиксированного положения, без контргайки
- Тип BK: без фиксированного положения, с контргайкой
- Тип C: с фиксированным положением, без контргайки
- Тип CK: с фиксированным положением, с контргайкой
- Тип G: с резьбовым штоком, без контргайки
- Тип GK: с резьбовым штоком, с контргайкой
? Материалы и покрытия:
✔ Корпус:
- Сталь (чернёная)
- Нержавеющая сталь AISI 303 NI
✔ Шток (пин):
- Закалённый
- С химическим никелевым покрытием
✔ Ручка:
- Пластик (полиамид PA)
- Чёрная, матовая
- Красная (RAL 3000, добавить RT к коду заказа)
- Несъёмная
