GFR600-20 Фильтр-регулятор давления AIRTAC
Цена: 8 850 ₽ с НДС
Доступно к заказу
Техническое описание фильтр-регуляторов давления AIRTAC серии GFR -
- GFR600-20 Фильтр-регулятор давления AIRTAC

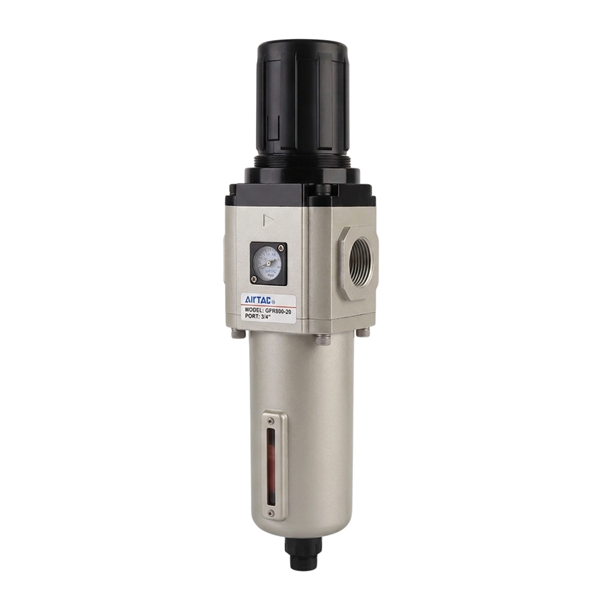

Оригинальный регулятор давления с фильтром AIRTAC GFR600-20 (3/4″)
| АРТИКУЛ | GFR600-20 | Скачать официальный каталог (PDF) |
Описание регулятора давления GFR600-20
Регулятор давления с фильтром AIRTAC GFR600-20 — это надежный пневматический редукционный клапан серии G600 с встроенным квадратным манометром, предназначенный для подготовки, фильтрации и точной регулировки давления в мощных пневматических системах. Модель GFR600-20 имеет присоединение 3/4″ и диапазон регулировки от 0.05 до 0.9 МПа.
Регуляторы давления AIRTAC серии GFR600 отличаются увеличенной пропускной способностью, большой емкостью отстойника (230 см³) для эффективного сбора конденсата, а также механизмом блокировки настройки, предотвращающим самопроизвольное изменение установленного давления из-за вибраций.
Основные преимущества
- Встроенный квадратный манометр — экономит место при установке (возможна замена на внешний круглый манометр).
- Механизм самофиксации — предотвращает сброс настроек давления из-за внешних вибраций.
- Сбалансированная конструкция механизма регулировки обеспечивает плавную и точную настройку выходного давления.
- Универсальный монтаж — возможна установка как на панель, так и с помощью дополнительного кронштейна (входит в комплект).
- Уникальная структура завихрения — эффективно отделяет жидкость от воздуха и надежно фильтрует твердые частицы.
- Высокая надежность — максимальное рабочее давление 1.0 МПа, испытательное давление 1.5 МПа.
Технические характеристики GFR600-20
| Модель | GFR600-20 |
| Серия | G600 |
| Рабочая среда | Сжатый воздух |
| Размер присоединения | 3/4″ (доступны резьбы PT, G, NPT) |
| Степень фильтрации | 40 мкм или 5 мкм (опционально) |
| Диапазон регулировки давления | 0.05 ~ 0.9 МПа* (7 ~ 130 psi) |
| Максимальное рабочее давление | 1.0 МПа (145 psi) |
| Испытательное давление | 1.5 МПа (215 psi) |
| Рабочая температура | -20°C ~ +70°C |
| Емкость отстойника | 230 см³ (230 CC) |
| Вес | 2400 г (2.4 кг) |
* Примечание: для моделей с полуавтоматическим или автоматическим дренажом минимальное давление начала регулировки составляет 0.15 МПа.
Код заказа и модификации
Структура обозначения: GFR 600 20 [Дренаж] [Тип] [Кронштейн] [Манометр] [Степень фильтрации] [Форма] [Шкала] [Резьба] [Клапан]
- GFR600 — Серия G600, регулятор давления большого расхода.
- 20 — Размер порта: 20 = 3/4″ (15 = 1/2″, 25 = 1″).
- Дренаж: Blank = полуавтоматический (стандарт), M = ручной, A = автоматический.
- Тип: Blank = стандартный, L = низкое давление (макс. 0.4 МПа).
- Кронштейн: Blank = с кронштейном (стандартно), J = без кронштейна.
- Манометр: Blank = с манометром (стандарт), N = без манометра.
- Степень фильтрации: Blank = 40 мкм (стандартная фильтрация), W = 5 мкм (тонкая фильтрация)
- Форма манометра: F = квадратный (встроенный), C = круглый.
- Шкала манометра: 1 = МПа, 2 = psi, 3 = bar.
- Тип резьбы: Blank = PT (коническая), G = G (цилиндрическая), T = NPT.
- Обратный клапан: Blank = без обратного клапана, K = с обратным клапаном.
Пример полного артикула: GFR600-20-M-F1 (ручной дренаж, квадратный манометр, шкала МПа, стандартная резьба PT, с кронштейном).
Популярные модификации серии GFR:
- GFR200-08 (1/4″, компактный, для локальных узлов)
- GFR300-10 (3/8″, средний расход)
- GFR400-15 (1/2″, повышенный расход)
- GFR600-20 (3/4″, высокий расход, магистральные линии)
- GFR600-25 (1″, максимальный расход)
Области применения
Регуляторы давления AIRTAC GFR600-20 широко применяются в системах с высоким потреблением сжатого воздуха:
- Магистральные пневматические системы управления производственным оборудованием.
- Крупные автоматизированные линии и обрабатывающие центры с ЧПУ.
- Системы питания групп пневмоцилиндров и пневмоприводов большого диаметра.
- Промышленные компрессорные станции и узлы подготовки воздуха (FRL).
- Упаковочное, полиграфическое и деревообрабатывающее оборудование.
- Робототехнические комплексы и манипуляторы.
Преимущества покупки у официального дилера НОЙНЕР
Официальный дилер AIRTAC
Работаем напрямую с заводом-производителем. Гарантируем оригинальность и соответствие всем стандартам качества.
Собственный склад в Москве
Большинство позиций в наличии по лучшим ценам с НДС. Отгрузка в день заказа. Самовывоз со склада или доставим до терминала транспортной компании.
Расширенная гарантия 12 месяцев
Официальная гарантия производителя + поддержка наших инженеров. Быстрая замена при производственном браке.
Техническая поддержка
Консультация по подбору, установке, настройке. Помощь в интеграции с вашим оборудованием. Поиск более дешевого аналога.
Полный пакет документов
Договор, счет, товарная накладная или УПД. Для удобства работы используем ЭДО (Контур.Диадок).
Доставка по всей России и СНГ
Работаем с ведущими ТК: Деловые Линии, ПЭК, СДЭК. Рассчитаем доставку за 15 минут. Организуем быструю доставку за вас.
Готовы заказать или нужна консультация?
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Ответим в течение 15 минут | Бесплатная консультация инженера | Отправка в день заказа
Часто задаваемые вопросы (FAQ)
В: В чем главное отличие модели GFR600-20 от младших серий (GFR200/GFR300)?
О: Основное отличие заключается в пропускной способности и габаритах. GFR600-20 имеет порт 3/4″, значительно больший расход воздуха и увеличенную емкость отстойника (230 см³ против 40-80 см³ у младших моделей). Это делает его идеальным выбором для магистральных линий и оборудования с высоким потреблением сжатого воздуха, где требуется стабильное давление без просадок.
В: Какие типы дренажа (слива конденсата) доступны для этой модели?
О: Для серии GFR600 доступны три типа дренажа: ручной (Manual, требуется периодическое открытие клапана оператором), полуавтоматический (Semi-auto, стандартный, сливает конденсат при падении давления в системе) и автоматический (Automatic, поплавковый механизм, сливающий конденсат по мере его накопления без участия оператора). Выбор зависит от требований к автоматизации вашего процесса.
В: Как правильно обслуживать регулятор GFR600-20 для максимального срока службы?
О: Рекомендуется регулярно (в зависимости от влажности воздуха) опорожнять отстойник, если не используется автоматический дренаж. Периодически проверяйте фильтрующий элемент (картридж) на предмет загрязнения и заменяйте его при необходимости. Также следует контролировать точность показаний манометра и проверять резьбовые соединения на предмет утечек. При использовании в тяжелых условиях визуальный осмотр следует проводить чаще.
