- EN16x10-S Пневмоцилиндр E·MC

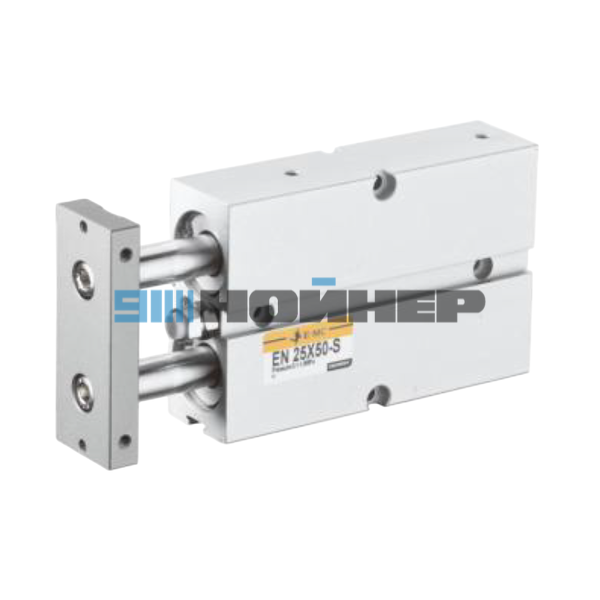

Двухштоковый пневмоцилиндр серии EN E·MC
| АРТИКУЛ | EN16x10-S |
Описание
Двухштоковый пневмоцилиндр серии EN от компании EMC Machinery представляет собой пневматический привод двойного действия с двумя поршневыми штоками, обеспечивающий высокую устойчивость к изгибающим и крутящим нагрузкам. Конструкция с двумя штоками гарантирует длительный срок службы и превосходные характеристики позиционирования за счёт минимального биения торцов штока.
Цилиндры серии EN оснащены пазами для установки магнитных датчиков положения, что позволяет легко монтировать, фиксировать и настраивать положение бесконтактных выключателей без дополнительных аксессуаров. Встроенный метод монтажа экономит пространство в компактных узлах оборудования, а простая конструкция обеспечивает удобство разборки и технического обслуживания.
Технические характеристики
| Тип действия | Двухстороннее (Double acting) |
| Диаметр поршня (Bore) | 10 / 16 / 20 / 25 / 32 мм |
| Рабочая среда | Очищенный воздух (фильтрация ≥40 мкм) |
| Рабочее давление | 0,1–1,0 МПа |
| Испытательное давление | 1,5 МПа |
| Температура эксплуатации | -20…+70 °C (без обледенения) |
| Скорость штока | 30–500 мм/с |
| Тип амортизации | Резиновая (Rubber cushion) |
| Точность возврата | ±0,3…0,4° (в зависимости от диаметра) |
| Допуск хода | +1,00 мм |
| Регулировка хода | -8…0 мм (для ∅10-16), -5…0 мм (для ∅20-32) |
| Размер присоединения | M5×0,8 (∅10-25), G1/8 (∅32) |
| Материал штока | Сталь S45C с твёрдым хромированием |
| Материал корпуса | Алюминиевый сплав |
| Уплотнения | NBR, PTFE (износостойкое кольцо) |
| Магнит поршня | Неодимовый (NdFeB), опционально |
Стандартные ходы (мм)
- ∅10 мм: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100 (макс. 100 мм)
- ∅16–32 мм: 10–200 мм с шагом 10–25 мм (макс. 200 мм)
Примечание: Цилиндры с нестандартным ходом имеют габариты следующего стандартного размера. Например, цилиндр с ходом 27 мм соответствует габаритам цилиндра с ходом 30 мм.
Пример заказа
Серия: EN
Диаметр × Ход: 32 × 30
Магнит: S (с магнитом)
Резьба: P (PT) / T (NPT) / пусто (G)
Пример кода: EN32X30-S-P
Области применения
Конвейерные линии, упаковочное оборудование, роботизированные ячейки.
