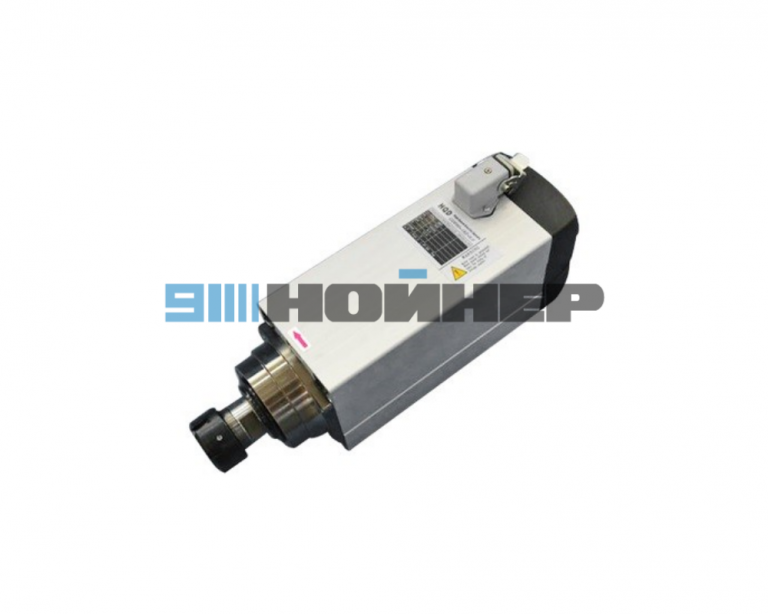

- Электрошпиндель GDF60-18Z/6.0 HQD
-
- Электрошпиндель GDF60-18Z/6.0 HQD фланцы
Электрошпиндель HQD GDF60-18Z/6.0 — 6 кВт, 18 000 об/мин, ER32
Электрошпиндель HQD GDF60-18Z/6.0 — фрезерный шпиндель мощностью 6 кВт с воздушным охлаждением, квадратным корпусом и цанговой системой ER32. Предназначен для обработки древесины, МДФ, ДСП, фанеры, пластиков и других материалов на совместимых станках с ЧПУ.
Номинальная частота вращения составляет 18 000 об/мин, частота питания — 300 Гц, крутящий момент — 3,18 Н·м. Модель выпускается в исполнениях 220 и 380 В. Для заказа необходимо выбрать напряжение, тип электрического подключения и вариант крепления.
6 кВт
18 000 об/мин
ER32
Воздушное
Заказать электрошпиндель HQD GDF60-18Z/6.0
Укажите напряжение 220 или 380 В, тип крепления и необходимое количество. Для замены установленного шпинделя приложите фото шильдика и схему подключения.
Технические характеристики HQD GDF60-18Z/6.0
| Характеристика | Значение |
|---|---|
| Производитель | HQD |
| Модель | GDF60-18Z/6.0 |
| Серия | GDF |
| Тип | Электрошпиндель для станков с ЧПУ |
| Номинальная мощность | 6,0 кВт |
| Частота вращения | 18 000 об/мин |
| Номинальная частота питания | 300 Гц |
| Номинальный крутящий момент | 3,18 Н·м |
| Напряжение исполнения | 220 В / 380 В |
| Номинальный ток при 220 В | 21 А |
| Номинальный ток при 380 В | 12 А |
| Число полюсов | 2 |
| Цанговая система | ER32 |
| Диаметры зажимаемого инструмента | 3,175-20 мм с соответствующей цангой ER32 |
| Охлаждение | Воздушное, вентилятор |
| Смазка подшипников | Консистентная |
| Тип подшипников | 2 × 7008C P4, 2 × 7002C P4 — по спецификации модели |
| Масса | 13 кг |
| Форма корпуса | Квадратная |
| Крепление | Исполнения с фланцем и без фланца |
Напряжение, тип подключения и вариант крепления определяются выбранным исполнением. Перед заказом необходимо сверить заводскую маркировку и монтажные размеры.
Для каких производств подходит электрошпиндель
HQD GDF60-18Z/6.0 предназначен для механической обработки древесины, древесных плит, пластиков, композитных материалов и легких сплавов на совместимых фрезерных станках с ЧПУ.
Для мебельного производства шпиндель может применяться при фрезеровании деталей из МДФ, фанеры, ДСП и массива древесины с подходящим режущим инструментом и режимами обработки.
Совместимость с конкретным станком зависит от посадочных размеров, крепления, электрического подключения, частотного преобразователя и параметров системы управления.
Особенности конструкции HQD GDF60-18Z/6.0
Охлаждение вентилятором без необходимости подключать систему циркуляции воды.
Позволяет устанавливать совместимые фрезы и другой инструмент с различными диаметрами хвостовиков.
Конструкция для установки в соответствующие крепления станочного оборудования.
В линейке предусмотрены исполнения с монтажным фланцем и без него.
Варианты исполнения 220 и 380 В
Для модели GDF60-18Z/6.0 предусмотрены два варианта номинального напряжения: 220 В с током 21 А и 380 В с током 12 А. Выбор зависит от параметров питающего преобразователя частоты и электрической схемы станка.
Исполнения отличаются электрическими характеристиками. При замене необходимо сверить данные шильдика установленного шпинделя, а не только обозначение модели и мощность.
Крепление и подключение электрошпинделя
HQD GDF60-18Z/6.0 выпускается в вариантах с фланцевым креплением и без фланца. Для монтажа необходимо проверить положение крепежных отверстий, установочные размеры и доступное пространство в станке.
Тип электрического подключения также необходимо согласовать до заказа. Расположение контактов, разъем или клеммное подключение должны соответствовать выбранному исполнению и электрической схеме оборудования.
Базовая комплектация и дополнительные принадлежности
Основное изделие — электрошпиндель HQD GDF60-18Z/6.0 выбранного исполнения. Наличие цанги, гайки ER32, ответного разъема, крепежных элементов и документации необходимо уточнить при согласовании комплектации.
Подбираются по диаметру хвостовика режущего инструмента.
Подбирается по номинальным параметрам шпинделя и требованиям управления станка.
Кабель, разъем или клеммное подключение выбираются по исполнению шпинделя.
Крепление подбирается по монтажной геометрии и конструкции станочного узла.
Как подобрать электрошпиндель для замены
Для замены необходимо сверить точную модель, номинальное напряжение, ток, мощность, частоту вращения, размеры крепления, направление вращения, исполнение электрического подключения и цанговую систему.
Особое внимание требуется уделить настройкам частотного преобразователя. Неправильно заданные параметры питания и ограничения по току или частоте могут привести к повреждению шпинделя.
Для подготовки счета или КП направьте:
- Модель GDF60-18Z/6.0 и требуемое количество.
- Напряжение 220 или 380 В.
- Вариант крепления и подключения.
- Модель станка и частотного преобразователя.
- Фото шильдика или чертеж старого шпинделя при замене.
Документация HQD
Техническое описание, параметры исполнения и фотографии модели представлены в каталоге производителя:
HQD GDF60-18Z/6.0 — характеристики электрошпинделя 6 кВт.
Другие электрошпиндели и компоненты производителя: компоненты HQD в НОЙНЕР.
Оплата и доставка
НОЙНЕР осуществляет продажи только юридическим лицам и индивидуальным предпринимателям. Оформление по договору и счету, безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость определяются при оформлении заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по точному обозначению GDF60-18Z/6.0.
Уточняем исполнение 220 или 380 В перед заказом.
Сверяем монтажные размеры и способ подключения.
Подготавливаем КП на необходимое количество.
Принимаем перечни шпинделей и комплектующих для станков.
Договор, счет и закрывающие документы по условиям сделки.
Заказать электрошпиндель HQD GDF60-18Z/6.0
Укажите необходимое исполнение для подготовки счета или коммерческого предложения.
Частые вопросы об электрошпинделе HQD GDF60-18Z/6.0
Какие характеристики у HQD GDF60-18Z/6.0?
Мощность 6 кВт, номинальная частота вращения 18 000 об/мин, частота питания 300 Гц, крутящий момент 3,18 Н·м, цанговая система ER32 и воздушное охлаждение.
Есть ли исполнения 220 и 380 В?
Да. Для модели предусмотрены варианты 220 В с током 21 А и 380 В с током 12 А. Напряжение необходимо указать при запросе.
Можно ли установить шпиндель вместо другого производителя?
Возможность замены определяется по монтажным размерам, креплению, электрическим характеристикам, типу подключения, цанговой системе и совместимости с частотным преобразователем станка.
Что необходимо для подготовки КП?
Модель GDF60-18Z/6.0, нужное напряжение, исполнение крепления, количество и при необходимости фото шильдика старого шпинделя.
