E94AZCUS Диагностический адаптер USB LENZE
-
- E94AZCUS Диагностический адаптер USB LENZE
-

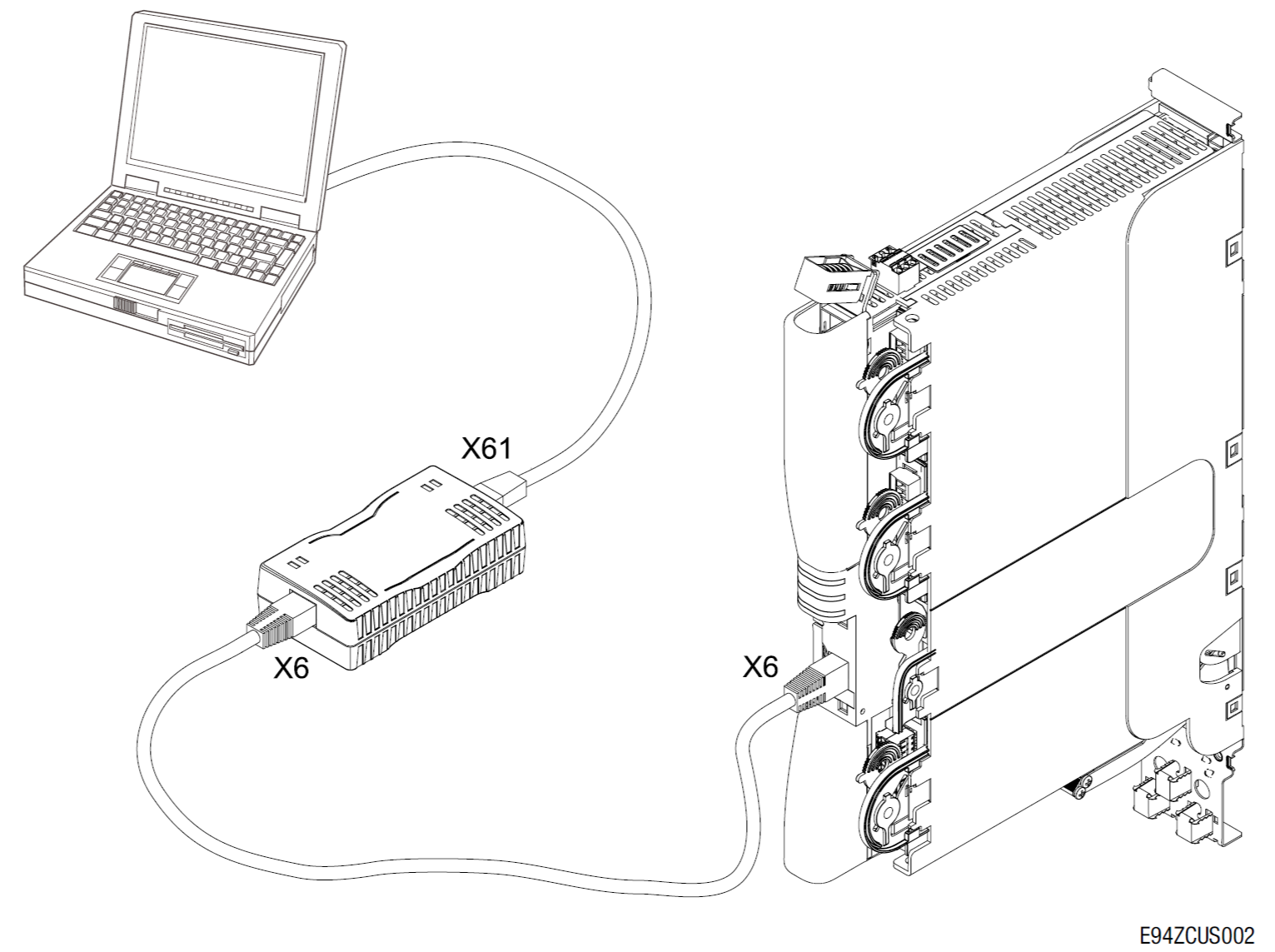

- E94AZCUS Диагностический адаптер USB LENZE схема подключения

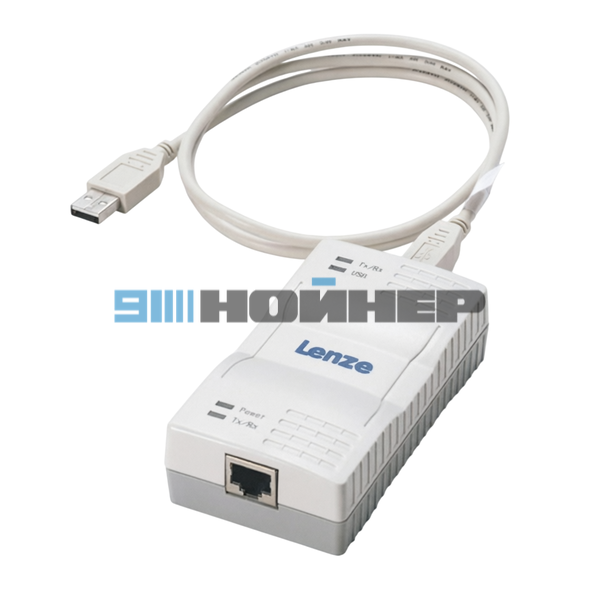

Диагностический USB-адаптер Lenze E94AZCUS
Lenze E94AZCUS — диагностический USB-адаптер для соединения персонального компьютера с совместимым приводным оборудованием Lenze. Используется при настройке параметров, вводе приводов в эксплуатацию, диагностике неисправностей и обмене данными через программное обеспечение Lenze.
Со стороны ПК адаптер подключается через USB-интерфейс X61, со стороны привода — через диагностический интерфейс X6 с разъемом RJ69. Максимальное потребление тока через USB — 100 мА. Предусмотрены три светодиода для контроля питания, обмена данными и USB-соединения.
E94AZCUS
USB
X6 / RJ69
Диагностика приводов
Заказать диагностический адаптер Lenze E94AZCUS
Направьте необходимое количество. Для проверки совместимости укажите модель и версию установленного привода.
Технические характеристики E94AZCUS
| Характеристика | Значение |
|---|---|
| Производитель | Lenze |
| Артикул | E94AZCUS |
| Тип | USB Diagnostic Adapter |
| Категория | Коммуникационный аксессуар для диагностики приводов |
| Подключение к компьютеру | USB, интерфейс X61 |
| Подключение к приводу | Диагностический интерфейс X6, RJ69 |
| Максимальное потребление через USB | 100 мА |
| Светодиоды | Power, Tx/Rx, USB |
| Питание со стороны привода | Через диагностический интерфейс базового устройства |
| Программные инструменты | Lenze EASY Starter, L-force Engineer |
Для чего применяется диагностический адаптер Lenze
E94AZCUS создает диагностическое соединение между ПК и совместимым приводом Lenze. Через это соединение инженер или специалист по обслуживанию может работать с параметрами привода, выполнять диагностику и операции по вводу оборудования в эксплуатацию с использованием соответствующего программного инструмента.
Адаптер используется при техническом обслуживании промышленного оборудования с приводами Lenze, включая производственные линии и деревообрабатывающие станки. Его назначение — связь с приводом, а не самостоятельное управление электродвигателем или замена сервоконтроллера.
Совместимость с приводами Lenze
Официальная документация Lenze предусматривает применение E94AZCUS с рядом приводных систем. Перед подключением необходимо учитывать модель, аппаратную версию, прошивку и наличие подходящего диагностического интерфейса.
| Серия приводов | Применение E94AZCUS |
|---|---|
| Servo Drives 9400 | Поддерживается; версия устройства проверяется по маркировке |
| Inverter Drives 8400 Cabinet | Предусмотрен в документации Lenze |
| Inverter Drives 8400 protec | Предусмотрен в документации Lenze |
| Inverter Drives 8400 motec | Применимость зависит от исполнения; для указанных Lenze вариантов требуется соответствующая версия прошивки |
Для сервоприводов 9400 в инструкции E94AZCUS приводится обозначение базовых устройств E94AxxExxxx. Проверка конкретной модели выполняется по ее заводскому шильдику и документации.
Укажите полную модель привода Lenze, аппаратную версию HW и программную версию SW или пришлите фотографию шильдика. Также проверьте диагностический интерфейс и требуемый соединительный кабель.
Индикация состояния адаптера
Зеленый индикатор. Постоянное свечение означает питание адаптера со стороны базового устройства.
Желтый индикатор. Мигание показывает обмен данными между компьютером и базовым устройством.
Зеленый индикатор. Постоянное свечение означает подключение и конфигурирование USB-соединения с ПК.
Программное обеспечение
Для работы с совместимыми приводами применяются программные инструменты Lenze EASY Starter и L-force Engineer. Драйверы диагностического адаптера входят в установку соответствующего программного обеспечения Lenze.
В среде EASY Starter подключение адаптера выполняется через диагностический способ соединения. Конкретные операции зависят от серии привода, версии программного обеспечения и прав доступа к параметрам.
Особенности устройства
Соединяет ПК с диагностическим интерфейсом совместимого привода Lenze.
Подключение к предусмотренному изготовителем диагностическому разъему базового устройства.
Контроль питания, активности обмена данными и USB-соединения.
Использование в предусмотренных производителем инструментах параметризации и обслуживания приводов.
Стандартный состав комплекта Lenze
В заводской инструкции для E94AZCUS перечислены диагностический USB-адаптер, USB-кабель и инструкция по монтажу. Фактический состав поставки НОЙНЕР фиксируется в коммерческом предложении и согласованной спецификации заказа.
Для подключения к диагностическому порту привода в зависимости от оборудования может требоваться соединительный кабель соответствующего типа и длины.
Инструкция и документация Lenze
Скачать инструкцию по монтажу Lenze E94AZCUS (PDF).
Lenze — официальная таблица совместимости диагностических адаптеров с приводами.
Другие электрические компоненты, приводы и аксессуары представлены в разделе компоненты LENZE.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформление заказа по договору и счету, безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия и сроки определяются при оформлении заказа.
Подробнее: сотрудничество, оплата и доставка НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по точным обозначениям компонентов Lenze.
Подготовим предложение на требуемое количество адаптеров.
Проверяем артикул и данные привода при подборе.
Предоставляем доступ к заводской инструкции на странице товара.
Можно направить список нужных компонентов приводной автоматики.
Счет, договор и закрывающие документы по условиям сделки.
Заказать USB-адаптер Lenze E94AZCUS
Укажите количество, а при необходимости — модель привода Lenze для проверки совместимости.
Частые вопросы о Lenze E94AZCUS
Для чего предназначен диагностический адаптер E94AZCUS?
Для соединения ПК с совместимым приводом Lenze через диагностический интерфейс. Используется при параметризации, диагностике и техническом обслуживании приводного оборудования.
К каким приводам можно подключить E94AZCUS?
Официальная документация Lenze предусматривает работу с приводами 9400 и рядом исполнений 8400. Совместимость конкретной модели зависит от диагностического интерфейса и версии оборудования.
Какое программное обеспечение используется с адаптером?
Lenze EASY Starter и L-force Engineer. Применяемый инструмент и возможности подключения выбираются с учетом серии и версии привода.
Что входит в стандартный заводской комплект E94AZCUS?
Согласно инструкции Lenze, заводской комплект включает диагностический USB-адаптер, USB-кабель и инструкцию по монтажу. Комплектацию конкретного заказа согласовывают при оформлении поставки.
