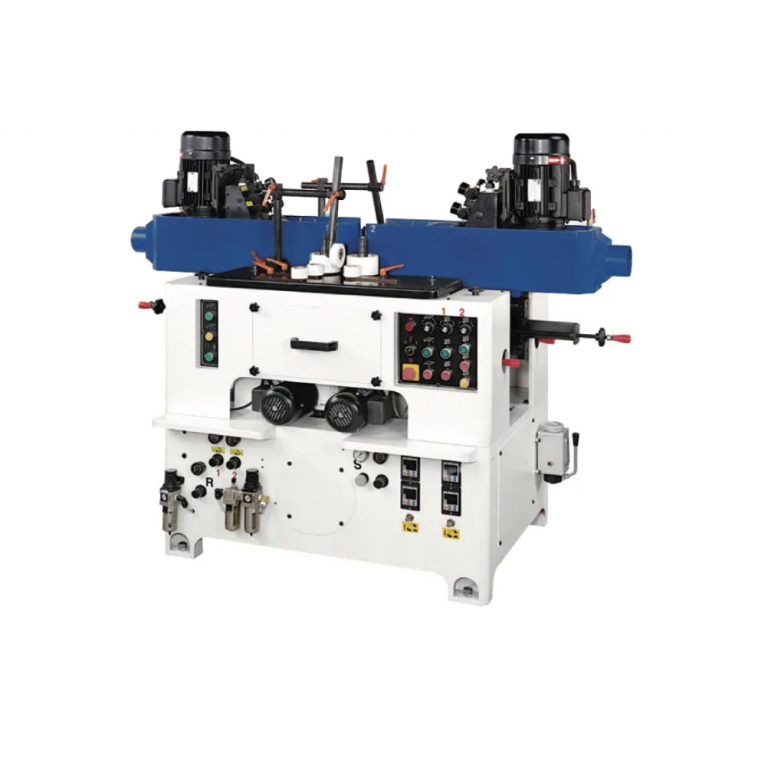

Двухсторонний шлифовальный станок для криволинейных и прямолинейных брусковых деталей GB-625-R3-80S (LR)
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
Назначение
Двухсторонний шлифовальный станок проходного типа для криволинейных и прямолинейных брусковых деталей GB-625-R3-80S (LR) предназначен для шлифования прямолинейных и криволинейных деталей (из массива древесины) с двух сторон одновременно с использованием шлифовальных лент. Прижим абразивной ленты к поверхности детали осуществляется пневматическим утюжком что гарантирует высокое качество получаемой поверхности.
Применяется на участках шлифования деталей стульев, столов, детских кроваток и других столярных изделий. Автоматическая подача приводными роликами позволяет использовать станок в составе линии.
Технические характеристики
| Максимальная высота заготовки, мм. | 135 |
| Максимальная ширина заготовки, мм. | 110 |
| Минимальная длина заготовки, мм. | 330 |
| Мощность привода шлиф. ленты, кВт | 1,5х2 |
| Мощность привода подачи, кВт | 0,18х4 |
| Размер шлифовальной ленты, мм. | 152х1524 |
| Изменение скорости подачи | инвертер |
| Скорость подачи, м/мин. | 2-20 |
| Напряжение, В | 380 |
| Габаритные размеры станка, мм. | 950х1750х1400 |
| Транспортировочные габариты, мм. | 1120х1350х1950 |
| Масса станка, кг. | 520 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Конструктивные преимущества
Принципиальная схема станка
Шлифовальные агрегаты
Два шлифовальных узла оснащенных пневматическими утюжками гарантируют высокое качество шлифования поверхностей.
Обработка деталей осуществляется одновременно с двух сторон.
Подача деталей
Подача деталей осуществляется приводными подающими и принимающими роликами, они обеспечивают равномерную подачу заготовок в зоне шлифования.
Скорость подачи регулируется бесступенчато инвертером.
Пневмоутюжки
Осуществляют прижим абразивной ленты к шлифуемой поверхности. Усилия на утюжках задаются с помощью редукционных клапанов, а контролируются визуально на манометрах.
Пульт управления
Пульт управления интуитивно понятен и не требует дополнительной квалификации сотрудника.
Электрошкаф
Интегрированный в станину.
Электрокомпоненты станка выполнены по стандартам СЕ.
Пневмосистема
Узел подготовки воздуха состоит из двух влагоотделителей с манометрами и масленки для смазки пневмосистемы станка.
Обслуживание
Централизованная система смазки всех узлов и агрегатов.
