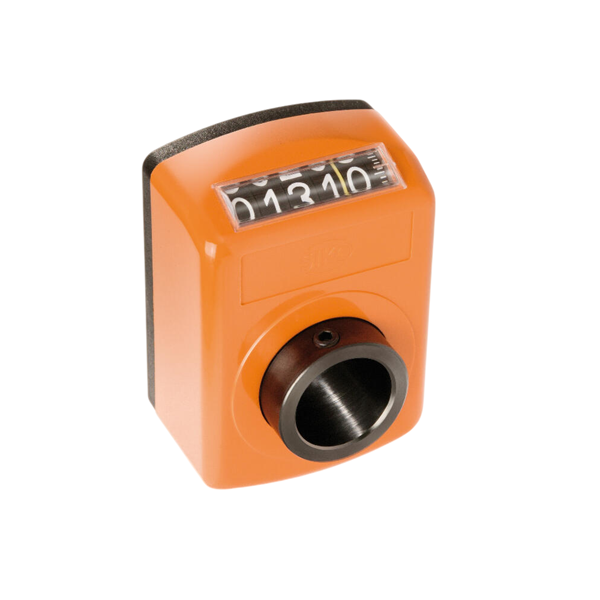

Цифровой индикатор положения SIKO DA09S
SIKO DA09S — механико-цифровой индикатор положения серии PositionLine для контроля настройки регулировочных валов и шпинделей промышленного оборудования. Устройство имеет пятиразрядный счетчик с точным считыванием, компактный корпус и варианты подключения к валам диаметром до 20 мм.
Индикатор DA09S устанавливается непосредственно на регулировочную ось и отображает изменение положения при ее вращении. Модель выпускается в различных исполнениях по монтажному положению, индикации за оборот, направлению счета, диаметру посадки, цвету корпуса и уплотнению. Точная комплектация определяется полным заказным кодом SIKO.
DA09S
Механико-цифровой
5 разрядов
До Ø20 мм
Заказать индикатор положения SIKO DA09S
Направьте полный код исполнения и необходимое количество. Если маркировка неизвестна, приложите фото индикатора и данные регулировочного вала.
Технические характеристики SIKO DA09S
| Параметр | Значение |
|---|---|
| Производитель | SIKO GmbH |
| Модель | DA09S |
| Серия | PositionLine |
| Тип устройства | Механико-цифровой индикатор положения |
| Количество разрядов | 5 |
| Тип считывания | Точное считывание (fine reading) |
| Высота цифр | Около 7 мм |
| Максимальный диаметр полого вала | 20 мм |

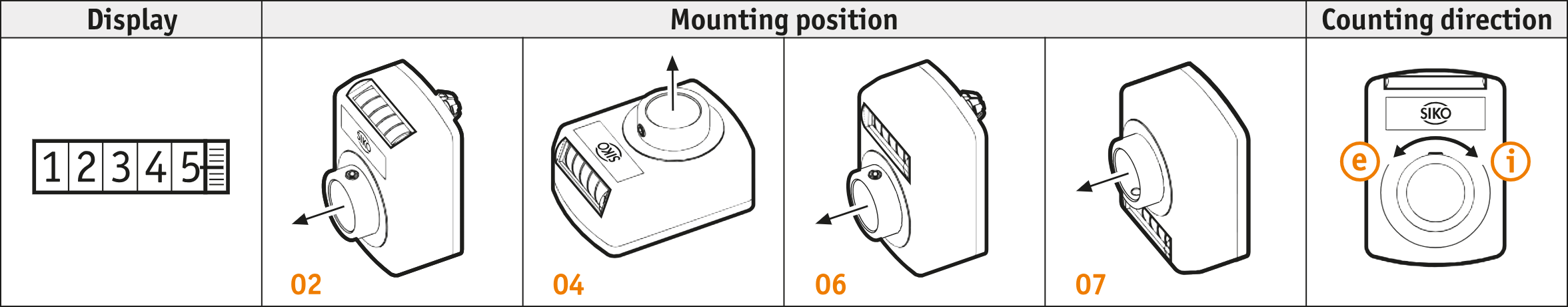

| Монтажное положение | 02, 04, 06, 07 |
| Направление счета | По часовой или против часовой стрелки |
| Количество десятичных знаков | От 0 до 4 по исполнению |
| Корпус | Усиленный пластик; металлическое исполнение MCM |
| Цвета пластикового корпуса | Оранжевый, черный, серый, красный |
| Материал смотрового окна | Пластик; минеральное стекло в соответствующем исполнении |
| Температура окружающей среды | 0…+80 °C |
| Масса базового устройства | Около 0,1 кг |
Технические характеристики приведены для серии DA09S. Конкретные параметры поставляемого индикатора определяются полным заказным кодом.
Варианты исполнения SIKO DA09S
Индикаторы DA09S выпускаются с различными значениями индикации за один оборот. Для выбора учитывают шаг регулировочного шпинделя, направление вращения и способ установки индикатора на вал.
| Параметр заказа | Возможные исполнения |
|---|---|
| Монтажное положение | 02, 04, 06, 07 |
| Индикация за один оборот | 10; 12,5; 15; 17,5; 20; 25; 30; 39,375; 40; 50; 60; 78,75; 80; 100 и другие по согласованию |
| Десятичные знаки | 0 — 00000; 1 — 0000.0; 2 — 000.00; 3 — 00.000; 4 — 0.0000 |
| Направление счета | i — увеличение по часовой стрелке; e — против часовой стрелки |
| Диаметр посадки | 20 мм; варианты с редукционными втулками RH8, RH10, RH12, RH14, RH18 и исполнениями VA |
| Цвет корпуса | O — оранжевый; S — черный; GR — серый; FR — красный; MCM — металлический |
| Уплотнение | Без осевого уплотнения; с осевым уплотнением; с осевым и корпусным уплотнением |
| Промежуточная пластина | С пластиной ZP или без нее |
Максимальная скорость вращения
Допустимая скорость вращения DA09S зависит от значения индикации за один оборот. Для ряда исполнений производитель приводит следующие значения:
| Индикация за оборот | Максимальная скорость |
|---|---|
| 30 | 500 об/мин |
| 40 | 375 об/мин |
| 50 | 300 об/мин |
| 60 | 250 об/мин |
| 100 | 150 об/мин |
Скорости приведены по таблице SIKO. Для отдельных вариантов индикации предусмотрены особые кратковременные режимы. Подбор выполняется по характеристикам конкретного исполнения.
Для какого оборудования подходит DA09S
Индикаторы SIKO DA09S используются в механизмах, где оператор вручную регулирует положение рабочего узла по вращению шпинделя или вала. Они подходят для визуального контроля настройки упоров, направляющих, ограничителей и других регулируемых элементов.
В деревообрабатывающем и мебельном производстве индикаторы такого типа могут применяться на станках и автоматизированных линиях с механическими регулировочными осями. Для оборудования HOMAG, SCM, Biesse, IMA, KDT и других производителей совместимость проверяется по установленному индикатору и спецификации конкретного узла.
Особенности конструкции SIKO DA09S
Механический счетчик для визуального контроля положения регулировочного механизма.
Позволяют согласовать показания с шагом шпинделя и кинематикой регулировочного узла.
Исполнения с увеличением показаний по часовой стрелке или против нее.
Выбор монтажного положения, диаметра вала, корпуса и защитных элементов по заводскому коду.
Как подобрать индикатор DA09S для замены
При замене нужно сверить полную маркировку установленного индикатора. Разные исполнения DA09S могут иметь одинаковую внешнюю форму, но отличаться индикацией за оборот, направлением счета, диаметром посадки и монтажным положением.
Полный код с шильдика, фото индикатора, диаметр регулировочного вала, необходимое количество и при необходимости модель оборудования.
Конкретное исполнение DA09S-0040
Вариант SIKO DA09S-0040 имеет заказной код 02-40-1-e-20-O-A-K-OAD-ZP-BP-ORP. Для него предусмотрены монтажное положение 02, индикация 40 за оборот, один десятичный знак, увеличение показаний против часовой стрелки, полый вал Ø20 мм и оранжевый корпус.
Это отдельная конфигурация. Ее нельзя автоматически приравнивать ко всем индикаторам DA09S. При запросе цены и КП указывайте полное обозначение требуемого исполнения.

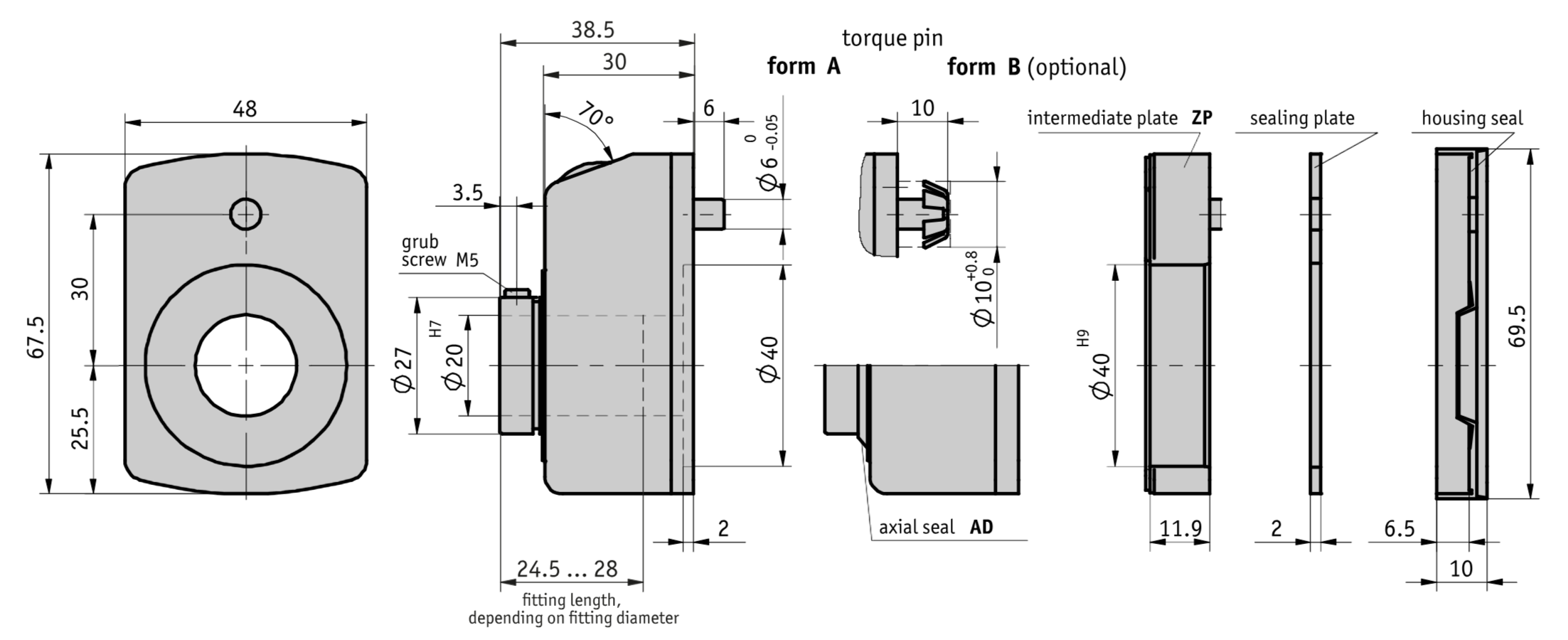

Заводская документация, чертеж и аксессуары
Скачать техническое описание SIKO DA09S (PDF).
SIKO DA09S — официальный datasheet производителя (PDF).
К принадлежностям серии относятся редукционные втулки RH, зажимные пластины KP09 и KPL09, а также пневматическая зажимная пластина KP09P. Их необходимость определяется конструкцией узла; принадлежности подбираются отдельно.
Другие индикаторы и измерительные компоненты: компоненты SIKO в каталоге НОЙНЕР.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Заказ оформляется по договору и счету, оплата по безналичному расчету.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость определяются условиями конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по заводскому обозначению индикатора SIKO.
Подготавливаем КП на согласованное исполнение и количество.
Уточняем направление счета, диаметр вала и другие данные заказа.
Согласовываем условия приобретения конкретной модификации.
Можно направить перечень индикаторов и сопутствующих компонентов.
Счет, договор и закрывающие документы по условиям сделки.
Заказать цифровой индикатор SIKO DA09S
Укажите полное исполнение и количество для подготовки счета или коммерческого предложения.
Частые вопросы о SIKO DA09S
Что такое индикатор SIKO DA09S?
Это механико-цифровой индикатор положения с пятиразрядным счетчиком для визуального контроля настройки регулировочных осей промышленного оборудования.
Чем отличаются исполнения SIKO DA09S?
Монтажным положением, индикацией за оборот, направлением счета, количеством десятичных знаков, посадочным диаметром, корпусом и другими параметрами полного заказного кода.
Нужно ли электропитание для DA09S?
Нет. DA09S — механический счетчик, который изменяет показания при вращении регулировочного вала.
Как узнать, какое исполнение DA09S необходимо?
Сверьте полный код существующего индикатора, параметры шпинделя и монтажное положение. Для подбора можно направить фото маркировки или чертеж узла.
