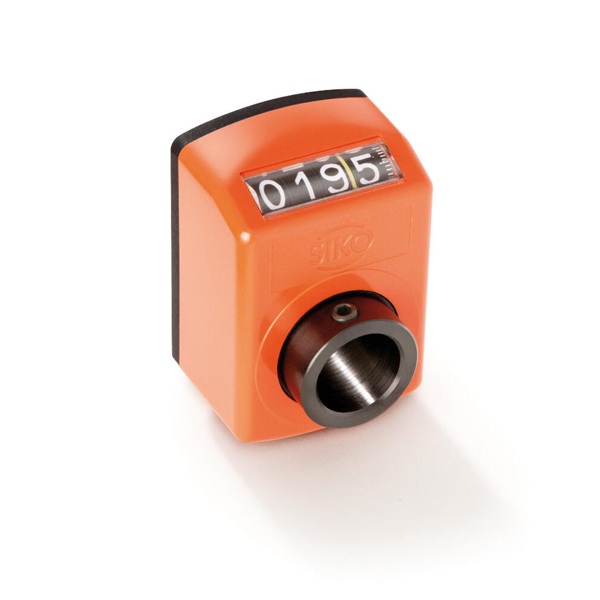

- Цифровой индикатор положения SIKO DA04
-
- DA04 Цифровой индикатор положения SIKO чертеж
Цифровой индикатор положения DA04 SIKO
| АРТИКУЛ | DA04 |
Описание SIKO DA04
SIKO DA04 — механический цифровой индикатор положения серии PositionLine для установки на регулировочные оси и шпиндели оборудования. Индикатор позволяет непосредственно на оси контролировать установленное положение и оснащен 4-разрядным механическим счетчиком.
Цифровой индикатор положения SIKO DA04 имеет компактный корпус из усиленного пластика, высоту цифр около 6 мм и массу около 0,05 кг. Для серии предусмотрены различные варианты направления счета, передаточного отношения, диаметра вала, цвета корпуса, уплотнения и фиксатора.
DA04 является именно механическим цифровым индикатором: значение отображается цифровыми роликами без электронного дисплея. Для заказа необходимо подобрать исполнение по параметрам конкретного оборудования. Другие компоненты SIKO представлены в каталоге НОЙНЕР.
Узнать цену и срок поставки SIKO DA04
Пришлите полный артикул или фотографию маркировки — поможем определить нужное исполнение DA04 и подготовим предложение.
Позвонить: +7 (495) 199-79-79 | Отправить запрос на SIKO DA04
Технические характеристики SIKO DA04
| Производитель | SIKO GmbH |
| Модель | DA04 |
| Тип устройства | Механический цифровой индикатор положения |
| Серия | PositionLine |
| Счетчик | 4 декады с точным считыванием |
| Высота цифр | около 6 мм |
| Полый вал | до Ø14 мм в стандартной линейке; доступны различные исполнения и редукционные втулки |
| Материал корпуса | Усиленный пластик |
| Окно | Пластик; минеральное стекло — опция |
| Вес | около 0,05 кг |
| Температура окружающей среды | 0…80 °C |
| Направление счета | По часовой или против часовой стрелки, в зависимости от исполнения |
| Цвет корпуса | Оранжевый, черный, серый или красный — в зависимости от исполнения |
| Осевое уплотнение | Доступно как вариант исполнения |
| Фиксатор | Доступен как опция |
| Вал из нержавеющей стали | Доступен как опция |
Варианты исполнения DA04
Полный заказной код SIKO DA04 формируется с учетом монтажного положения, значения индикации за один оборот, количества десятичных знаков, направления счета, диаметра полого вала, цвета корпуса, варианта уплотнения, фиксатора и промежуточной пластины.
| Параметр | Варианты SIKO |
|---|---|

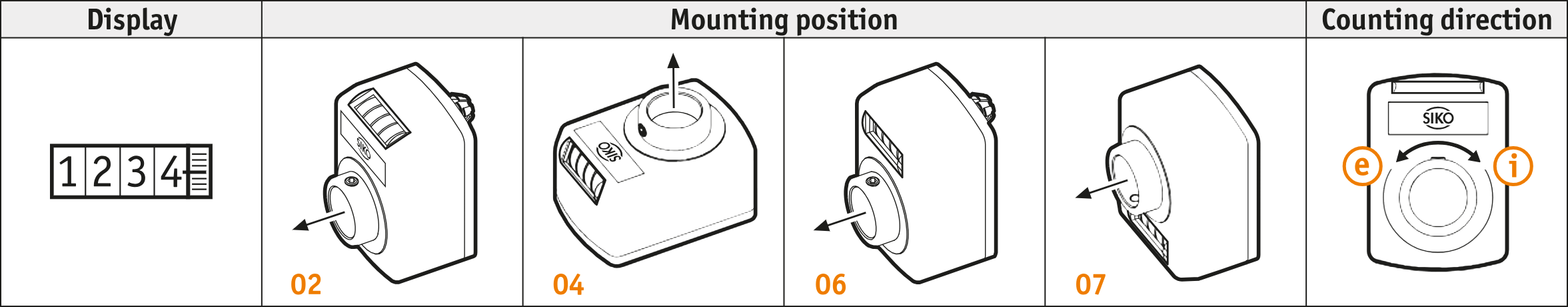

| Монтажное положение | 02, 04, 06, 07 |
| Индикация после 1 оборота | 10, 12/5, 15, 17/5, 20, 25, 30, 35, 40, 50, 60, 80, 100; другие — по запросу |
| Десятичный знак | 0000 / 000.0 / 00.00 / 0.000 |
| Направление счета | По часовой i / против часовой стрелки e |
| Диаметр вала | Различные исполнения и редукционные втулки RH |
| Цвет | Оранжевый RAL 2004, черный RAL 9005, серый RAL 7035, красный RAL 3000 |
| Уплотнение | Без дополнительного уплотнения / осевое / осевое + корпусное |
| Фиксатор | С фиксатором или без него |
Применение SIKO DA04
Механические цифровые индикаторы SIKO используются для контроля положения регулировочных осей и шпинделей. Производитель указывает их применение при переналадке оборудования, в том числе в упаковочных и деревообрабатывающих машинах.
- регулировочные шпиндели промышленного оборудования;
- упаковочные машины;
- деревообрабатывающее оборудование;
- настройка направляющих и упоров;
- ручная переналадка производственных машин;
- контроль положения регулируемых осей.
Купить SIKO DA04 в НОЙНЕР
Готовы заказать или нужна консультация?
|
Позвонить сейчас |
Запросить КП |
Подобрать SIKO DA04 |
Ответим в течение 15 минут | Бесплатная консультация инженера | Отправка в день заказа
Часто задаваемые вопросы о SIKO DA04
Что такое SIKO DA04?
SIKO DA04 — механический цифровой индикатор положения серии PositionLine для установки на регулировочную ось или шпиндель. Индикатор оснащён 4-разрядным механическим счётчиком.
Как подобрать нужное исполнение SIKO DA04?
При заказе DA04 необходимо учитывать монтажное положение, значение индикации за один оборот, десятичный разряд, направление счёта, диаметр вала, цвет корпуса, вариант уплотнения и дополнительные опции. Для точного подбора используйте полный заказной код SIKO или пришлите фотографию маркировки.
Где скачать datasheet SIKO DA04?
Скачать datasheet SIKO DA04 в PDF — техническое описание с характеристиками и данными для подбора исполнения.
Где посмотреть чертёж SIKO DA04?

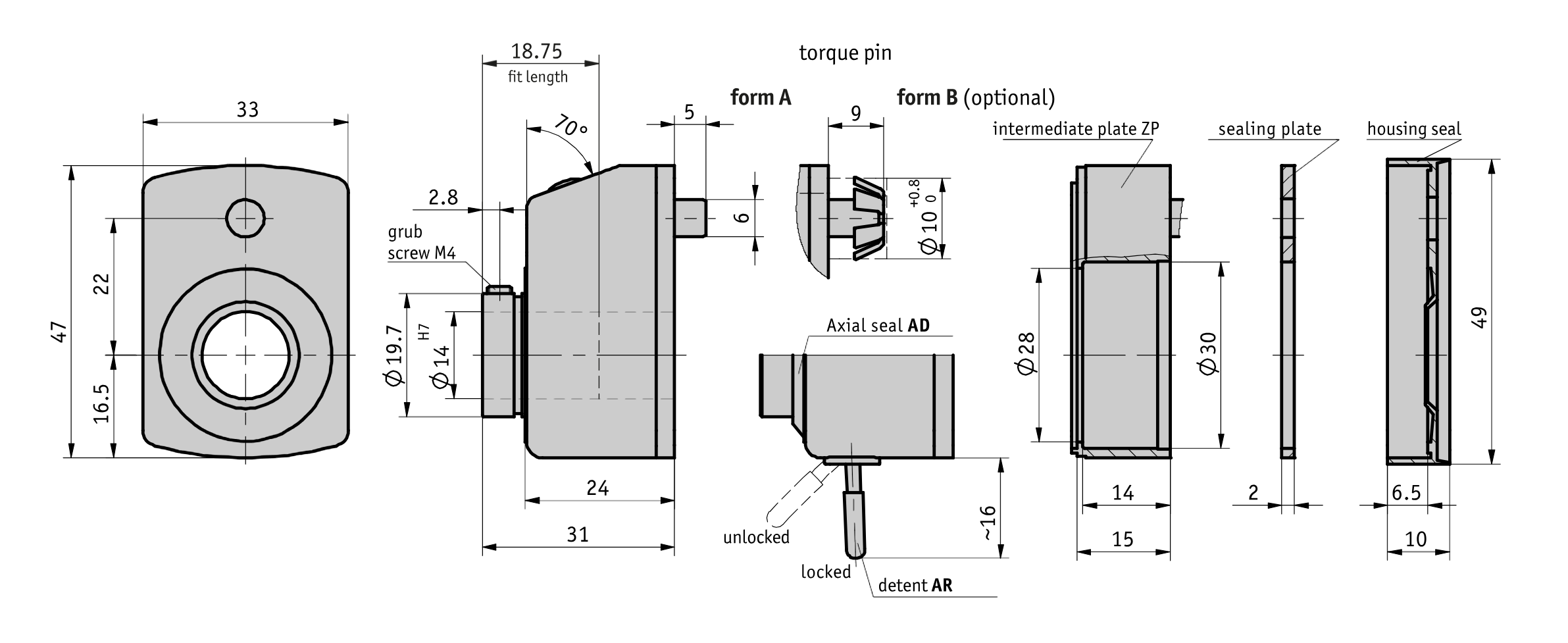

Открыть чертёж SIKO DA04 — изображение с габаритными и присоединительными размерами индикатора.
