D-M9B Датчик положения для пневмоцилиндра SMC
-

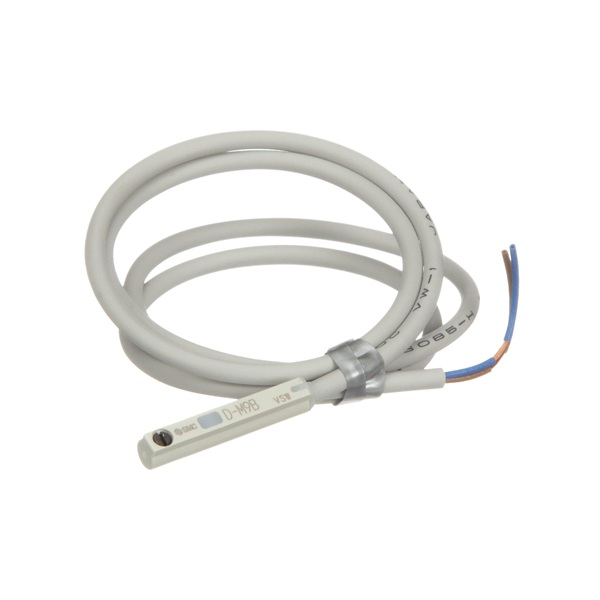

- Электронный датчик положения SMC D-M9B для пневмоцилиндров, двухпроводный, кабель 0,5 м
Датчик положения SMC D-M9B для пневмоцилиндров
SMC D-M9B — электронный бесконтактный магнитный датчик положения поршня пневмоцилиндра. Предназначен для контроля положения исполнительных механизмов и передачи сигнала в систему промышленной автоматики.
Датчик имеет двухпроводное подключение, красный светодиодный индикатор, прямой кабельный вывод длиной 0,5 м и работает с нагрузкой постоянного тока 10-28 В. Степень защиты корпуса — IP67. Подходит для совместимых пневмоцилиндров SMC со встроенным магнитом и предусмотренным креплением датчика.
D-M9B
Электронный
2 провода
0,5 м
Нужен датчик SMC D-M9B для производства?
Укажите количество. Для проверки замены приложите маркировку старого датчика и модель пневмоцилиндра.
Технические характеристики SMC D-M9B
| Параметр | Значение |
|---|---|
| Производитель | SMC |
| Модель | D-M9B |
| Принцип работы | Электронный магнитный датчик (Solid State) |
| Количество проводов | 2 |
| Напряжение нагрузки | 24 В DC (10-28 В DC) |
| Ток нагрузки | 2,5-40 мА |
| Тип кабельного вывода | Прямой, кабель без разъема (grommet) |
| Длина кабеля | 0,5 м |
| Индикация | Красный светодиод |
| Время срабатывания | Не более 1 мс |
| Падение напряжения | Не более 4 В |
| Ток утечки | Не более 0,8 мА |
| Температура эксплуатации | От -10 до +60 °C |
| Степень защиты | IP67 |
| Применимая нагрузка | Реле 24 В DC, входы ПЛК с соответствующими параметрами |
Назначение датчика положения
Датчик D-M9B реагирует на магнитное поле поршня пневмоцилиндра и формирует электрический сигнал при достижении контролируемого положения. Сигнал используется системой управления для контроля перемещения исполнительного механизма.
Такие датчики применяются в промышленной пневмоавтоматике: механизмах подачи, фиксации, прижима и позиционирования. Подбор выполняется по модели цилиндра, способу крепления и электрическим параметрам входа контроллера.
Особенности конструкции
Бесконтактное обнаружение магнитного поля без механических герконовых контактов.
Подключение к совместимым цепям нагрузки постоянного тока.
Красный индикатор облегчает проверку срабатывания при монтаже и настройке.
Корпус рассчитан на условия эксплуатации, предусмотренные стандартом IP67.
Варианты D-M9B по длине кабеля
При подборе важно учитывать полное обозначение датчика. Модели семейства D-M9B отличаются длиной кабеля и отдельными вариантами исполнения.
| Модель | Длина кабеля |
|---|---|
| D-M9B | 0,5 м |
| D-M9BM | 1 м |
| D-M9BL | 3 м |
Совместимость и замена датчика
Датчик SMC D-M9B используется с совместимыми пневмоцилиндрами и приводами SMC, оснащенными магнитным поршнем и соответствующим креплением для электронного датчика положения.
Для подбора замены необходимо проверить полную модель пневмоцилиндра, способ установки, длину кабеля, двухпроводную схему и параметры входа контроллера. В частности, следует учитывать ток утечки и падение напряжения электронного датчика.
D-M9B не является герконовым датчиком. Его нельзя автоматически считать взаимозаменяемым с герконовыми моделями или трехпроводными датчиками D-M9N/D-M9P без проверки электрической схемы, нагрузки и крепления.
Документация SMC
SMC D-M9B — официальная карточка модели.
SMC D-M9B — руководство по эксплуатации и электрические характеристики (PDF).
SMC D-M9 — инструкция по установке (PDF).
Другие датчики, пневмоцилиндры и комплектующие представлены в разделе компоненты SMC.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформление заказа по договору и счету, оплата безналичным переводом.
Доставка транспортными компаниями или самовывоз по согласованию. Условия и сроки уточняются при оформлении конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по точным обозначениям датчиков SMC.
Подготовим КП на необходимое количество компонентов.
Уточняем возможность заказа и условия для конкретной позиции.
Сверяем модель датчика, длину кабеля и данные пневмоцилиндра.
Принимаем спецификации на датчики, цилиндры и другие элементы пневмосистем.
Счет, договор и закрывающие документы по условиям сделки.
Заказать датчик положения SMC D-M9B
Укажите артикул и количество. Для проверки замены приложите маркировку датчика и модель пневмоцилиндра.
Частые вопросы о SMC D-M9B
D-M9B — герконовый или электронный датчик?
D-M9B — электронный бесконтактный магнитный датчик положения, а не герконовый выключатель. Он имеет двухпроводное подключение.
Какая длина кабеля у SMC D-M9B?
Стандартная модель D-M9B оснащена кабелем длиной 0,5 м. Варианты D-M9BM и D-M9BL имеют кабель 1 м и 3 м соответственно.
Подходит ли датчик D-M9B к любому пневмоцилиндру SMC?
Нет. Необходимы магнитный поршень и совместимое крепление датчика. Электрические параметры также должны соответствовать входу управляющего оборудования.
Как заказать SMC D-M9B?
Укажите артикул D-M9B и количество. НОЙНЕР работает с юридическими лицами и ИП. Можно запросить счет или коммерческое предложение.
