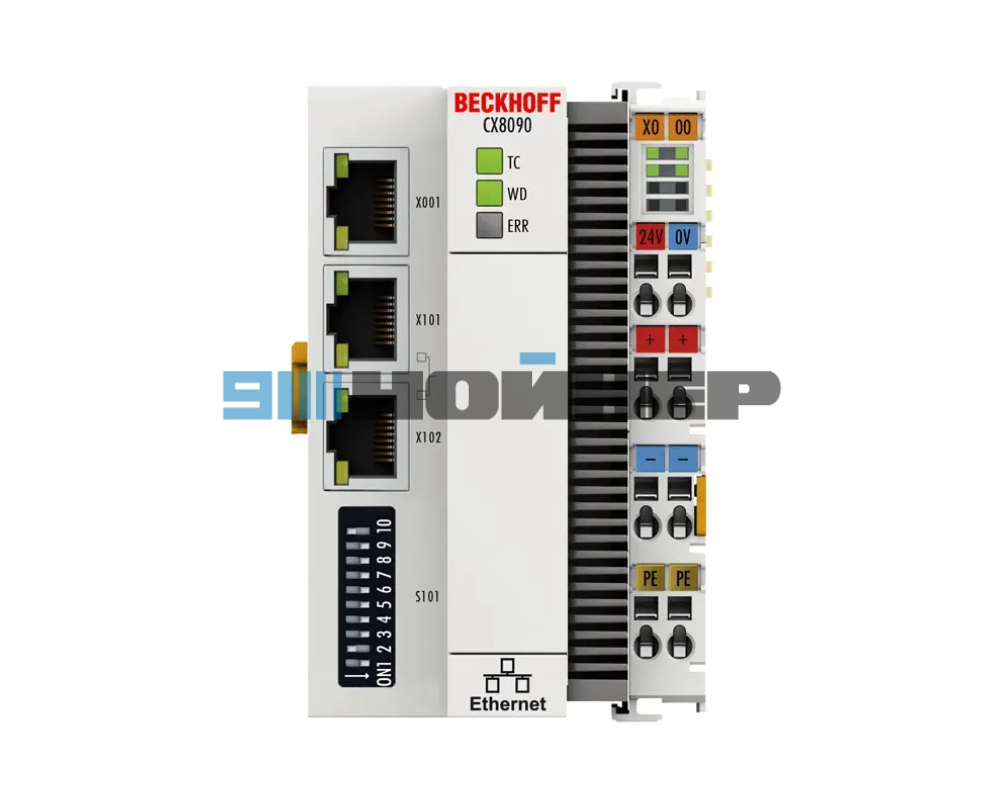

CX8090 Контроллер BECKHOFF
Контроллер Beckhoff CX8090 — встраиваемый ПК с Ethernet
Контроллер Beckhoff CX8090 — промышленный встраиваемый компьютер (Embedded PC) для автоматизации станков, производственных линий и другого оборудования. Оснащен процессором Arm9, интерфейсами Ethernet и поддерживает подключение терминалов ввода-вывода Beckhoff.
CX8090 работает под управлением Windows Embedded CE 6 с TwinCAT 2 PLC. Поддерживает протоколы Modbus TCP, ADS и Real-Time Ethernet. Может применяться при ремонте существующих систем автоматизации, использующих данную модель контроллера.
CX8090
Arm9, 400 МГц
24 В DC
TwinCAT 2 PLC
Нужен Beckhoff CX8090 для замены в оборудовании?
Отправьте артикул, количество и при необходимости фото шильдика. НОЙНЕР проверит возможность поставки нужного исполнения, актуальную стоимость и срок, подготовит счет или КП.
Технические характеристики Beckhoff CX8090
| Параметр | Значение |
|---|---|
| Производитель | Beckhoff Automation |
| Модель | CX8090 |
| Серия | CX8000 |
| Процессор | Arm9, 400 МГц, 1 ядро |
| Оперативная память | 64 МБ DDR2, без расширения |
| Флеш-память | Слот microSD, карта 512 МБ в стандартном исполнении |
| Операционная система | Microsoft Windows Embedded CE 6 |
| Программное обеспечение | TwinCAT 2 PLC |
| Программирование | IEC 61131-3 |
| Ethernet | 1 x RJ45 10/100 Мбит/с; 2 x RJ45 100 Мбит/с, коммутируемые |
| USB | 1 x USB Device под передней крышкой |
| Протоколы | Real-Time Ethernet, ADS, Modbus TCP, TCP/IP, UDP/IP |
| Терминалы ввода-вывода | E-bus / K-bus, автоматическое распознавание |
| Веб-визуализация | Поддерживается |
| Online Change | Поддерживается |
| Резервное питание | Встроенный ИБП на 1 секунду, сохранение 1 МБ на microSD |
| Часы реального времени | Встроенные, с заменяемой батареей |
| Охлаждение | Пассивное |
| Питание | 24 В DC (-15% / +20%) |
| Питание E-bus/K-bus | 2 А |
| Максимальная мощность | 3 Вт |
| Мощность E-bus/K-bus | До 10 Вт (5 В / 2 А) |
| Размеры (Ш x В x Г) | 64 x 100 x 73 мм |
| Масса | Около 180 г |
| Рабочая температура | 0…+55 °C |
| Температура хранения | -25…+85 °C |
| Относительная влажность | До 95%, без конденсации |
| Степень защиты | IP20 |
| Вибрация и удар | EN 60068-2-6 / EN 60068-2-27 |
| Электромагнитная совместимость | EN 61000-6-2 / EN 61000-6-4 |
Характеристики приведены по технической документации Beckhoff для CX8090.
Назначение и применение
Beckhoff CX8090 предназначен для выполнения программ управления оборудованием, обмена данными с другими устройствами автоматизации и обработки сигналов подключенных терминалов.
Контроллер может использоваться в существующих системах управления станков, автоматических линий и технологических установок с программным обеспечением TwinCAT 2 PLC.
Особенности контроллера Beckhoff CX8090
Передача данных по Ethernet, поддержка ADS, Modbus TCP и других сетевых протоколов.
Работа с терминалами ввода-вывода Beckhoff E-bus и K-bus.
Выполнение программ управления, разработанных для соответствующей платформы TwinCAT 2.
Корпус 64 x 100 x 73 мм, пассивное охлаждение и питание 24 В DC.
Поставка CX8090 и альтернатива CX8290
Beckhoff указывает для CX8090 статус серийной поставки с пометкой «не рекомендуется для новых проектов». Модель остается актуальной прежде всего для обслуживания существующих систем управления.
Рекомендованная производителем альтернативная модель — Beckhoff CX8290. Она построена на другой аппаратной и программной платформе, поэтому переход с CX8090 требует проверки используемой программы, интерфейсов и терминалов.
При замене CX8090 оптимально сначала запросить контроллер той же модели и исполнения. Возможность перехода на CX8290 рассматривается отдельно с учетом конфигурации системы управления.
Комплектация и сопутствующие компоненты
Основная каталожная позиция — встраиваемый контроллер Beckhoff CX8090. Стандартное исполнение производителя предусматривает карту microSD объемом 512 МБ. Состав конкретной поставки указывается в коммерческом предложении.
CX1900-0122 — карта microSD 512 МБ. CX1900-0132 — карта microSD 16 ГБ. Возможность заказа и комплектацию уточняйте по запросу.
Терминалы Beckhoff систем E-bus и K-bus для соответствующей конфигурации автоматизации.
При комплексной закупке можно направить список контроллеров, терминалов, блоков питания и других компонентов Beckhoff одним запросом.
Как подобрать CX8090 для замены
При замене контроллера необходимо учитывать модель, подключенные терминалы, конфигурацию сети, установленное программное обеспечение и данные действующей системы управления.
Для получения КП направьте:
- Модель CX8090 и необходимое количество.
- Фото шильдика при замене.
- Модель станка или установки, если требуется проверка исполнения.
- Сведения о подключенных терминалах при подборе альтернативы.
- Город поставки и реквизиты организации.
Габаритный чертеж Beckhoff CX8090
Размеры корпуса: 64 x 100 x 73 мм.
Документация производителя Beckhoff
Beckhoff CX8090 — официальная карточка производителя
Руководство по эксплуатации CX8090 — PDF на английском языке
Также на странице НОЙНЕР доступно техническое описание контроллера CX8090 в формате PDF.
Операционная система Windows Embedded CE 6 больше не получает обновления безопасности. Это необходимо учитывать при эксплуатации контроллера в подключенных к сети системах управления.
Другие компоненты: каталог запчастей и комплектующих Beckhoff в НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем обозначения контроллеров Beckhoff и других компонентов автоматизации.
Для уточнения позиции можно направить фотографию шильдика и обозначение оборудования.
Учитываем модель установленного контроллера и конфигурацию системы управления.
Принимаем перечни контроллеров, терминалов и других компонентов одним запросом.
Подготавливаем предложения по согласованным артикулам, количеству и условиям поставки.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость и сроки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Запросить цену Beckhoff CX8090
Укажите количество контроллеров для подготовки счета или коммерческого предложения.
Частые вопросы о Beckhoff CX8090
Можно ли заказать контроллер Beckhoff CX8090?
Да, можно направить запрос на поставку. Beckhoff указывает статус серийной поставки модели. Актуальные цену, наличие и срок поставки через НОЙНЕР уточняем по конкретному запросу.
Можно ли заменить CX8090 на CX8290?
CX8290 — рекомендованная Beckhoff альтернативная модель, но не прямая замена без проверки. Отличаются аппаратная платформа и программное обеспечение.
Какие интерфейсы поддерживает CX8090?
Контроллер оснащен тремя разъемами RJ45, включая два порта коммутатора Ethernet, интерфейсом USB Device и подключением терминалов ввода-вывода E-bus или K-bus.
Что нужно для получения счета на CX8090?
Укажите модель CX8090, необходимое количество и реквизиты организации. Для замены установленного контроллера желательно приложить фото маркировки.
