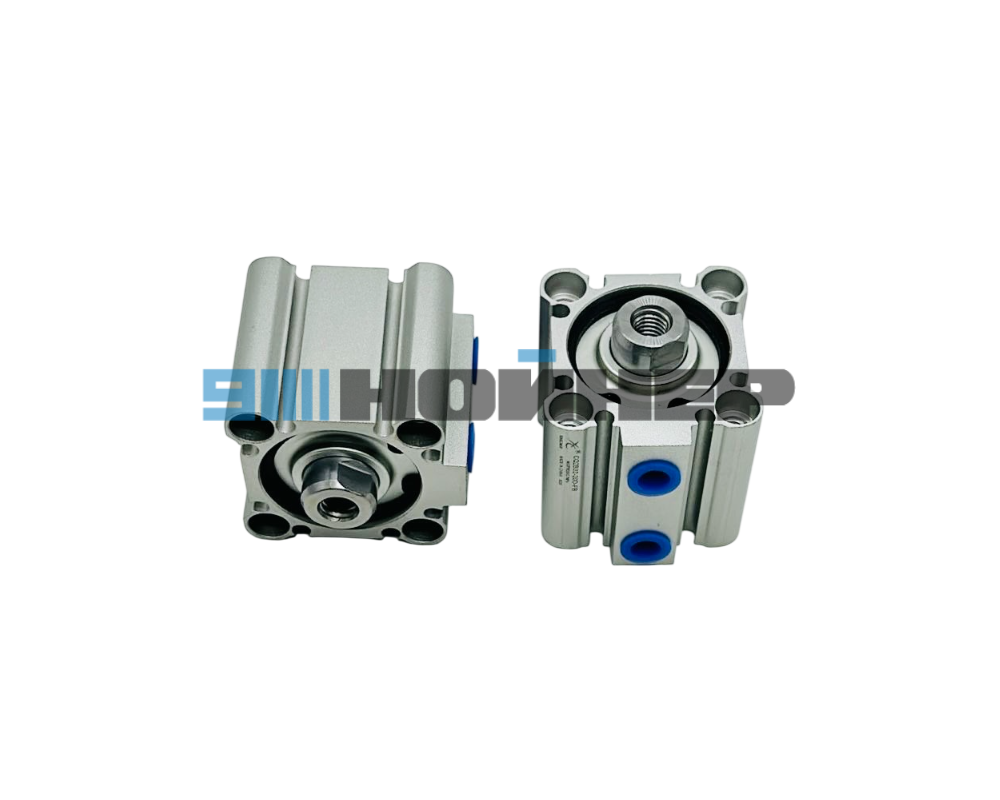

Компактный пневмоцилиндр XINGCHEN CQ2B32-20D-FB
Пневмоцилиндр CQ2B32-20D-FB XINGCHEN — компактный пневматический цилиндр двустороннего действия с диаметром поршня 32 мм и ходом штока 20 мм. Используется для преобразования энергии сжатого воздуха в линейное перемещение механизмов промышленного оборудования.
Пневмоцилиндр относится к серии CQ2. Компактная конструкция позволяет применять цилиндры этой серии в механизмах с ограниченным монтажным пространством. При подборе для станка необходимо сверять полную маркировку CQ2B32-20D-FB, размеры и крепления.
CQ2B32-20D-FB
32 мм
20 мм
Двусторонний
Заказать пневмоцилиндр XINGCHEN CQ2B32-20D-FB
Пришлите необходимое количество. Для проверки исполнения и применимости можно приложить фото маркировки установленного цилиндра или модель станка.
Технические характеристики CQ2B32-20D-FB
| Характеристика | Значение |
|---|---|
| Производитель | XINGCHEN |
| Артикул | CQ2B32-20D-FB |
| Серия | CQ2 |
| Тип | Компактный пневмоцилиндр |
| Диаметр поршня | 32 мм |
| Ход штока | 20 мм |
| Принцип действия | Двустороннего действия |
| Исполнение крепления | B — сквозные крепежные отверстия |
| Рабочая среда | Сжатый воздух |
| Давление испытания серии CQ2 | 1,5 МПа |
| Максимальное рабочее давление серии CQ2 | 1,0 МПа |
| Температурный диапазон серии CQ2 | от +5 до +60 °C |
| Скорость движения поршня серии CQ2 | 50-500 мм/с |
Назначение пневмоцилиндра CQ2B32-20D-FB
Компактный пневмоцилиндр XINGCHEN предназначен для выполнения коротких линейных перемещений в автоматизированных механизмах. При подаче сжатого воздуха в рабочую полость цилиндра поршень со штоком перемещается, передавая усилие исполнительному узлу.
Цилиндр с ходом 20 мм может применяться в механизмах прижима, позиционирования и перемещения деталей, если его параметры соответствуют требованиям оборудования. Для замены установленного цилиндра необходимо сверять полную маркировку и монтажные размеры.
Особенности конструкции серии CQ2
Серия CQ2 разработана для установки в ограниченном пространстве. Компактная конструкция цилиндра позволяет уменьшить монтажную длину исполнительного механизма по сравнению с обычными цилиндрами аналогичного хода.
Исполнение CQ2B32-20D-FB имеет диаметр поршня 32 мм и ход штока 20 мм. Обозначение B относится к исполнению со сквозными монтажными отверстиями, D — к цилиндру двустороннего действия.
Что проверить перед заменой пневмоцилиндра
Сверьте обозначение CQ2B32-20D-FB на корпусе цилиндра или в спецификации станка.
Проверьте диаметр поршня 32 мм и ход штока 20 мм. Цилиндры с другим ходом не являются прямой заменой.
Сравните расположение крепежных отверстий, присоединение штока и пневматические подключения.
Укажите модель станка и механизм установки. Для подбора полезна фотография цилиндра и его крепления.
Связанные запчасти и другие исполнения
В каталоге НОЙНЕР представлены пневмоцилиндры XINGCHEN с различными ходами и исполнения для оборудования KDT. При заказе учитывайте полную маркировку, а не только диаметр поршня.
Пневмоцилиндр для узла прижима кромки кромкооблицовочного станка KDT. В связанной карточке приведены коды SP30009, 641010003 и 60110010069.
Компактный пневмоцилиндр с диаметром поршня 32 мм и ходом 15 мм. Другое исполнение по длине хода.
Другие компоненты пневматики представлены в разделе компоненты XINGCHEN.
Как заказать CQ2B32-20D-FB
Для получения коммерческого предложения направьте обозначение цилиндра и количество. Если требуется подбор замены для станка, приложите фотографию установленного компонента, его маркировки и крепления.
Для подготовки счета или КП направьте:
- Артикул CQ2B32-20D-FB.
- Необходимое количество.
- Модель оборудования и назначение рабочего узла.
- Фотографию установленного цилиндра при подборе замены.
- Город доставки и реквизиты организации.
Документация XINGCHEN
Для серии CQ2 доступны технические данные производителя: типы крепления, размеры поршня и хода, рабочее давление и варианты конструкции.
Пневмоцилиндры CQ2 — технические характеристики XINGCHEN
Каталог пневматики XINGCHEN, PDF
Преимущества заказа компонентов в НОЙНЕР
Принимаем запросы по полной маркировке пневмоцилиндров и компонентов.
Можно прислать фото цилиндра, маркировки и шильдика оборудования.
Помогаем сверить основные размеры, крепление и исполнение.
Принимаем спецификации на несколько запасных частей для оборудования.
Проверяем возможность поставки необходимых исполнений по техническому запросу.
Подготавливаем коммерческие предложения и документы по согласованным заказам.
Оплата и доставка
Работа по договору и счету. Безналичная оплата и документы для бухгалтерии.
Отправка транспортными компаниями или самовывоз по согласованию. Условия поставки определяются при оформлении заказа.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать пневмоцилиндр XINGCHEN CQ2B32-20D-FB
Укажите количество, модель оборудования и при необходимости приложите фото маркировки для проверки исполнения.
Частые вопросы о XINGCHEN CQ2B32-20D-FB
Какой диаметр и ход у CQ2B32-20D-FB?
Диаметр поршня составляет 32 мм, ход штока — 20 мм.
Как работает пневмоцилиндр CQ2B32-20D-FB?
Это компактный пневмоцилиндр двустороннего действия. Перемещение поршня осуществляется подачей сжатого воздуха в соответствующую полость цилиндра.
Можно ли использовать этот цилиндр вместо KDT SP30009?
В каталоге НОЙНЕР исполнение CQ2B32-20D-FB связано с пневмоцилиндром KDT SP30009. Для замены необходимо сверить полную маркировку, конструкцию крепления и исполнение рабочего узла станка.
Как заказать CQ2B32-20D-FB?
Нажмите «Запросить счет / КП» и укажите количество. Если нужен подбор для станка, приложите фотографию цилиндра и маркировку оборудования.
