CP96SDB63-100C Пневмоцилиндр Ø63 мм, ход 100 мм SMC

Name: SMC CP96SDB63-100C — пневмоцилиндр 63×100 мм | НОЙНЕР
Brand: SMC
SKU: CP96SDB63-100C
Price: 8680 RUB
Availability: InStock
Rating: 5 (3 reviews)

Цена: 8 680 ₽ с НДС

Доступно к заказу

: CP96SDB63-100C Пневмоцилиндр Ø63 мм, ход 100 мм SMC

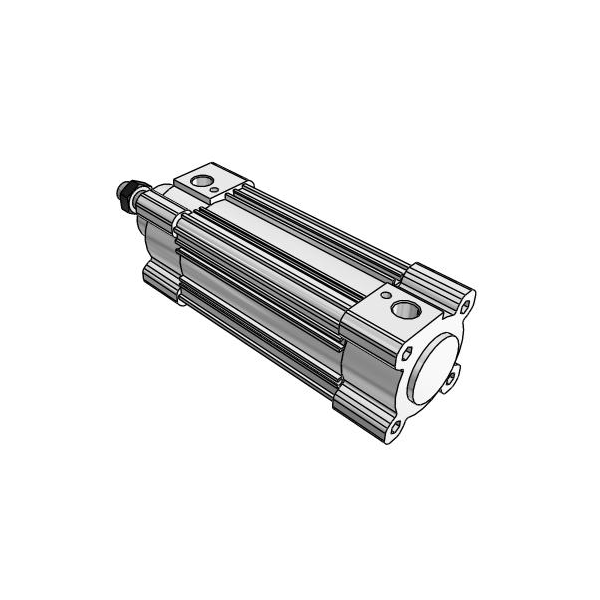

Пневмоцилиндр SMC CP96SDB63-100C Ø63 мм, ход 100 мм

АРТИКУЛ

CP96SDB63-100C

Технические характеристики CP96SDB63-100C

Производитель	SMC
Артикул	CP96SDB63-100C
Серия	CP96
Тип изделия	Пневматический цилиндр
Стандарт	ISO 15552
Принцип действия	Двойного действия
Исполнение штока	Односторонний шток
Диаметр поршня	63 мм
Ход поршня	100 мм
Диаметр штока	20 мм
Тип монтажа	Базовый (Basic, B)
Встроенный магнит	Да
Датчик положения	Не входит в данное исполнение
Амортизация	Пневматическая с обеих сторон + эластичный демпфер
Рабочая среда	Сжатый воздух
Минимальное рабочее давление	0,05 МПа
Максимальное рабочее давление	1,0 МПа
Проверочное давление	1,5 МПа
Скорость поршня	50–1000 мм/с
Присоединительная резьба	G 3/8
Смазка	Не требуется
Температура без датчика	−20…+70 °C, без замерзания
Температура с датчиком	−10…+60 °C, без замерзания
Допуск хода	+2 / 0 мм для хода до 500 мм
Защитный чехол штока	Нет

Описание SMC CP96SDB63-100C

SMC CP96SDB63-100C — пневматический цилиндр серии CP96, соответствующий ISO 15552. Цилиндр имеет диаметр поршня 63 мм и стандартный ход 100 мм, выполнен по схеме двойного действия с односторонним штоком. Модель рассчитана на применение в промышленном пневматическом оборудовании и системах автоматизации.

В обозначении CP96SDB63-100C производитель указывает встроенный магнит, базовый тип монтажа B, диаметр поршня 63 мм, ход 100 мм и амортизацию C — воздушную амортизацию с обеих сторон в сочетании с эластичным демпфером. Сам датчик положения в данной комплектации не указан и в поставку по этому артикулу не входит.

Для цилиндров CP96 диаметром 63 мм SMC указывает рабочее давление от 0,05 до 1,0 МПа, проверочное давление 1,5 МПа и скорость поршня 50–1000 мм/с. Пневматическое подключение для диаметра 63 мм — G 3/8. Дополнительная смазка при эксплуатации стандартного исполнения не требуется.

При диаметре поршня 63 мм площадь поршня при выдвижении составляет 3117 мм², а со стороны штока — 2803 мм². Например, при давлении 0,5 МПа теоретическое усилие составляет 1559 Н при выдвижении и 1402 Н при втягивании. Фактическое усилие конкретной системы зависит от условий эксплуатации и должно учитываться при инженерном подборе.

Преимущества покупки SMC в НОЙНЕР

Поставка продукции SMC

Работаем напрямую с заводом-производителем. Гарантируем оригинальность и соответствие всем стандартам качества.

Собственный склад в Москве

Большинство позиций в наличии по лучшим ценам с НДС. Отгрузка в день заказа. Самовывоз со склада или доставим до терминала транспортной компании.

Расширенная гарантия 12 месяцев

Официальная гарантия производителя + поддержка наших инженеров. Быстрая замена при производственном браке.

Техническая поддержка

Консультация по подбору, установке, настройке. Помощь в интеграции с вашим оборудованием. Поиск более дешевого аналога.

Полный пакет документов

Договор, счет, товарная накладная или УПД. Для удобства работы используем ЭДО (Контур.Диадок).

Доставка по всей России и СНГ

Работаем с ведущими ТК: Деловые Линии, ПЭК, СДЭК. Рассчитаем доставку за 15 минут. Организуем быструю доставку за вас.

Готовы заказать или нужна консультация?

Позвонить сейчас

Запросить КП

Написать на email

Ответим в течение 15 минут | Бесплатная консультация инженера | Отправка в день заказа

Часто задаваемые вопросы о SMC CP96SDB63-100C

Какой диаметр и ход у SMC CP96SDB63-100C?

Пневмоцилиндр SMC CP96SDB63-100C имеет диаметр поршня 63 мм и стандартный ход 100 мм.

Какое рабочее давление у CP96SDB63-100C?

Для цилиндров серии CP96 диаметром 63 мм SMC указывает диапазон рабочего давления от 0,05 до 1,0 МПа. Проверочное давление составляет 1,5 МПа.

Есть ли встроенный магнит в SMC CP96SDB63-100C?

Да. CP96SDB63-100C выполнен со встроенным магнитом, однако отдельный датчик положения в указанной комплектации отсутствует.
