Назначение

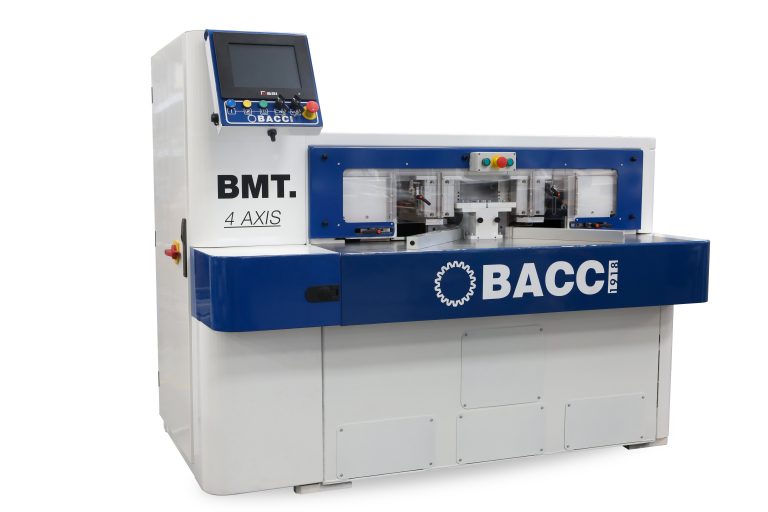

Четырехосевой обрабатывающий центр с ЧПУ для рамочных фасадов BMT – это компактный станок для производства элементов рамочных фасадов с гибкой перенастройкой и высокой производительностью. BACCI BMT производит высококачественное соединение под 45° с помощью шипа и паза для использования в производстве фасадов из массива дерева и облицованного МДФ.
Преимущества
- Высокая производительность: 300-400 фасадов за 8 часов
- Гарантирует максимальную повторяемость геометрии шипа и паза
- Не требует периодической донастройки в ходе изготовления
- Идеальный станок для массового выпуска продукции
Отличительные особенности
- Два прямых привода шпинделя — один для паза и один для соединения/шипа,
- Два рабочих стола для работы в маятниковом режиме,
o Противоположные левые и правые упоры для идеального углового соединения,
o Боковые и верхние зажимы для максимальной зажимной способности, - Четыре интерполированные оси, полностью управляемые ЧПУ,
- Более длинная (800 мм.) ось X для обработки даже самых широких деталей,
- Автоматическая система смазки для контролируемых 4-осевой ЧПУ систем движения,
- Быстрое и гибкое программное обеспечение для обработки различных профилей и размеров,
o Простое воспроизведение предыдущих программ вручную или с помощью штрих-кода.
Технические характеристики
Минимальная длина заготовки, мм. | 115 |
Максимальная длина заготовки, мм. | не ограничена |
Минимальная ширина профиля, мм. | 38 |
Максимальная ширина профиля, мм. | 127 |
Минимальная толщина профиля, мм. | 16 |
Максимальная толщина профиля, мм. | 40 |
Максимальная глубина шипа, мм. | 31,75 (50 мм. — опция) |
Размер рабочего стола, мм. | 1840 x 380, 1” — толщина стали |
Оси перемещения: | |
X-ось (ШВП), мм. | 800 |
Z-ось (ШВП), мм. | 120 |
Y-ось для шипа (ШВП), мм. | 150 |
Y-ось для пазования (ШВП), мм. | 175 |
Электрошпиндели, кВт: | 10 |
Шипонарезной, кВт | 6, ER-32, 18000 об./мин. |
Пазовальный, кВт | 3, ER-25, 24000 об./мин. |
Напряжение, В | 24 |
Давление воздуха, бар | 6 |
Потребление сжатого воздуха, Нл | 30 |
Аспирация, м³/ч | 4800, 1 выход Ф160 мм. |
Производительность, 1 час | 250 фасадов (1 000 элементов) при использовании алмазного инструмента |
Напряжение сети | 480 V 60Hz |
Вес, кг. | 1000 |
Габаритные размеры в цехе, мм. | 1900 x 1100 |
Примерное время выполнения шипа-паза – около 20 сек, в зависимости от пути инструмента и профиля заготовки.
Конструктивные преимущества
Четырехосевой ЧПУ узел
Четырехосевой обрабатывающий центр с ЧПУ для рамочных фасадов BMT — это единственный станок, оснащенный 4-х осевым узлом, контролируемым ЧПУ.
Эти 4 оси, контролируемые ЧПУ, позволяют:
- полностью устранить любые возможные ручные настройки, кроме замены инструмента,
- точнее позиционировать и значительно сократить время цикла. Обычная машина с тремя осями управляет движением по оси Y пазовального и шипонарезного шпинделей пневматическими цилиндрами. Вместо этого BACCI использует независимые приводные двигатели с ЧПУ для пазов и шипов. Таким образом, движение оси Y происходит быстрее и точнее,
- быть системе привода над пневматическим цилиндром более надежной.
Трехзонная конструкция станка
ЧПУ станок BACCI BMT разделен на три зоны:
Зона 1: Механическая зона
Механическая область — это место, где находятся все механические компоненты (серводвигатели, системы движения, шпиндели и т. д.).
Зона 2: Пыльная зона
Пыльная область — это область обработки, в которой работают фрезы, и производится и накапливается пыль. Пыльная зона полностью герметизирована плекси-глассом из области пользователя и силиконовыми страйпами из механической зоны. И пользователь, и механическая зона остаются чистыми от пыли и других отходов.
Зона 3: Область безопасности пользователя:
Область безопасности — это место, где оператор работает и взаимодействует с BMТ BACCI
Благодаря четкому разделению трех вышеупомянутых областей, BACCI BMT имеет следующие преимущества:
- Максимальная безопасность и защита оператора, руки которого не имеют возможности добраться до фрез. Крышка из плексигласа легко регулируется в зависимости от ширины детали,
- Меньше ежедневных остановок для уборки машины,
- Увеличенный срок службы механических компонентов.
Сверхпрочная станина
Станина 4-х осевого станка с ЧПУ BACCI BMT изготавливается из сверхпрочной стали, сваривается и стабилизируется.
Широкий рабочий стол (высота 380 мм., ширина 1840 мм.) производится из стали толщиной 1 дюйм. Рабочий стол изготовлен с резьбовыми отверстиями для установки дополнительной оснастки, когда это необходимо.
Рабочий стол с двумя зонами
Сверху сверхпрочной сварной станины (по стандарту BACCI) располагается широкий рабочий стол, выполненный из стали толщиной 1 дюйм. На столе установлен V-образный крепеж, содержащий два 45-градусных угловых упора. Эта конфигурация позволяет иметь двойную рабочую зону для обеспечения возможности маятниковой обработки и, таким образом, максимизирует производительность машины.
- Все базирования выполняются с одного края,
- Чтобы компенсировать любое изменение толщины заготовки, детали укладываются лицевой стороной вниз на поверхность рабочего стола. Любые вариации затем видны на задней (невидимой) поверхности элементов обвязки,
- Стол имеет резьбовые отверстия, чтобы можно было легко установить контр-профильные крепления, обеспечивающие обработку профилей неправильной формы.
Базирование и крепление заготовок
Правильное позиционирование и управление элементами обвязки во время обработки необходимо для обеспечения чистого и точного фрезерования. Каждый упор имеет:
- Пневматически втянутые 25-миллиметровые (1 «) не отклоняющиеся позиционирующие штифты из нержавеющей стали для точной привязки заготовок спереди. Цилиндры с передним упором оснащены датчиком,
- Верхний зажим для надежного удержания (180 кг. прижимной силы для каждого зажима),
- Боковой зажим для обеспечения максимального контроля позиционирования, даже для небольших поперечных сечений и коротких частей (4 ½ «). Боковой зажим гарантирует, что заготовка крепко удерживаются относительно 45-градусного упора. Даже для более широких заготовок боковой зажим гарантирует качественное фрезерование, благодаря сопротивлению силе фрезы, действующей снизу, и удерживая заготовку рядом с упором.
Удерживающие зажимы воздействуют на стол в соответствии с его ребрами жесткости, чтобы минимизировать отклонение стола во время обработки. Это дает лучшую точность размеров получаемых деталей.
Пневматические передние загрузочные упоры прикреплены к прочной конструкции башенного типа, которая независима от конструкции суппорта цилиндров передних и боковых зажимов. Таким образом, передние упоры не подвергаются воздействию момента, который возникает во время обработки благодаря мощным зажимам на суппорте.
Передние упорные цилиндры, а также верхние зажимы оснащены датчиками, поэтому машина может начать фрезерование только тогда, когда верхний зажим опущен и передний упор поднят.
Аспирация
Эффективный сбор пыли очень важен по нескольким причинам. Плохая аспирация может влиять на качество из-за точности и чистоты фрезерования. Плохая аспирация также может повлиять на общий срок службы механических компонентов машин. Плохая аспирация подразумевает более частые остановки очистки, а в конце года — более низкую производительность. BACCI BMT имеет следующее решение:
- Экран из плексигласа, отделяющий рабочий стол от режущих шпинделей. Этот экран предотвращает накопление пыли от упоров и передних позиционирующих штифтов. Это уменьшает вероятность ошибок позиционирования.
- Гибкие шторки, которые содержат и направляют пыль и стружку от рабочего стола и механических компонентов. Для оператора это также означает сокращение производственных потерь из-за остановок для очистки и удаления пыли / стружки.
Автоматическая смазка
BACCI BMT имеет полностью автоматическую смазку для систем с четырьмя осями, обеспечивающую долгий срок службы и надлежащей работы.
Безопасность и легкий доступ
Аккуратный и современный дизайн кожухов не позволяет оператору получить доступ к машине во время работы. Все дверцы доступа имеют предохранительные замки для очистки, осмотров и технического обслуживания.

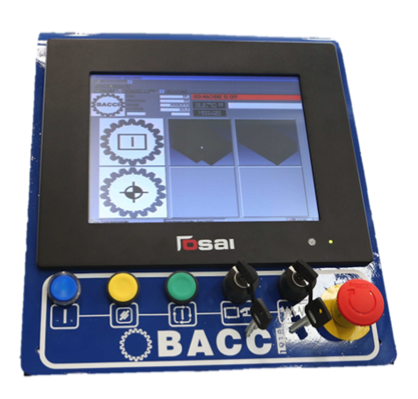

Программное обеспечение и система управления
Удобное программное обеспечение Windows PC и графический интерфейс пользователя делают BACCI BMT CNC чрезвычайно универсальным. Программирование очень простое, обычно на создание программы уходит менее одной минуты. Вызов предыдущей программы происходит также быстро — либо вручную, либо через штрих-код.
Путь инструмента полностью управляется оператором, обеспечивая возможность создания траектории инструмента для любого типа дерева или материала. Параметры включают в себя глубину, регулировку радиуса, точку выхода, точку входа и количество проходов для нарезания шипа.
BACCI BMT CNC программируется по осям X, Y и Z, что имеет решающее значение для создания чистого высококачественного торцового соединения. Каждая из них оснащена бесщеточным двигателем и альфа-редуктором для точного и быстрого позиционирования.
В частности, способность ЧПУ управлять осью Y обеспечивает возможность практически бесконечно изменять глубину шипа и значительно улучшает качество реза, предоставляя возможность совершать несколько проходов, а не удалять весь необходимый материал за один проход. Любое возможное снижение качества реза из-за отклонений инструмента устраняется.
Благодаря этой возможности с тремя осями, BACCI BMT CNC может чисто обрабатывать даже сложные материалы, такие как облицованный МДФ.
Стойка управления
BACCI BMT CNC поставляется в комплекте с ПК со следующими характеристиками:
- 10” цветной монитор Touch Screen
- 4 GB ram
- ОС Windows 7
- 40 Гб жесткий диск
- Клавиатура + мышь
- Ethernet network card 10/100
- Многозадачная ЧПУ
- Соединение с ЧПУ через USB порт
Инструмент
Каждый станок BACCI BMT с ЧПУ снабжен полным набором инструментов для производства высококачественных компонентов для обвязки фасадов. Предоставляемая оснастка включает:
- Одна 2-дюймовая шипорезная фреза со вставками.
- Один высокоскоростная пазовальная фреза диаметром 3/8 дюйма
- Одна 3/8 » ER-25 Цанга и гайка
- Одна ER-32 3/4 » Цанга и гайка
- Четыре гаечных ключа для шпинделя
