CDQSB20-35D Пневмоцилиндр диаметр 20 мм, ход 35 мм SMC
-

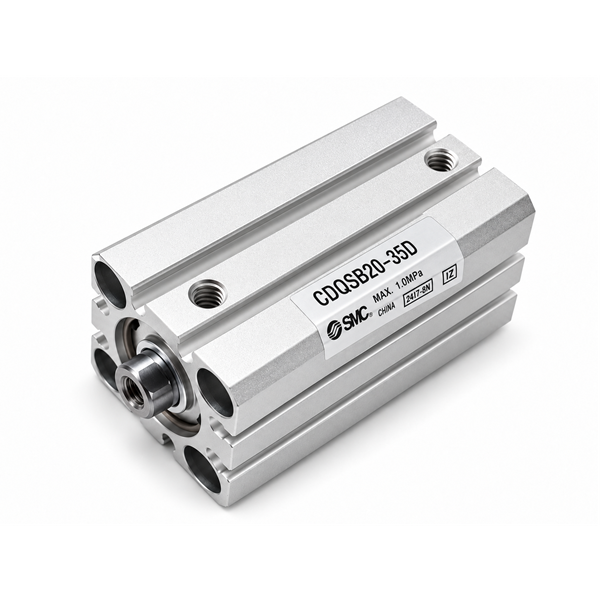

- Компактный пневмоцилиндр SMC CDQSB20-35D с диаметром поршня 20 мм и ходом 35 мм
Пневмоцилиндр SMC CDQSB20-35D — диаметр 20 мм, ход 35 мм
SMC CDQSB20-35D — компактный пневмоцилиндр двустороннего действия серии CQS с диаметром поршня 20 мм и ходом штока 35 мм. Предназначен для линейного перемещения исполнительных механизмов в промышленных пневматических системах.
Цилиндр имеет односторонний шток, встроенный магнит для применения совместимых датчиков положения и компактное исполнение корпуса. Используется в автоматизированных механизмах перемещения, фиксации и позиционирования.
CDQSB20-35D
SMC
20 мм
35 мм
Заказать пневмоцилиндр SMC CDQSB20-35D для производства
Укажите необходимое количество. Если подбираете цилиндр для замены, приложите фото маркировки установленного изделия или чертеж.
Технические характеристики SMC CDQSB20-35D
| Параметр | Значение |
|---|---|
| Модель | CDQSB20-35D |
| Производитель | SMC |
| Серия | CQS / CDQS |
| Тип | Компактный пневматический цилиндр |
| Принцип действия | Двустороннее действие |
| Исполнение штока | Односторонний шток |
| Диаметр поршня | 20 мм |
| Ход штока | 35 мм |
| Магнит поршня | Встроенный |
| Датчики положения | Возможна установка совместимых магнитных датчиков |
| Крепление | Исполнение B, сквозные и резьбовые монтажные отверстия |
| Конец штока | Стандартное исполнение с внутренней резьбой |
| Рабочая среда | Сжатый воздух |
Рабочее давление, допустимые нагрузки, скорость перемещения, температурные ограничения и присоединительные размеры определяются документацией SMC для соответствующего исполнения цилиндра.
Назначение и принцип работы пневмоцилиндра
Пневмоцилиндр SMC CDQSB20-35D преобразует энергию сжатого воздуха в поступательное перемещение штока. Подача воздуха в соответствующую рабочую полость обеспечивает выдвижение или втягивание штока.
Двустороннее действие позволяет управлять перемещением в обоих направлениях. Компактный корпус удобен для монтажа в механизмах с ограниченным пространством.
Цилиндр может использоваться в механизмах подачи, перемещения, прижима и позиционирования деталей при соблюдении допустимых нагрузок и монтажных требований.
Преимущества конструкции SMC CDQSB20-35D
Небольшая длина корпуса облегчает размещение цилиндра в ограниченном монтажном пространстве.
Движение штока в обоих направлениях управляется подачей сжатого воздуха.
Позволяет использовать совместимые датчики для контроля положения поршня.
Предусмотрены способы крепления, соответствующие исполнению B серии CQS.
Совместимость и подбор для оборудования
Пневмоцилиндр CDQSB20-35D предназначен для промышленных пневматических систем, соответствующих его рабочим и присоединительным параметрам.
При замене ранее установленного цилиндра необходимо проверить полный артикул, диаметр поршня, ход штока, монтажные размеры, тип крепления, исполнение конца штока и расположение пневматических соединений.
Проверка взаимозаменяемости
Совпадение диаметра поршня 20 мм и хода штока 35 мм не гарантирует совместимость с другим цилиндром. Для проверки направьте маркировку старого изделия, фото или монтажный чертеж.
Монтаж и эксплуатация
Перед установкой необходимо сверить монтажные размеры, параметры сжатого воздуха и расчетную нагрузку. Подключение пневматических линий выполняется с учетом схемы управления механизмом.
При наличии боковых нагрузок следует соблюдать ограничения по нагрузке на шток. При необходимости используются внешние направляющие элементы механизма.
Для контроля положения поршня допускается применение совместимых датчиков, подобранных по каталогу SMC. Датчик не следует считать входящим в комплект поставки без подтверждения комплектации.
Техническая документация SMC
SMC CQS — каталог компактных пневмоцилиндров, технические характеристики и размеры (PDF).
Другие цилиндры, датчики, клапаны и комплектующие представлены в разделе компоненты SMC.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформляем счет и договор по условиям сделки. Оплата по безналичному расчету.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость и сроки поставки определяются условиями конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Уточняем необходимую позицию по маркировке пневмоцилиндра.
Подготовим КП на необходимое количество изделий.
Уточняем актуальные условия заказа по конкретной позиции.
Сверяем модель и основные характеристики при подборе замены.
Принимаем запросы на другие цилиндры, датчики, клапаны и комплектующие.
Счет, договор и закрывающие документы в соответствии с условиями сделки.
Заказать пневмоцилиндр SMC CDQSB20-35D
Укажите артикул и количество. Для проверки совместимости приложите фото маркировки цилиндра или чертеж.
Частые вопросы о SMC CDQSB20-35D
Какие характеристики у пневмоцилиндра CDQSB20-35D?
Это компактный пневмоцилиндр SMC двустороннего действия с диаметром поршня 20 мм и ходом штока 35 мм. Имеет односторонний шток и встроенный магнит.
Можно ли установить датчик положения поршня?
Да, встроенный магнит позволяет использовать совместимые датчики положения. Конкретную модель датчика необходимо выбирать по каталогу SMC с учетом условий подключения.
Можно ли заменить другой цилиндр моделью CDQSB20-35D?
Возможность замены определяется совпадением монтажных размеров, хода, диаметра, крепления, исполнения штока и рабочих параметров. Совпадения только диаметра и хода недостаточно.
Как заказать SMC CDQSB20-35D?
Укажите артикул CDQSB20-35D и необходимое количество. Для закупки юридическому лицу или ИП можно запросить счет или коммерческое предложение.
