CDQSB16-45DC Пневмоцилиндр диаметр 16 мм, ход 45 мм SMC
-

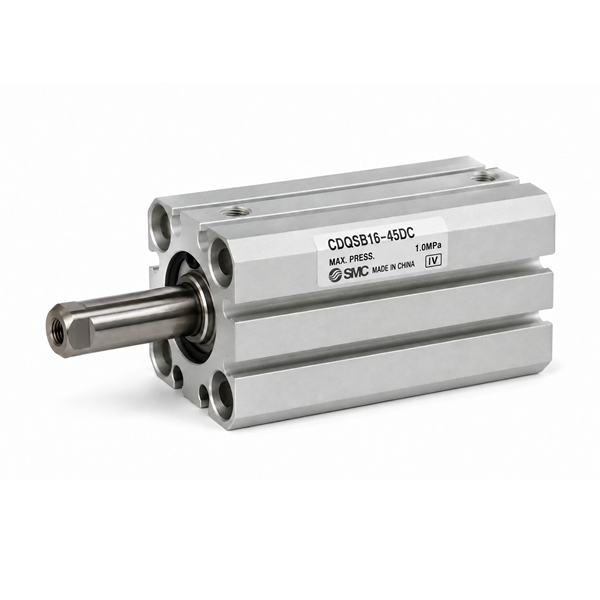

- Компактный пневмоцилиндр SMC CDQSB16-45DC, диаметр 16 мм, ход 45 мм
Пневмоцилиндр SMC CDQSB16-45DC — диаметр 16 мм, ход 45 мм
SMC CDQSB16-45DC — компактный пневматический цилиндр серии CQS двустороннего действия с односторонним штоком. Диаметр поршня составляет 16 мм, ход штока — 45 мм. Цилиндр предназначен для линейного перемещения, прижима и позиционирования механизмов промышленного оборудования.
Пневмоцилиндр оснащен встроенным магнитом для контроля положения поршня и резиновым демпфером для смягчения ударов в конце хода. Базовое исполнение крепления B предусматривает монтаж через отверстия корпуса. Компактная конструкция подходит для механизмов с ограниченным монтажным пространством.
CDQSB16-45DC
16 мм
45 мм
Резиновое
Заказать пневмоцилиндр SMC CDQSB16-45DC
Укажите количество. Для подбора замены приложите фото маркировки цилиндра и модель оборудования.
Технические характеристики SMC CDQSB16-45DC
| Параметр | Значение |
|---|---|
| Производитель | SMC |
| Модель | CDQSB16-45DC |
| Серия | CQS / CDQS |
| Тип изделия | Компактный пневмоцилиндр |
| Принцип действия | Двустороннее действие |
| Исполнение штока | Односторонний шток |
| Диаметр поршня | 16 мм |
| Ход штока | 45 мм |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 0,07-1,0 МПа |
| Проверочное давление | 1,5 МПа |
| Скорость перемещения поршня | 50-500 мм/с |
| Температура эксплуатации без датчика | От -10 до +70 °C, без замерзания |
| Температура эксплуатации с датчиком | От -10 до +60 °C, без замерзания |
| Демпфирование | Резиновый демпфер |
| Допустимая кинетическая энергия | 0,075 Дж с резиновым демпфером |
| Магнит поршня | Встроенный |
| Способ крепления | B — базовое, через сквозные или резьбовые отверстия корпуса |
| Смазка | Дополнительная смазка не требуется |
| Штатный датчик положения | Модель поставляется без установленного датчика |
Расшифровка артикула CDQSB16-45DC
CDQS обозначает компактный пневмоцилиндр серии CQS со встроенным магнитом; B — базовый тип крепления; 16 — диаметр поршня 16 мм; 45 — ход штока 45 мм; D — двустороннее действие; C — исполнение с резиновым демпфером.
Отсутствие дополнительного суффикса датчика означает, что модель обозначена без установленного датчика положения. При подборе другой комплектации необходимо учитывать полный артикул.
Назначение и принцип работы
Пневмоцилиндр SMC CDQSB16-45DC преобразует энергию сжатого воздуха в поступательное движение штока. Подача воздуха в соответствующую полость цилиндра обеспечивает выдвижение или втягивание штока.
Компактное исполнение позволяет использовать цилиндр в механизмах, где требуется ограниченный ход линейного перемещения при небольшом монтажном пространстве. Встроенный магнит дает возможность контролировать положение поршня с помощью совместимого датчика.
Особенности конструкции
Серия CQS предназначена для размещения пневматического привода в ограниченном монтажном пространстве.
Управление выдвижением и втягиванием штока осуществляется подачей сжатого воздуха.
Демпфер смягчает удар поршня в конце хода в пределах допустимой кинетической энергии.
Позволяет использовать совместимые датчики для контроля положения поршня.
Датчики положения и дополнительная комплектация
Пневмоцилиндр CDQSB16-45DC оснащен встроенным магнитом и допускает установку совместимых датчиков положения SMC. Датчик выбирается по таблице совместимости для серии CQS, типу электрического выхода, длине кабеля и условиям подключения.
Датчик положения, соединительные фитинги и другие дополнительные компоненты подбираются отдельно. Комплектность заказа определяется согласованной спецификацией.
Совместимость и замена пневмоцилиндра
CDQSB16-45DC применяется в пневматических механизмах производственного оборудования, соответствующих его монтажным и рабочим параметрам. Для подбора замены важно сверить полный артикул, диаметр поршня, ход штока, конструкцию демпфера, крепление и присоединительные размеры.
Совпадение диаметра 16 мм и хода 45 мм не гарантирует полную взаимозаменяемость с пневмоцилиндром другой серии или исполнения.
Для проверки направьте полную модель установленного цилиндра, фото маркировки и при необходимости монтажный чертеж или сведения о станке.
Документация SMC
SMC CDQSB16-45DC — официальный каталог модели.
SMC CQS — характеристики, размеры, монтаж и варианты исполнения (PDF).
Другие пневмоцилиндры, датчики, клапаны и компоненты доступны в разделе компоненты SMC.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформляем договор и счет по условиям сделки. Оплата по безналичному расчету.
Доставка транспортными компаниями или самовывоз по согласованию. Стоимость и сроки зависят от условий конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по точным обозначениям пневмоцилиндров SMC.
Подготовим КП на необходимое количество цилиндров.
Уточняем возможность заказа и актуальные условия по конкретной позиции.
Сверяем модель цилиндра и основные параметры при подборе замены.
Принимаем запросы на датчики, клапаны и другие элементы пневмосистем.
Счет, договор и закрывающие документы по условиям сделки.
Заказать пневмоцилиндр SMC CDQSB16-45DC
Укажите артикул и количество. Для проверки замены можно приложить фото маркировки цилиндра.
Частые вопросы о SMC CDQSB16-45DC
Какие основные характеристики у CDQSB16-45DC?
Это компактный пневмоцилиндр SMC с диаметром поршня 16 мм и ходом штока 45 мм. Цилиндр двустороннего действия со встроенным магнитом и резиновым демпфером.
Что означает буква C в конце артикула?
Буква C обозначает исполнение с резиновым демпфером для смягчения удара поршня в конце хода.
Входит ли датчик положения в комплект?
Базовое исполнение CDQSB16-45DC предусматривает встроенный магнит, но не содержит в артикуле обозначения установленного датчика положения. Датчик необходимо подбирать отдельно.
Как подобрать пневмоцилиндр для замены?
Для подбора необходимо сверить полный артикул, ход и диаметр поршня, способ крепления, присоединительные размеры и исполнение демпфирования. Можно направить фотографию маркировки старого цилиндра.
