CDJ2B10-40AZ-B Пневмоцилиндр 10×40 мм SMC
-

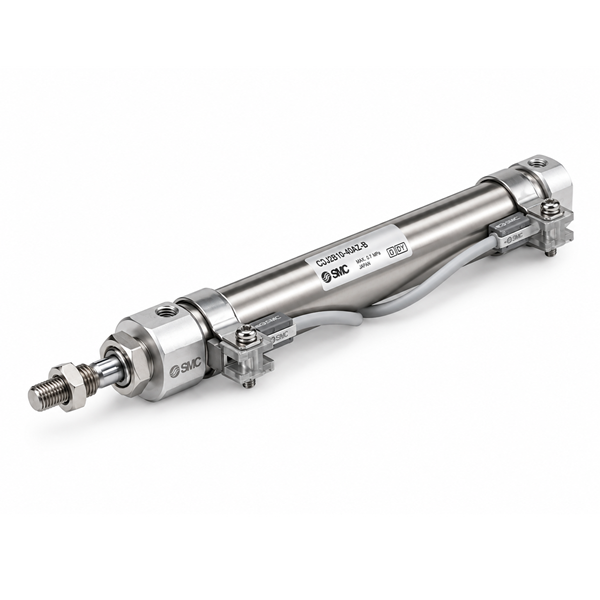

- Пневмоцилиндр SMC CDJ2B10-40AZ-B, диаметр поршня 10 мм, ход штока 40 мм
Пневмоцилиндр SMC CDJ2B10-40AZ-B — диаметр 10 мм, ход 40 мм
SMC CDJ2B10-40AZ-B — пневматический цилиндр серии CJ2-Z двустороннего действия с односторонним штоком, диаметром поршня 10 мм и ходом 40 мм. Предназначен для линейного перемещения исполнительных механизмов в системах промышленной пневмоавтоматики.
Цилиндр оснащен пневматическим демпфированием для смягчения движения в конце хода и встроенным магнитом поршня для установки датчика положения. Базовое крепление корпуса, пневматические присоединения M5 × 0,8 и возможность ленточного крепления датчика учитываются при подборе замены.
CDJ2B10-40AZ-B
10 мм
40 мм
Пневматическое
Нужен пневмоцилиндр SMC CDJ2B10-40AZ-B?
Укажите количество для подготовки счета или коммерческого предложения. При подборе замены можно приложить фото маркировки установленного цилиндра.
Технические характеристики SMC CDJ2B10-40AZ-B
| Характеристика | Значение |
|---|---|
| Производитель | SMC |
| Модель | CDJ2B10-40AZ-B |
| Серия | CJ2-Z / CDJ2-Z |
| Тип | Пневматический цилиндр |
| Принцип действия | Двустороннее действие |
| Шток | Односторонний |
| Диаметр поршня | 10 мм |
| Ход штока | 40 мм |
| Тип демпфирования | Пневматическое |
| Встроенный магнит | Есть |
| Крепление корпуса | Базовое, исполнение B |
| Крепление датчика | Ленточное, исполнение B |
| Пневматические присоединения | M5 × 0,8 |
| Резьба конца штока | M4 × 0,7 |
| Расположение пневмопорта задней крышки | Перпендикулярно оси цилиндра |
Расшифровка обозначения CDJ2B10-40AZ-B
Обозначение CDJ2 относится к цилиндрам серии CJ2 со встроенным магнитом. Буква B после обозначения серии указывает на базовое крепление, 10 — диаметр поршня 10 мм, 40 — ход штока 40 мм. Обозначение A соответствует пневматическому демпфированию, Z — обновленной серии CJ2-Z. Конечное -B указывает на ленточное крепление датчика положения.
При заказе важно использовать весь артикул. Исполнения с другим демпфированием, креплением датчика или ходом штока не являются автоматически взаимозаменяемыми.
Назначение и принцип работы
SMC CDJ2B10-40AZ-B преобразует энергию сжатого воздуха в поступательное движение штока. При попеременной подаче воздуха в полости цилиндра шток выдвигается и втягивается, выполняя перемещение рабочего механизма.
Цилиндры такого типа используют в компактных механизмах подачи, позиционирования, фиксации и перемещения деталей на автоматизированных производственных линиях. При выборе учитывают требуемое усилие, ход штока, скорость и доступное место установки.
Особенности конструкции
Снижает ударную нагрузку при движении поршня к концу хода в предусмотренных производителем режимах.
Подача сжатого воздуха управляет движением штока в обоих направлениях.
Позволяет контролировать положение поршня с помощью совместимого магнитного датчика.
Предусмотрен монтаж совместимого датчика на корпус цилиндра с соответствующим креплением.
Датчики положения и дополнительные компоненты
Цилиндр CDJ2B10-40AZ-B имеет встроенный магнит для установки датчика положения. Для данного артикула датчик не задан, поэтому при заказе системы с обратной связью его необходимо выбирать отдельно.
Подбор датчика выполняется по официальной таблице совместимости серии CJ2-Z, условиям подключения, типу электрического выхода и длине кабеля. Также могут потребоваться фитинги, трубки и элементы монтажа.
Совместимость и подбор замены
SMC CDJ2B10-40AZ-B применяется в пневматических узлах, рассчитанных на диаметр поршня 10 мм, ход 40 мм и базовое крепление цилиндра. Применимость к конкретному станку определяется конструкцией установленного узла и его технической спецификацией.
При замене следует сверить полный артикул, посадочные размеры, резьбу штока, расположение пневмопортов, тип демпфирования и способ крепления датчика. Совпадение диаметра и хода само по себе не гарантирует совместимости.
Полную маркировку цилиндра, количество, фото установленной детали и при необходимости модель станка или монтажный чертеж.
Техническая документация SMC
SMC CJ2 — официальный каталог серии, характеристики и монтажные размеры (PDF).
SMC CJ2-Z — руководство по эксплуатации (PDF).
Другие пневмоцилиндры, датчики и элементы пневмоавтоматики: компоненты SMC в каталоге НОЙНЕР.
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформление по договору и счету, оплата по безналичному расчету.
Доставка транспортными компаниями или самовывоз по согласованию. Условия и сроки определяются для конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки.
Преимущества заказа в НОЙНЕР
Принимаем запросы по полным заводским обозначениям компонентов.
Подготовим КП на необходимое количество пневмоцилиндров.
Уточняем полную модель и важные параметры при подборе замены.
Сообщаем возможность заказа и согласованные условия по позиции.
Можно направить запрос на цилиндры, датчики и другие компоненты SMC.
Счет, договор и документы по условиям сделки.
Заказать пневмоцилиндр SMC CDJ2B10-40AZ-B
Укажите артикул и количество для подготовки коммерческого предложения или счета.
Частые вопросы о CDJ2B10-40AZ-B
Какие характеристики у пневмоцилиндра CDJ2B10-40AZ-B?
Диаметр поршня — 10 мм, ход штока — 40 мм. Это цилиндр двустороннего действия с односторонним штоком, пневматическим демпфированием и встроенным магнитом.
Какое демпфирование у CDJ2B10-40AZ-B?
В модели предусмотрено пневматическое демпфирование. Оно отличается от исполнения CJ2-Z с резиновым демпфером.
Есть ли датчик положения в комплекте?
В артикуле CDJ2B10-40AZ-B датчик положения не задан. Цилиндр имеет встроенный магнит и предусматривает ленточное крепление совместимого датчика.
Как подобрать этот пневмоцилиндр для замены?
Сверьте полный артикул, монтажные размеры, диаметр поршня, ход штока, пневмопорты и демпфирование. Для проверки можно направить фото маркировки установленного цилиндра.
