CAD32C7 Промежуточное реле 3НО+2НЗ SCHNEIDER
Задать вопрос ведущему специалисту
+7 (495) 199-79-79
Запрос в 1 клик
СкачатьTehnicheskoe-opisanie-CAD32C7-promezhutochnogo-rele-3NO2NZ-SCHNEIDER.pdf

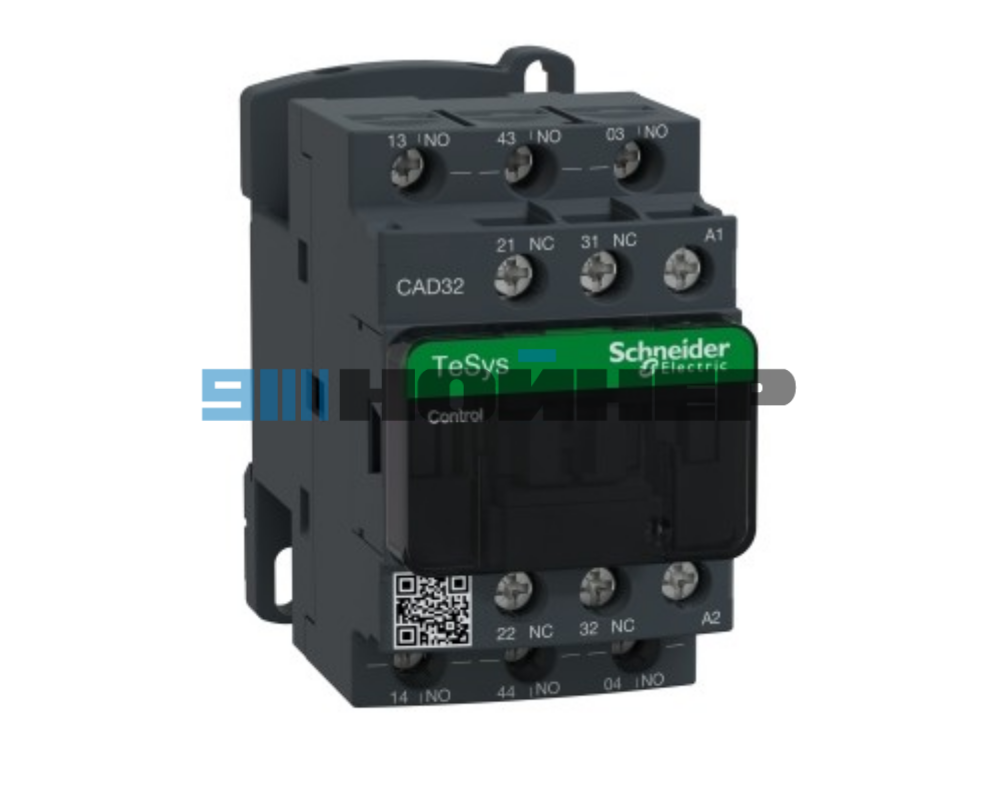

Реле управления, TeSys D, 3НО+2НЗ, <= 690 В — 32 В AC стандартная катушка, SCHNEIDER
| АРТИКУЛ | CAD32C7 |
Технические характеристики
| Основные характеристики |
|
|---|---|
| Серия | TeSys |
| Название продукта | TeSys CAD |
| Тип продукта или компонента | Реле управления |
| Краткое название устройства | CAD |
| Применение контактора | Цепь управления |
| Дополнительные характеристики | |
| Категория использования | AC-14 AC-15 DC-13 |
| Состав контактов по полю | 3 NO + 2 NC |
| [Ue] Номинальное рабочее напряжение | <= 690 В AC 25…400 Гц |
| Тип контрольной цепи | AC на 50/60 Гц |
| [Uc] Напряжение контрольной цепи | 32 В AC 50/60 Гц |
| [Uimp] Номинальное импульсное напряжение | 6 кВ в соответствии с IEC 60947 |
| [Ith] Условный тепловой ток в свободном воздухе | 10 А (при 60 °C) |
| Irms Номинальная способность включения | 140 А AC в соответствии с IEC 60947-5-1 250 А DC в соответствии с IEC 60947-5-1 |
| [Icw] Номинальный ток короткого замыкания | 100 А — 1 с 120 А — 500 мс 140 А — 100 мс |
| Номинальный ток предохранителя | 10 А gG в соответствии с IEC 60947-5-1 |
| [Ui] Номинальное изоляционное напряжение | 600 В UL сертифицировано 600 В CSA сертифицировано 690 В в соответствии с IEC 60947-5-1 |
| Монтажная опора | Плита Рельс |
| Соединения — клеммы | Винтовые зажимы 1 кабель(ей) 1…4 мм² гибкий без конца кабеля Винтовые зажимы 2 кабеля(ей) 1…4 мм² гибкий без конца кабеля Винтовые зажимы 1 кабель(ей) 1…4 мм² гибкий с концом кабеля Винтовые зажимы 2 кабеля(ей) 1…2.5 мм² гибкий с концом кабеля Винтовые зажимы 1 кабель(ей) 1…4 мм² жесткий без конца кабеля Винтовые зажимы 2 кабеля(ей) 1…4 мм² жесткий без конца кабеля |
| Крутящий момент | 1.2 Н·м — на винтовых зажимах — с отверткой Philips №2 1.2 Н·м — на винтовых зажимах — с плоской отверткой Ø 6 мм |
| Границы напряжения контрольной цепи | 0.3…0.6 Uc (-40…70 °C): отключение AC 50/60 Гц 0.8…1.1 Uc (-40…60 °C): рабочее состояние AC 50 Гц 0.85…1.1 Uc (-40…60 °C): рабочее состояние AC 60 Гц 1…1.1 Uc (60…70 °C): рабочее состояние AC 50/60 Гц |
| Время срабатывания | 12…22 мс при подаче напряжения на катушку и закрытии NO 4…12 мс при отключении катушки и открытии NO 4…19 мс при подаче напряжения на катушку и открытии NC 6…17 мс при отключении катушки и закрытии NC |
| Механическая долговечность | 30 миллионов циклов |
| Максимальная рабочая частота | 180 циклов/мин |
| Пусковая мощность в VA | 70 VA 50 Гц (при 20 °C) |
| Потребление мощности в VA при удержании | 8 VA 50 Гц (при 20 °C) |
| Минимальное переключающее напряжение | 17 В |
| Минимальный переключающий ток | 5 мА |
| Время перекрытия | 1.5 мс при подаче напряжения между NC и NO контактом 1.5 мс при отключении между NC и NO контактом |
| Сопротивление изоляции | > 10 МΩ |
|
Механическая прочность |
Удары, реле открыто: 10 Gn в течение 11 мс в соответствии с IEC 60068-2-27 Удары, реле закрыто: 15 Gn в течение 11 мс в соответствии с IEC 60068-2-27 Вибрации, реле открыто: 2 Gn, 5…300 Гц в соответствии с IEC 60068-2-6 Вибрации, реле закрыто: 4 Gn, 5…300 Гц в соответствии с IEC 60068-2-6 |
| Высота | 77 мм |
| Ширина | 45 мм |
| Глубина | 84 мм |
| Чистый вес | 0,58 кг |
| Окружающая среда | |
| Стандарты | EN/IEC 60947-5-1 GB/T 14048.5 UL 60947-5-1 CSA C22.2 No 60947-5-1 JIS C8201-5-1 |
| Сертификация продукта | CB CCC UL CSA EAC CE UKCA |
| Степень защиты IP | IP2X передняя поверхность в соответствии с VDE 0106 |
| Защитная обработка | TH в соответствии с IEC 60068 |
| Температура окружающего воздуха для эксплуатации | -40…60 °C 60…70 °C с понижением характеристик |
| Температура окружающего воздуха для хранения | -60…80 °C |
| Рабочая высота | 0…3000 м |
Реле управления TeSys D, 5 контактов (3НО + 2НЗ), 10А/690В, для управления электромагнитными нагрузками AC-15/DC-13. Обеспечивает цепь управления 32В 50/60Hz AC, подключение с помощью винтовых зажимов. Для высоких рабочих скоростей до 180 циклов/мин и температуры окружающей среды -40/+60°C обеспечивает высокую надежность и долговечность. Компактное (ширина 45 мм), для крепления на 35-мм DIN-рейке или крепления винтом. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine), продукт Green Premium (RoHS/REACh).
