BNS02M0 Блочный выключатель BNS 813-B04-L12-61-A-22-04 BALLUFF
Блочный выключатель Balluff BNS 813-B04-L12-61-A-22-04 (BNS02M0)
Balluff BNS 813-B04-L12-61-A-22-04 (BNS02M0) — механический многопозиционный блочный выключатель с четырьмя точками переключения и роликовыми толкателями. Предназначен для контроля положений и передачи дискретных сигналов в системах управления промышленным оборудованием.
Выключатель рассчитан на рабочее напряжение 250 В AC и длительный ток 6 А, имеет расстояние между точками переключения 12 мм и степень защиты IP67. Корпус изготовлен из анодированного алюминия. Контакты подключаются через винтовые клеммы.
BNS02M0
4
250 В AC
IP67
Заказать Balluff BNS02M0
Укажите количество выключателей. Для проверки замены можно приложить фото маркировки, схему подключения или спецификацию оборудования.
Технические характеристики Balluff BNS02M0
| Параметр | Значение |
|---|---|
| Производитель | Balluff GmbH |
| Полный артикул | BNS 813-B04-L12-61-A-22-04 |
| Код заказа | BNS02M0 |
| Тип изделия | Механический блочный выключатель положения |
| Количество точек переключения | 4 |
| Тип толкателя | С подшипником качения |
| Расстояние между точками переключения | 12 мм |
| Контактный элемент | BSE 85 |
| Контактная схема | Один замыкающий и один размыкающий контакт, принудительное размыкание NC |
| Длительный ток | 6 А |
| Номинальное рабочее напряжение | 250 В AC |
| Частота переключений | До 160 в минуту |
| Тип подключения | Винтовые клеммы |
| Материал контактов | Серебро |
| Материал корпуса | Анодированный алюминий |
| Габариты | 79 × 60 × 73 мм |
| Способ монтажа | Вертикальный |
| Направление воздействия | Продольно, параллельно монтажной поверхности |
| Скорость воздействия | До 80 м/мин |
| Усилие переключения | 30 Н |
| Повторяемость переключения | ±0,02 мм |
| Степень защиты | IP67 |
| Рабочая температура | От -5 до +85 °C |
Назначение и принцип работы
Выключатель BNS02M0 содержит четыре механические точки срабатывания, на которые последовательно воздействует движущийся кулачок или другой предусмотренный конструкцией элемент оборудования. При воздействии переключаются электрические контакты, передавая сигнал в систему управления.
Такой принцип позволяет контролировать заданные положения подвижных механизмов. Конкретное применение зависит от электрической схемы, монтажного расположения и условий работы станка или линии.
Особенности конструкции Balluff BNS 813
Позволяют контролировать несколько положений подвижного механизма одним блоком.
Механическое воздействие передается через элементы с подшипниками качения.
Конструкция размыкающих контактов соответствует заявленному изготовителем исполнению.
Анодированный алюминиевый корпус и предусмотренное исполнением уплотнение для промышленной эксплуатации.
Применение в промышленном оборудовании
Многопозиционные механические выключатели применяются в системах контроля положения подвижных узлов, механизмах перемещения и автоматизированных производственных линиях.
Для мебельных, деревообрабатывающих и других станков совместимость определяется по полному каталожному номеру и электрической схеме оборудования. Использование аналогичного по виду блока другого исполнения Balluff без проверки монтажных и электрических параметров не рекомендуется.
Что проверить при замене BNS02M0
Для подбора замены необходимо сверить полное обозначение BNS 813-B04-L12-61-A-22-04, количество точек переключения, расстояние между ними, тип толкателей, монтажную геометрию, схему контактов и характеристики электрической нагрузки.
Код BNS02M0 или полный артикул, количество выключателей и при необходимости модель оборудования, фотографию старого блока или схему подключения.
Использование в цепях безопасности
Balluff указывает для данной модели контакты с принудительным размыканием и исполнение согласно DIN EN 60204-1. Однако соответствие защитной функции конкретного оборудования зависит от всей схемы управления, ее архитектуры и расчета функциональной безопасности.
При использовании выключателя в защитных цепях следует руководствоваться документацией Balluff и проектом системы безопасности оборудования. Само наличие контакта с принудительным размыканием не подтверждает безопасность всей машины.
Заводская документация Balluff

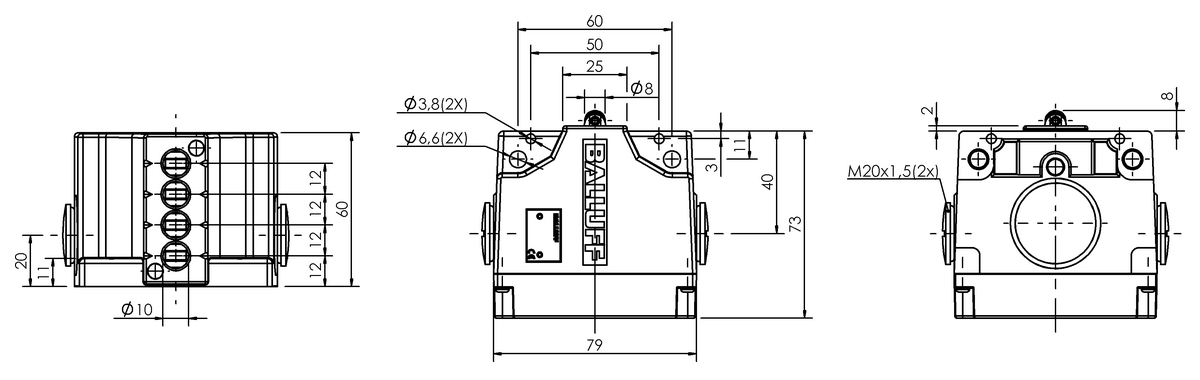

Balluff BNS02M0 — официальная карточка, технические данные и чертеж.
Скачать datasheet Balluff BNS02M0 на русском языке (PDF).
Оплата и доставка
НОЙНЕР работает только с юридическими лицами и индивидуальными предпринимателями. Оформление по договору и счету, оплата по безналичному расчету.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость определяются условиями конкретного заказа.
Подробнее: условия сотрудничества, оплаты и доставки НОЙНЕР.
Преимущества заказа в НОЙНЕР
Принимаем запросы по точным заводским кодам компонентов.
Подготавливаем КП на необходимое количество изделий.
Уточняем полный артикул, электрические и монтажные параметры.
Согласовываем условия приобретения конкретной позиции.
Можно направить перечень выключателей, датчиков и других компонентов.
Счет, договор и закрывающие документы по условиям сделки.
Заказать Balluff BNS02M0
Укажите артикул и количество для подготовки счета или коммерческого предложения.
Частые вопросы о Balluff BNS02M0
Чем отличаются BNS02M0 и BNS 813-B04-L12-61-A-22-04?
Это два обозначения одного выключателя Balluff: короткий код заказа BNS02M0 и полное модельное обозначение BNS 813-B04-L12-61-A-22-04.
Сколько точек переключения у BNS02M0?
Четыре механические точки переключения с роликовыми толкателями. Расстояние между соседними точками составляет 12 мм.
Какие электрические характеристики у выключателя?
Для четырех точек Balluff указывает номинальное рабочее напряжение 250 В AC и длительный ток 6 А. Конкретные условия коммутации необходимо сверить с технической документацией.
Можно ли установить вместо BNS02M0 другой блочный выключатель Balluff?
Только после проверки полного артикула, расположения точек, механического воздействия, контактной схемы, размеров и электрических характеристик.
