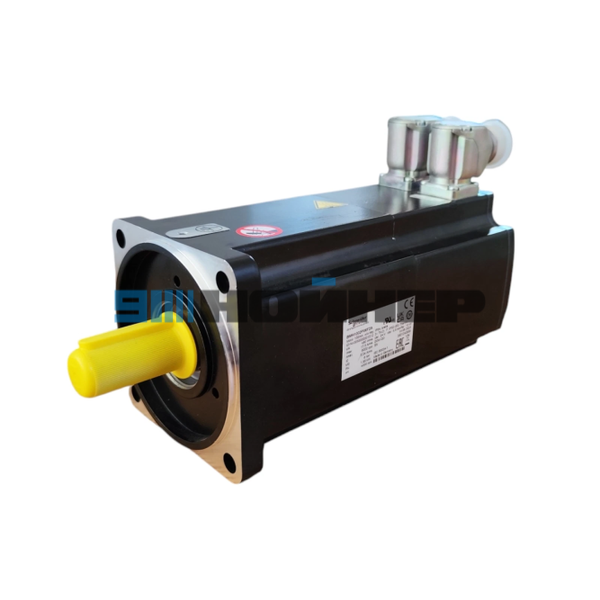

Серводвигатель Schneider Electric BMH1003P16A2A 2,7 кВт, Lexium 32
Schneider Electric BMH1003P16A2A — трехфазный синхронный серводвигатель серии BMH для систем управления движением Lexium 32. Номинальная выходная мощность составляет 2,7 кВт, номинальная скорость — 4000 об/мин, максимальная механическая скорость — 6000 об/мин.
Двигатель имеет номинальный момент 6,2 Н·м, непрерывный момент при остановленном роторе 8,4 Н·м и пиковый момент 25,1 Н·м в сочетании с сервоприводом LXM32.D30N4 при трехфазном питании 400-480 В. Исполнение без удерживающего тормоза, с валом под шпонку, однооборотным абсолютным энкодером SinCos Hiperface и защитой IP54.
BMH1003P16A2A
2,7 кВт
6,2 Н·м
Без тормоза, IP54
Заказать Schneider BMH1003P16A2A
Укажите количество серводвигателей. Для проверки исполнения приложите маркировку установленного двигателя и модель сервопривода.
Технические характеристики BMH1003P16A2A
| Характеристика | Значение |
|---|---|
| Производитель | Schneider Electric |
| Артикул | BMH1003P16A2A |
| Серия | BMH / Lexium 32 |
| Тип | Синхронный серводвигатель с постоянными магнитами |
| Номинальная выходная мощность | 2700 Вт |
| Номинальный момент | 6,2 Н·м |
| Непрерывный момент при остановленном роторе | 8,4 Н·м |
| Пиковый момент | 25,1 Н·м |
| Номинальная скорость | 4000 об/мин |
| Максимальная механическая скорость | 6000 об/мин |
| Совместимый сервопривод | LXM32.D30N4, 400-480 В, трехфазный |
| Энкодер | Однооборотный абсолютный SinCos Hiperface |
| Разрешение обратной связи | 32768 точек/оборот |
| Вал | Со шпоночным пазом, диаметр 19 мм, длина 40 мм |
| Удерживающий тормоз | Нет |
| Степень защиты | IP54 |
| Размер фланца | 100 мм |
| Диаметр центрирующего бурта | 95 мм |
| Монтажные отверстия | 4 отверстия диаметром 9 мм, окружность 115 мм |
| Подключение | Поворотные угловые разъемы |
| Охлаждение | Естественная конвекция |
| Инерция ротора | 9,37 кг·см² |
| Длина двигателя | 192,6 мм |
| Масса | 6,5 кг |
Мощность, моменты и номинальная скорость приведены для сочетания с LXM32.D30N4 при трехфазном питании 400-480 В по техническому описанию Schneider Electric. Параметры других сочетаний необходимо проверять отдельно.
Назначение серводвигателя
BMH1003P16A2A предназначен для сервосистем, которым необходимы управляемое вращение, регулирование скорости и точное позиционирование исполнительных механизмов. Двигатели серии BMH используются в промышленной автоматизации, в том числе в станочном, упаковочном, транспортном и другом оборудовании.
В составе системы Lexium 32 серводвигатель получает питание от сервопреобразователя, а энкодер передает информацию для обратной связи по движению. Сам по себе двигатель не заменяет сервопривод и требует соответствующей системы управления.
Совместимость с Schneider Lexium 32
Schneider Electric указывает для BMH1003P16A2A сочетание с LXM32.D30N4 при трехфазном питании 400-480 В. Это подтвержденная конфигурация для приведенных номинальных характеристик.
Если двигатель устанавливается вместо вышедшего из строя, необходимо учитывать полную маркировку, наличие или отсутствие тормоза, тип энкодера, исполнение вала, подключение и параметры существующего привода. Другие модификации BMH1003 не считаются автоматически взаимозаменяемыми.
Особенности конструкции BMH1003P16A2A
Однооборотный абсолютный энкодер с разрешением 32768 точек/оборот для передачи данных о положении и движении.
Диаметр вала 19 мм, длина 40 мм. Для замены необходимо обеспечить соответствие установленной механической передаче.
Позволяют ориентировать кабельные подключения с учетом свободного пространства и конструкции оборудования.
Фланцевое крепление и степень защиты IP54 по спецификации производителя. Исполнение двигателя не имеет удерживающего тормоза.
Комплектация и подключение
Предмет заказа — серводвигатель Schneider Electric с артикулом BMH1003P16A2A. Наличие силовых кабелей, кабелей обратной связи, муфты, крепежа и других принадлежностей в конкретной поставке необходимо уточнять отдельно.
Для подключения необходимо подобрать совместимые кабели и сервопривод по каталогу Schneider Electric. Длина кабелей и тип исполнения определяются конструкцией оборудования.
Сопутствующие компоненты Schneider Electric
Совместимый сервопривод
Указан Schneider Electric для работы с BMH1003P16A2A при трехфазном питании 400-480 В. Для запроса совместного КП направьте обозначение LXM32.D30N4.
Подключение двигателя
Силовой кабель и кабель обратной связи подбираются по модели двигателя, привода и требуемой длине. Точные артикулы необходимо определить по спецификации.
Как подобрать серводвигатель на замену
Сверьте BMH1003P16A2A целиком, включая буквенные и цифровые суффиксы исполнения.
Уточните модель сервопреобразователя, тип обратной связи и параметры подключения.
Проверьте фланец, вал, шпонку, габариты и наличие удерживающего тормоза.
Сопоставьте номинальную мощность, рабочий момент, скорость и условия нагрузки.
Как заказать BMH1003P16A2A
Для получения счета или коммерческого предложения укажите точный артикул BMH1003P16A2A и необходимое количество.
- Артикул Schneider BMH1003P16A2A.
- Необходимое количество двигателей.
- Модель сервопривода и станка, если требуется проверка.
- Фото шильдика установленного двигателя при необходимости.
- Реквизиты организации и город поставки.
Техническая документация Schneider Electric
Официальная карточка Schneider Electric содержит технические параметры BMH1003P16A2A и сведения о конструкции двигателя. Русскоязычный PDF с подробными характеристиками также доступен на сайте НОЙНЕР.
BMH1003P16A2A — официальная карточка Schneider Electric
Скачать техническое описание BMH1003P16A2A на русском языке (PDF)
Другие изделия: компоненты Schneider Electric в НОЙНЕР.
Преимущества заказа запчастей в НОЙНЕР
Принимаем точные заводские обозначения серводвигателей и компонентов автоматизации.
Можно направить модель станка и сведения об установленном сервоприводе.
Учитываем полный артикул, вал, тормоз, энкодер и способ подключения.
Принимаем перечни серводвигателей и сопутствующих компонентов одним запросом.
Подготавливаем предложение по согласованным позициям и количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Сроки и стоимость уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать Schneider BMH1003P16A2A
Укажите количество для получения счета или коммерческого предложения.
Частые вопросы о BMH1003P16A2A
Какова номинальная мощность Schneider BMH1003P16A2A?
Номинальная выходная мощность составляет 2700 Вт в сочетании с LXM32.D30N4 при трехфазном питании 400-480 В. Номинальный момент — 6,2 Н·м, номинальная скорость — 4000 об/мин.
С каким сервоприводом совместим BMH1003P16A2A?
В спецификации Schneider Electric указан LXM32.D30N4 серии Lexium 32. При использовании других исполнений сервоприводов совместимость проверяется отдельно.
Есть ли у двигателя удерживающий тормоз?
Нет. Исполнение BMH1003P16A2A поставляется без встроенного удерживающего тормоза. Это особенно важно учитывать при замене двигателя в механизмах с вертикальной осью или нагрузкой, требующей удержания при отключении питания.
Как заказать BMH1003P16A2A?
Направьте артикул BMH1003P16A2A, необходимое количество и реквизиты организации. Для проверки исполнения можно приложить фотографию шильдика старого двигателя и обозначение сервопривода.
