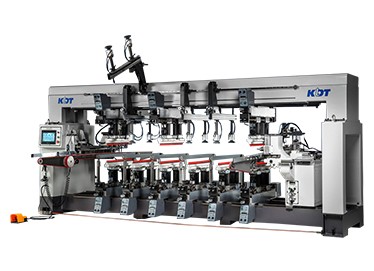

Автоматический сверлильно-присадочный станок KDT-6352
Задать вопрос ведущему специалисту:+7 (495) 199-79-79 Узнать цену
Назначение
Технические характеристики
| Ширина заготовки по Х, мм. | 250-3360 |
| Ширина заготовки по Y, мм. | 300×935 |
| Максимальная толщина заготовки, мм. | 70 |
| Максимальное расстояние между крайними шпинделями в горизонтальной плоскости, мм. | 640 |
| Максимальное расстояние между крайними вертикальными шпинделями в разведенном положении, мм. | 896 |
| Минимальное расстояние между вертикальными сверлильными группами, мм. | 128 |
| Максимальная глубина сверления горизонтальных шпинделей, мм. | 40 |
| Максимальная глубина сверления вертикальных шпинделей, мм. | 60 |
| Частота вращения сверлильных шпинделей, об/мин. | 2800 |
| Высота рабочего стола, мм. | 950 |
| Давление пневмосистемы, МПа | 0,6-0,8 |
| Количество вертикальных шпинделей, шт. | 176; (11+11)x3+(11+11)х5 |
| Количество горизонтальных шпинделей, шт. | 42; 21х2 |
| Автоматическая подача заготовок | Да |
| Сверление заготовки с четырех сторон | Да |
| Габаритные размеры в упаковке, мм. | 4780х2200х2100 |
| Габаритные размеры станка, мм. | 4670х3120х1974 |
| Масса, кг. | 4405 |
Внимание! Технические характеристики и внешний вид товара могут быть изменены производителем без предварительного уведомления.
Отличительные особенности
- Высокая жесткость;
- Мощные, надежные привода;
- Сверление детали с четырех сторон;
- Автоматическая подача заготовок в рабочую зону;
- Возможность встраивать в поточную линию;
- Два варианта выгрузки деталей из станка «назад/вперед»;
- Промышленный дисплей с сиcтемой «Touch screen»;
- Безупречное качество и точность обработки;
- Фиксация сверлильных групп осуществляется с помощью пневматики;
- Цифровые счетчики на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой.
- Возможность поворота сверлильной группы на 90 градусов;
Конструктивные преимущества
Станина станка
Станина станка выполнена из профиля увеличенного сечения, что дополнительно придает жесткость конструкции и минимизирует вибрации, возникающие во время работы.
Сверление детали осуществляется с четырех сторон
Сверление детали осуществляется с четырех сторон.
Управление станком
Управление станком осуществляется с помощью специального пульта оборудованным промышленным дисплеем с системой «Touch screen». Значки включения/выключения узлов и агрегатов на дисплее интуитивно понятны и не требуют специальных навыков для работы на станке. Пульт управления русифицирован.
Автоматическая подача
Автоматическая подача деталей в рабочую зону, обеспечивает максимальную производительность станка в условиях серийного производства.
Станок может работать в двух режимах:
- проходной режим, работают два оператора.
- возвратный режим, работает один оператор.
Цифровые счетчики
Цифровые счетчики производства компании SIKO Германия на сверлильных группах, позволяют делать быструю и точную перенастройку с одного размера на другой.
Возможность поворота сверлильной группы на 90 градусов
Возможность поворота сверлильной группы на 90 градусов позволяет оптимизировать процесс сверления.
Опоры на сверлильных группах
Опоры на сверлильных группах оборудованы роликами для позиционирования заготовок не царапая их.
Перемещение вертикальных сверлильных групп
Перемещение вертикальных сверлильных групп происходит по линейным направляющим, что обеспечивают плавное перемещение.
Фиксация сверлильных групп
Фиксация сверлильных групп осуществляется с помощью пневматики.
