- ATV312H075M2 Преобразователь частоты SCHNEIDER

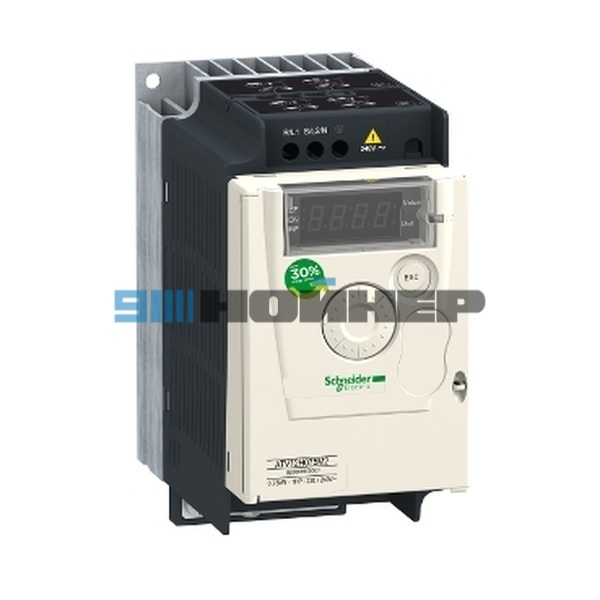

Преобразователь частоты Schneider Electric ATV312H075M2 — 0.75 кВт, 240В, однофазный
Важная информация: Продукт снят с производства 27 января 2021 года. Дата окончания обслуживания: 31 декабря 2026 года. Рекомендуемая замена: ATV320U07M2C.
| АРТИКУЛ | ATV312H075M2 |
Описание
Однофазный преобразователь частоты ATV312H075M2 серии Altivar 312 от Schneider Electric предназначен для управления асинхронными электродвигателями мощностью до 0.75 кВт (1 л.с.) в простых машинах и механизмах. Частотник рассчитан на питание от однофазной сети 200-240В и обеспечивает точное управление скоростью и моментом двигателя благодаря бессенсорному векторному управлению.
Преобразователь оснащен встроенным EMC фильтром для снижения электромагнитных помех, поддерживает протоколы связи Modbus и CANopen для интеграции в системы автоматизации, имеет 6 дискретных входов, 3 аналоговых входа и 2 релейных выхода для гибкой настройки логики работы.
Технические характеристики
Основные параметры
|
Артикул производителя
|
|
|
Серия
|
Altivar 312
|
|
Тип продукта
|
Преобразователь частоты
|
|
Мощность двигателя
|
0.75 кВт (1 л.с.)
|
|
Напряжение сети
|
200…240 В (-15…+10%)
|
|
Число фаз питания
|
Однофазный
|
|
Частота сети
|
50…60 Гц (±5%)
|
|
Линейный ток
|
8.9 А при 200 В, Isc=1 кА; 7.5 А при 240 В
|
|
Полная мощность
|
1.8 кВА
|
|
Непрерывный выходной ток
|
4.8 А при 4 кГц
|
|
Макс. переходной ток
|
7.2 А в течение 60 с
|
|
Выходная частота
|
0…500 Гц
|
|
Диапазон скоростей
|
1:50
|
Управление и связь
|
Профиль управления
|
Заводская настройка: постоянный момент; Бессенсорное векторное управление
|
|
Протоколы связи
|
Modbus, CANopen
|
|
Физический интерфейс
|
RS485 многоточечная последовательная линия
|
|
Тип разъема
|
1 RJ45 для Modbus/CANopen
|
|
Скорость передачи (CANopen)
|
10, 20, 50, 125, 250, 500 Кбит/с или 1 Мбит/с
|
|
Скорость передачи (Modbus)
|
4800, 9600 или 19200 бит/с
|
|
Количество адресов (CANopen)
|
1…127
|
|
Количество адресов (Modbus)
|
1…247
|
Входы/выходы
|
Дискретные входы
|
6 (LI1…LI6), программируемые, 24 В, 0…100 мА
|
|
Аналоговые входы
|
3 (AI1, AI2, AI3)
|
|
AI1
|
Напряжение 0…10 В, входное напряжение 30 В макс., сопротивление 30000 Ом
|
|
AI2
|
Напряжение +/-10 В, входное напряжение 30 В макс., сопротивление 30000 Ом
|
|
AI3
|
Ток 0…20 мА, сопротивление 250 Ом
|
|
Дискретные выходы
|
2 релейных (R1A, R1B, R1C; R2A, R2B)
|
|
Аналоговые выходы
|
1 (AOV, AOC)
|
|
AOV
|
Напряжение 0…10 В, сопротивление 470 Ом, разрешение 8 бит
|
|
AOC
|
Ток 0…20 мА, сопротивление 800 Ом, разрешение 8 бит
|
Конструкция и защита
|
Степень защиты IP
|
IP20 (верхняя часть без крышки); IP21 (соединительные зажимы); IP31/IP41 (верхняя часть с крышкой)
|
|
Фильтр помех
|
Встроенный EMC фильтр
|
|
Частота коммутации
|
2…16 кГц (регулируемая)
|
|
Номинальная частота коммутации
|
4 кГц
|
|
Тормозной момент
|
150% в течение 60 с с тормозным резистором; 100% постоянно с тормозным резистором; 150% без тормозного резистора
|
|
Переходная перегрузка по моменту
|
170…200% номинального крутящего момента
|
|
Тип защиты
|
Исчезновение фазы на входе, защита от повышенного/пониженного напряжения, защита от перегрева, КЗ между фазами двигателя, тепловая защита двигателя
|
Габариты и масса
|
Ширина
|
72 мм
|
|
Высота
|
145 мм
|
|
Глубина
|
142 мм
|
|
Масса продукта
|
1.5 кг
|
|
Момент затяжки (управление)
|
0.6 Н·м (Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6)
|
|
Момент затяжки (силовые)
|
0.8 Н·м (L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-)
|
Условия эксплуатации
|
Рабочая температура
|
-10…+50 °C (без ухудшения, с защитной крышкой); -10…+60 °C (с понижением, без крышки)
|
|
Температура хранения
|
-25…+70 °C
|
|
Относительная влажность
|
5…95% без конденсата (IEC 60068-2-3)
|
|
Рабочая высота
|
≤1000 м (без ухудшения); 1000…2000 м (снижение тока на 1% на каждые 100 м)
|
|
Рабочее положение
|
Вертикальное ±10 градусов
|
|
Виброустойчивость
|
1 gn (f=13…150 Гц); 1.5 мм (f=3…13 Гц) EN/IEC 60068-2-6
|
|
Ударопрочность
|
15 gn для 11 мс EN/IEC 60068-2-27
|
Преимущества преобразователя ATV312H075M2
- Компактный дизайн: Габариты 72×145×142 мм и масса 1.5 кг позволяют устанавливать частотник в ограниченных пространствах
- Встроенный EMC фильтр: Снижает электромагнитные помехи без необходимости установки дополнительных фильтров
- Гибкая связь: Поддержка протоколов Modbus и CANopen с широким диапазоном скоростей передачи данных
- Бессенсорное векторное управление: Обеспечивает точный контроль момента и скорости без датчика обратной связи
- Широкий диапазон регулировки: Соотношение скоростей 1:50 и выходная частота до 500 Гц
- Множество входов/выходов: 6 дискретных входов, 3 аналоговых входа, 2 релейных выхода для гибкой интеграции
- Всесторонняя защита: Защита от исчезновения фазы, перегрева, КЗ, перегрузки по току и напряжению
