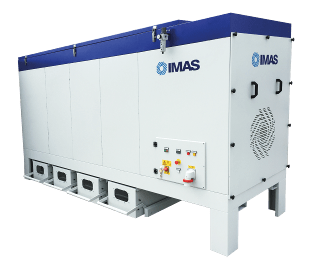

Аспирационная установка IMAS CVK

Задать вопрос ведущему специалисту:
+7 (495) 199-79-79
Узнать цену

Фильтры серии CVK работают на отрицательном давлении, оснащены системой импульсной очистки jet-pulse, БОЛЬШОЙ ПРЕДВАРИТЕЛЬНОЙ КАМЕРОЙ ОСАЖДЕНИЯ КРУПНЫХ ЧАСТИЦ, расположенной по всей длине фильтрующего материала. Подходят для мелкой пыли, для сухого материла или материала с низким содержанием влаги, а также для волокнистого материала.

Базовая комплектация:

  • В качестве фильтрующего материала – рукава или картриджи;
  • Инспекционные двери / дверцы для обслуживания фильтра оснащены пневмоцилиндрами;
  • Разгрузка в резервуары (бункеры) объемом 180 литров каждый;
  • Сертифицированная электрическая панель, встроенная в фильтр;
  • Высокоэффективный электровентилятор, оснащенный двигателем класса IE3, со степенью защиты IP55;

Опционально:

  • Версия Atex (потенциально взрывоопасные пылевые среды ST1 -KST 200)
  • Пламяотсекатель и противовзрывные панели, сертифицированные по ATEX;
  • Панель управления с сенсорным экраном с программируемым ПЛК и инвертором (только версия НЕ ATEX или ATEX кат.3)
  • Противопожарная система (для порошков и жидкостей);
  • Осушитель сжатого воздуха;
  • Электрический пылевой щуп, сертифицированный по ATEX, для контроля аномальной утечки пыли;
  • Дифференциальное реле давления для контроля уровня засоренности фильтров;
  • Высокоэффективный шумоглушитель;
CVK с мобильными бункерами
с рукавами                       | с картриджами
Модель 1-040 2-055 2-075 3-092 4-110 1-055-C 2-075-C 3-110-C 4-150-C
Производительность, м3/ч 3200 4200 5600 8000 10400 4000 7200 11000 12500
Мощность, кВт 4 5,5 7,5 9,2 11 5.5 7,5 11 15
Остат. давление, Пa 2000 2300 2600 2800 3200 2100 2400 300 2800
Площадь фильтрации, м2 16 28 28 40 52 64 112 160 208
Количество мобильных бункеров, 180 литров каждый 1 2 2 3 4 1 2 3 4
Длина, мм. 2010 2690 2690 3370 4050 2010 2690 3370 4050
Уровень шума, дБ 76 76 78 79 81 77 78 82 84
Вес, кг. 550 700 750 950 1150 600 800 1000 1200

Описание поставки:

CVK, компактные фильтры, оснащенные рукавами или картриджами, в качестве фильтрующего материала, работают на отрицательном давлении. Импульсная система очистки фильтрующего материала осуществляется сжатым воздухом, контролируется программируемой панелью управления. Фильтры по всей длине оснащены большой камерой декантации (осаждения) крупных частиц.

Данные фильтры в основном применяются для внутреннего использования, подходят для работы с порошками/пылью, в том числе мелкой, сухой или с низкой влажностью, а также с различных типами волоконных материалов. Диапазон рабочих температур составляет от -5 до +50 ° C. Изготовлены в соответствии с контролем качества ISO 9001 на заводе IMAS, из листового металла FE 360.

Они поставляются полностью в собранном виде после прохождения цикла порошкового покрытия, и сушки при 180 ° C для толщины 70 микрон, в цветах RAL Grey Серый 7035 и Blu Голубой 5002.

Электровентилятор, расположенный сбоку, полностью звукоизолирован, он оснащен высокоэффективной крыльчаткой и электрической панелью.

Электрический щит управляет включением / выключением электровентилятора, системой очистки (есть контакты для дистанционного управления), счетчиком часов и реле перепада давления. Осмотр и любое обслуживание упрощаются благодаря большой верхней панели, которую можно открыть с помощью пневмоцилиндров (амортизаторов).

Забор воздуха происходит сбоку, непосредственно в декантирующую камеру, которая выполняет функцию отстойного резервуара и позволяет собирать более тяжелые частицы в контейнерах снизу, что снижает нагрузку на фильтры. Каждый мобильный контейнер оснащен колесами, вакуумной камерой для полиэтиленовых пакетов и эксцентриковой системой для крепления к корпусу пылеулавливающего оборудования.

Примечание:

Моноблочная структура фильтра включает: встроенный электровентилятор и электрическую панель управления, стандартное трехфазное питание В 230 / 400-50 Гц, электрическая розетка 16 А (до 4 кВт), 32 А (до 11 кВт) и 63 А (до 15 кВт), соединение EN 60309-1-2.

Фильтрующий материал: Рукава из полиэстера, плотность 550 г / м2 или картриджи из полиэстера, плотность 240 г / м2.

Резервуар сжатого воздуха 6 дюймов сертифицирован по PED (директива ЕС для оборудования, работающего под давлением), в комплекте с электропневматическим распределителем и 1-дюймовым и ½” клапанами. Программируемый контроллер для регулирования времени паузы и работы с функцией пост-очистки (STR). Реле перепада давления включено в комплект.

В комплекте также поставляется противоконденсатный фильтр с регулятором давления и манометром 0-12 бар, соединение для подачи сжатого воздуха 1/2 «(12мм) ;180-литровый мобильный контейнер.

Маркировка CE расположена с боковой стороны оборудования.

В комплекте поставляется руководство по эксплуатации и техническому обслуживанию.

Готов к эксплуатации после подведения сжатого воздуха и электроэнергии.

Расход сжатого воздуха: — 200/250 Нл / мин, ориентировочное значение в зависимости от времени перерывов и наборов операций. (Клапаны «выстреливают» при каждом ударе примерно 50/60 Нл при 5 бар).
