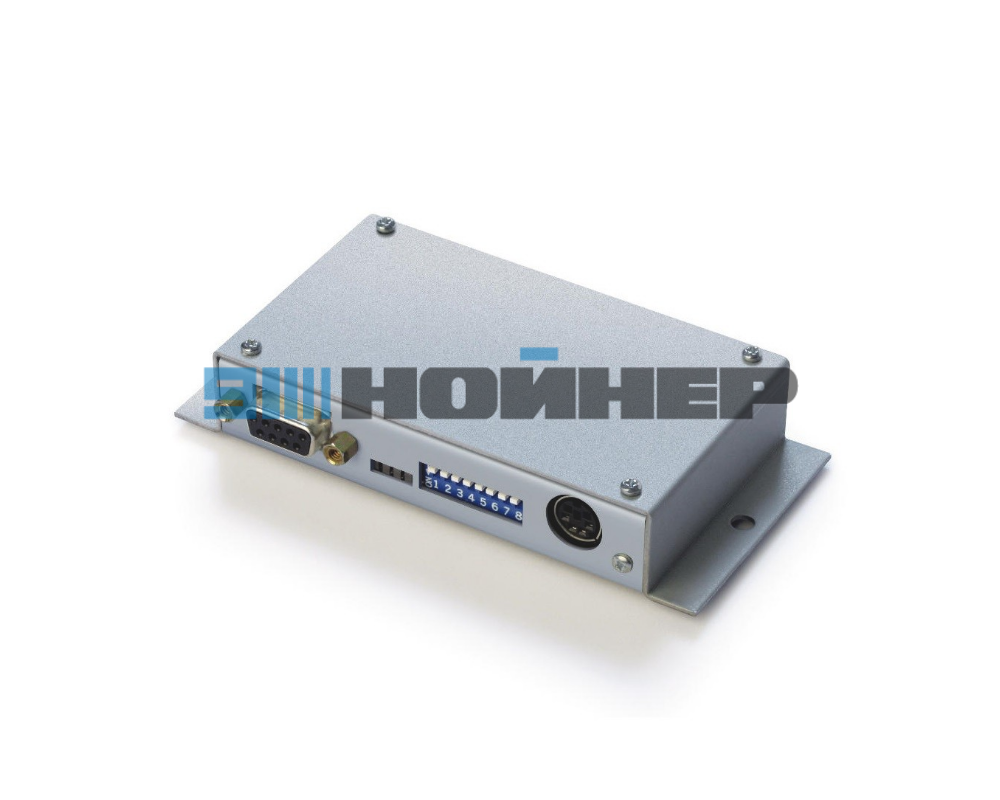

AS510/1 Модуль преобразования SIKO
Задать вопрос ведущему специалисту
+7 (495) 199-79-79
Запрос в 1 клик
СкачатьTehnicheskoe-opisanie-AS510_1-modulya-preobrazovaniya-SIKO.pdf
Модуль преобразования SIKO. Инкрементальный, интерфейс, разрешение 5 мкм.
- Параметры настраиваются с помощью DIP-переключателей
- Разрешение до 5 мкм
- Сигнал отсчета с интервалами 5 мм
- Работает с датчиком MS500
| АРТИКУЛ | AS510/1 | AS510/1 |
Технические характеристики
| Механические данные | |
| Корпус | стальной лист, электрооцинкованный |
| Электрические данные | |
| Рабочее напряжение | 24 В DC ±20%, защита от обратной полярности 5 В DC ±5 %, без защиты от обратной полярности |
| Потребление тока | 70 мА |
| Выходная цепь | PP, LD (RS422), переключение через DIP-переключатели |
| Выходные сигналы | A, /A, B, /B, 0, /0 |
| Требование к реальному времени | выход сигнала, пропорциональный скорости |
| Тип соединения | D-SUB 9-контактный (питание и выход сигнала) mini-DIN 6-контактный разъем (датчик) |
| Системные данные | |
| Разрешение | 5, 10, 20, 25, 50, 100 мкм, с выбором quadruple evaluation через DIP-переключатель |
| Системная точность | при TU = 20° C, ±(0.025 + 0.01 x L) мм, L в м, с MB500 и классом точности 0.05 мм |
| Повторяемость | ±1 инкремент(ы) |
| Скорость перемещения | ≤20 м/с (датчик) |
| Условия окружающей среды | |
| Температура окружающей среды | 0 … 70 °C |
| Температура хранения | -20 … 70 °C |
| Относительная влажность | ≤95 %, конденсация недопустима |
| Электромагнитная совместимость | EN 61000-6-2, устойчивость к помехам / иммисссия EN 61000-6-4, излучаемые помехи / эмиссия |
| Категория защиты | IP40, EN 60529 |
