Электронный позиционный индикатор AP04 SIKO
| АРТИКУЛ | AP04 |
Описание

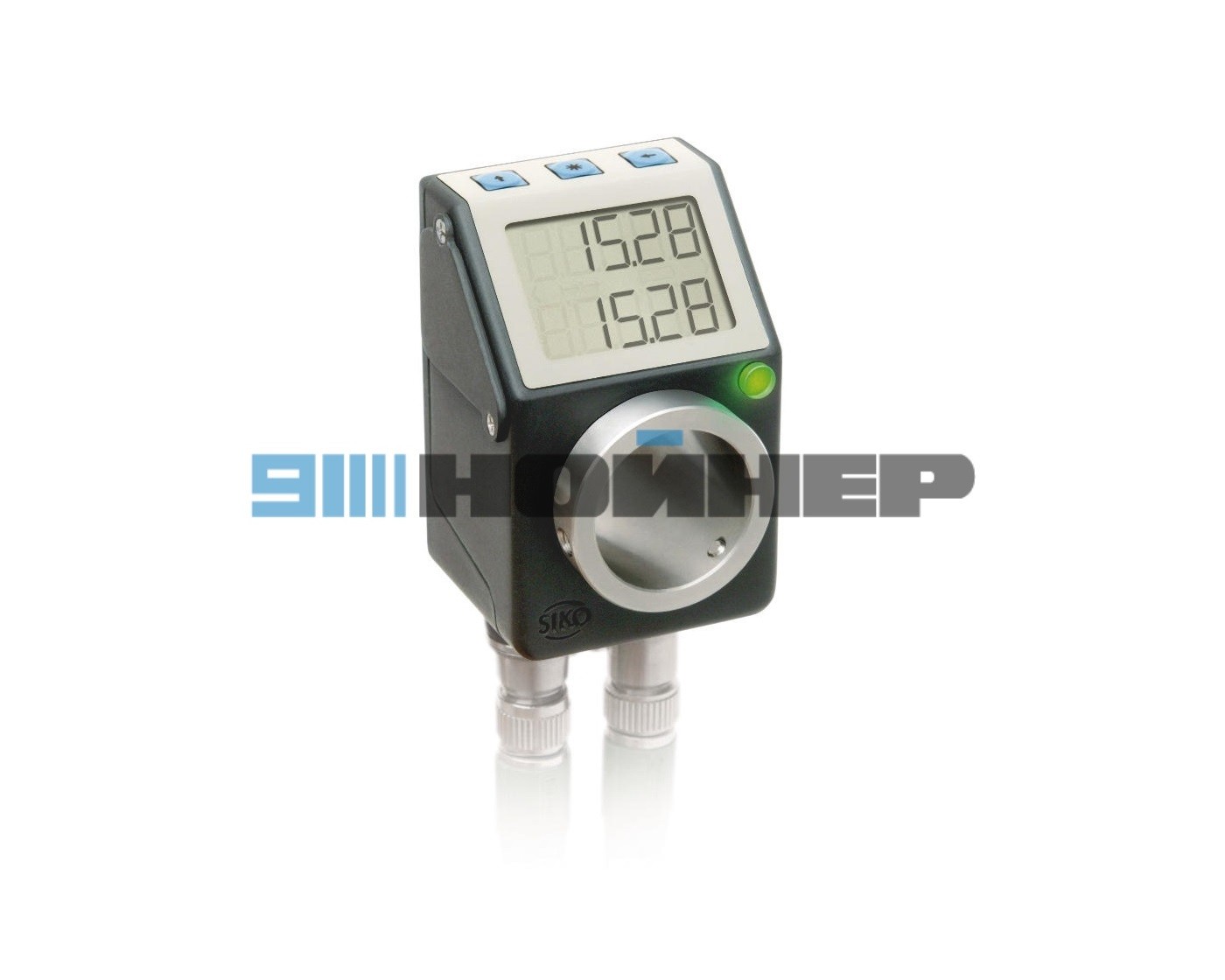

Электронный позиционный индикатор AP04 от компании SIKO представляет собой компактное устройство для точного контроля положения с встроенным интерфейсом шины данных. Прибор оснащен полым валом диаметром до 20 мм и двухстрочным LCD-дисплеем для отображения целевых и фактических значений положения.
Индикатор AP04 использует надежную магнитную технологию сканирования и поддерживает интерфейсы RS485 или CANopen, что обеспечивает простую интеграцию в современные системы автоматизации. Встроенный дисплей позволяет оператору контролировать параметры в реальном времени, а двухцветный светодиодный индикатор отображает статус позиции.
Технические характеристики
| Модель | AP04 |
| Тип устройства | Электронный позиционный индикатор с интерфейсом шины |
| Интерфейс/протокол | RS485 (SIKONETZ3, SIKONETZ5) или CANopen |
| Полый вал (диаметр) | Ø20 мм (стандарт), Ø14 мм (опция), редукционные втулки RH10-RH18 |
| Разрешение | 720 имп/об (конфигурируется от 1 до 65535 имп/об) |
| Измерительный диапазон | ≤14562 оборота |
| Напряжение питания | 24 В DC ±20% |
| Потребляемый ток | ~20 мА (при работе со светодиодами дополнительно ~3 мА на каждый LED) |
| Дисплей | 5-разрядный LCD 7-сегментный, ~7 мм высота, 2 строки, специальные символы |
| Индикация статуса | Двухцветный светодиод (красный/зеленый), конфигурируемый |
| Клавиши управления | Функция инкрементального измерения, параметризация, сброс |
| Подключение шины | 2x разъем M8 (A-кодировка), 4-полюсный, 1x розетка, 1x штырь |
| Заземление | Через плоский разъем 6.3 мм |
| Скорость вращения | ≤500 об/мин |
| Срок службы батареи | ~5 лет |
| Класс защиты | IP53 (стандарт) или IP65 (с соответствующей промежуточной пластиной) |
| Рабочая температура | 0…60°C |
| Температура хранения | -20…80°C |
| EMC | EN 61000-6-2 (помехоустойчивость), EN 61000-6-4 (эмиссия помех) |
| Материал вала | Нержавеющая сталь |
| Материал корпуса | Усиленный пластик, металлическая резьба |
| Цвет | Черный, RAL 9005 |
Схема заказа AP04
Для правильного заказа индикатора AP04 используйте следующую схему кодирования
AP04 — A — B — A — C — S — D:
| Позиция | Параметр | Код | Описание |
|---|---|---|---|
| A | Интерфейс/протокол | CAN S3/00 S3/09 |
CANopen RS485/SIKONETZ3,4 RS485/SIKONETZ5 |
| B | Полый вал/диаметр | 20 14 … |
Ø20 мм Ø14 мм (только с IP65rd) Редукционные втулки RH10, RH12, RH14, RH16, RH18 |
| C | Промежуточная пластина | 0ZP ZP04 ZP09 |
Без пластины (только с IP53 или IP65rd) Промежуточная пластина Адаптерная пластина |
| D | Категория защиты | IP53 IP65 IP65rd |
IP53 IP65 (только с ZP04 или ZP09) IP65rd |
Пример заказа: AP04-CAN-20-A-0ZP-S-IP53 (индикатор с интерфейсом CANopen, полым валом Ø20 мм, без промежуточной пластины, защита IP53)
Преимущества индикатора AP04
- Компактная конструкция: Малые габариты и полый вал позволяют установку в ограниченном пространстве
- Удобный дисплей: Двухстрочный LCD-дисплей отображает одновременно целевые и фактические значения положения
- Гибкая конфигурация: Разрешение настраивается от 1 до 65535 импульсов на оборот
- Надежная связь: Интегрированный интерфейс RS485 или CANopen обеспечивает стабильную передачу данных
- Простое управление: Параметризация, сброс и инкрементальные измерения через клавиатуру
- Визуальный контроль: Двухцветный светодиодный индикатор показывает статус позиции
- Долгий срок службы: Срок службы батареи составляет около 5 лет
Область применения
Электронные позиционные индикаторы SIKO AP04 применяются в:
- Шпинделях станков с ЧПУ для контроля положения инструмента
- Поворотных столах и делительных головках
- Линейных осях с винтовой передачей
- Системах автоматизации производственных линий
- Упаковочном и текстильном оборудовании
- Робототехнических системах
