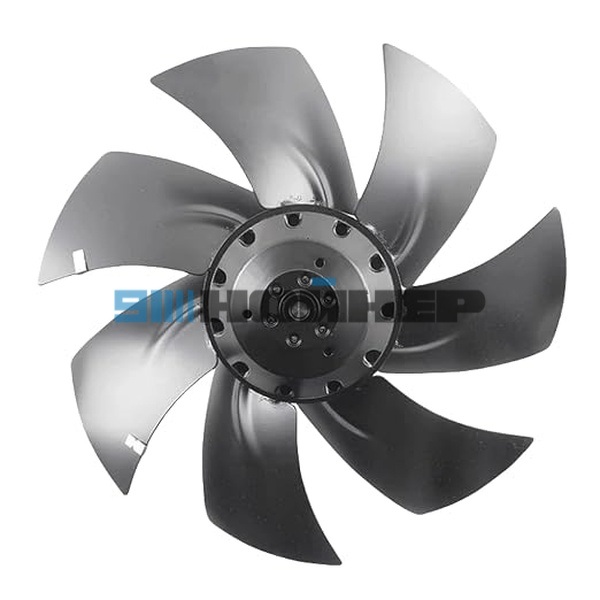

- A2E250-AL06-11 Вентилятор осевой EBMPAPST
-

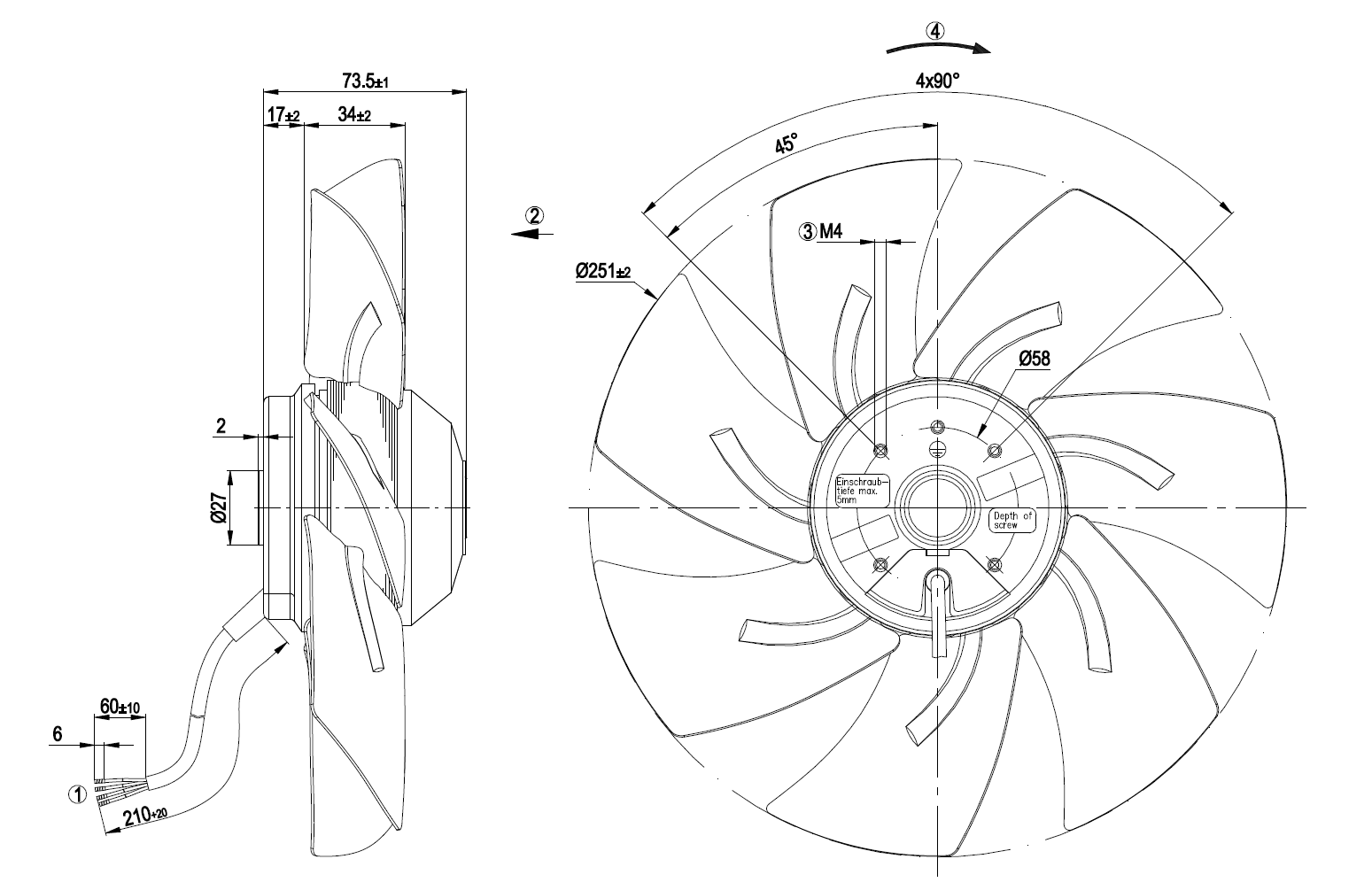

- A2E250-AL06-11 Вентилятор осевой EBMPAPST чертеж
Осевой вентилятор EBMPAPST A2E250-AL06-11 с серповидными лопастями (S серия)
| АРТИКУЛ | A2E250-AL06-11 | Официальная документация |
Описание продукта
Осевой вентилятор A2E250-AL06-11 от ведущего мирового производителя ebm-papst представляет собой высокоэффективное решение для промышленной вентиляции и охлаждения оборудования. Вентилятор оснащен серповидными лопастями (S серия) и предназначен для работы в системах с напряжением 230В переменного тока.
Модель A2E250-AL06-11 имеет диаметр рабочего колеса 250 мм и оснащена 7 лопастями из окрашенной черной стали, что обеспечивает оптимальный баланс между производительностью и уровнем шума. Вентилятор развивает скорость вращения 2450 об/мин при частоте 50 Гц и 2600 об/мин при 60 Гц, обеспечивая максимальный воздушный поток до 1820 м³/ч при минимальном противодавлении.
Конструкция вентилятора предусматривает степень защиты IP44, что позволяет использовать его в промышленных условиях с повышенными требованиями к надежности. Встроенная тепловая защита двигателя (TOP) предотвращает перегрев и обеспечивает длительный срок службы оборудования. Вентилятор работает в режиме S1 (продолжительный режим) и оснащен шарикоподшипниками, не требующими обслуживания.
Технические характеристики
| Модель | A2E250-AL06-11 |
| Двигатель | M2E068-CF |
| Напряжение питания | 230 В AC (однофазный) |
| Частота | 50/60 Гц |
| Скорость вращения (50 Гц) | 2450 об/мин |
| Скорость вращения (60 Гц) | 2600 об/мин |
| Потребляемая мощность (50 Гц) | 115 Вт |
| Потребляемая мощность (60 Гц) | 150-165 Вт |
| Потребляемый ток (50 Гц) | 0.51 А |
| Потребляемый ток (60 Гц) | 0.66-0.70 А |
| Конденсатор | 3 мкФ, 400 В |
| Максимальное противодавление (50 Гц) | 120 Па (0.48 дюйма вод. ст.) |
| Максимальное противодавление (60 Гц) | 85 Па (0.34 дюйма вод. ст.) |
| Воздушный поток (50 Гц) | до 1820 м³/ч (1070 CFM) |
| Воздушный поток (60 Гц) | до 1970 м³/ч (1160 CFM) |
| Диаметр рабочего колеса | 250 мм |
| Количество лопастей | 7 |
| Материал лопастей | Сталь листовая, окрашенная черная |
| Направление вращения | Против часовой стрелки (при взгляде на ротор) |
| Направление воздушного потока | «V» (выдувание) |
| Степень защиты | IP44 |
| Класс изоляции | B |
| Подшипники двигателя | Шарикоподшипники |
| Защита двигателя | Встроенный термопротектор (TOP) |
| Вес | 2.0 кг |
| Режим работы | S1 (продолжительный) |
| Макс. температура окружающей среды (50 Гц) | +65 °C |
| Макс. температура окружающей среды (60 Гц) | +50 °C |
| Допустимая температура (транспортировка/хранение) | -40 °C до +80 °C |
| Ток утечки (по IEC 60990) | < 0.75 мА |
| Сертификаты | CE, CSA C22.2 No. 77, UL 2111 |
| Стандарты | EN 60335-1 |
Конструкция и особенности
Вентилятор A2E250-AL06-11 оснащен серповидными лопастями специальной формы, которые обеспечивают высокую эффективность при низком уровне шума. Семь лопастей из черной окрашенной стали оптимизированы для создания максимального воздушного потока при минимальном энергопотреблении.
Корпус вентилятора имеет компактные размеры и вес 2.0 кг, что облегчает монтаж и установку. Направление воздушного потока обозначено маркировкой «V» (выдувание), а направление вращения — против часовой стрелки при взгляде на ротор. Вентилятор поставляется с кабелем с 4 обжатыми разъемами для простого подключения.
Степень защиты IP44 обеспечивает защиту от твердых частиц размером более 1 мм и брызг воды со всех направлений, что позволяет использовать вентилятор в промышленных условиях. Встроенный термопротектор (TOP) автоматически отключает двигатель при перегреве, предотвращая повреждение оборудования.
Аэродинамические характеристики
При работе на частоте 50 Гц вентилятор обеспечивает:
- Воздушный поток: до 1820 м³/ч (1070 CFM)
- Максимальное противодавление: 120 Па (0.48 дюйма вод. ст.)
- Потребляемая мощность: 115 Вт
- Скорость вращения: 2450 об/мин
При работе на частоте 60 Гц характеристики увеличиваются:
- Воздушный поток: до 1970 м³/ч (1160 CFM)
- Максимальное противодавление: 85 Па (0.34 дюйма вод. ст.)
- Потребляемая мощность: 150-165 Вт
- Скорость вращения: 2600 об/мин
Аэродинамические характеристики измерены согласно стандарту ISO 5801 (категория установки A). Уровень шума измерялся согласно ISO 13347 на расстоянии 1 м от оси вентилятора.
Область применения
Осевой вентилятор A2E250-AL06-11 находит широкое применение в различных отраслях промышленности:
- Промышленная вентиляция: системы общеобменной и местной вентиляции производственных помещений
- Охлаждение оборудования: охлаждение электрических шкафов, трансформаторов, силовой электроники
- Системы кондиционирования: промышленные системы кондиционирования воздуха
- Теплообменники: системы охлаждения теплообменного оборудования
- Сушильные установки: системы циркуляции воздуха в сушильных камерах
- Сельскохозяйственное оборудование: вентиляция зернохранилищ и животноводческих помещений
Монтаж и установка
Вентилятор может устанавливаться в следующих положениях:
- Горизонтальный вал (рекомендуемое положение)
- Ротор снизу
- Ротор сверху (по запросу)
Для монтажа предусмотрены отверстия под винты с максимальным зазором 5 мм. Вентилятор оснащен дренажными отверстиями для отвода конденсата со стороны ротора. Подключение осуществляется через кабель с 4 обжатыми разъемами согласно схеме подключения.
Примечание: Все технические данные и описание приведены согласно официальной документации производителя ebm-papst. Перед заказом рекомендуется уточнить наличие и сроки поставки у менеджера.
Преимущества вентилятора A2E250-AL06-11
- Высокая надежность: шарикоподшипники не требуют обслуживания, встроенная тепловая защита
- Энергоэффективность: оптимизированная конструкция лопастей обеспечивает высокий КПД
- Низкий уровень шума: серповидные лопасти специальной формы минимизируют аэродинамический шум
- Универсальность применения: степень защиты IP44 позволяет использовать в различных условиях
- Компактность: небольшие габариты и вес 2.0 кг упрощают монтаж
- Долгий срок службы: качественные материалы и немецкое производство ebm-papst
- Соответствие стандартам: сертификаты CE, CSA, UL
Преимущества покупки у официального дилера НОЙНЕР
Официальный дилер ebm-papst
Работаем напрямую с заводом-производителем. Гарантируем оригинальность и соответствие всем стандартам качества.
Собственный склад в Москве
Большинство позиций в наличии по лучшим ценам с НДС. Отгрузка в день заказа. Самовывоз со склада или доставим до терминала транспортной компании.
Расширенная гарантия 12 месяцев
Официальная гарантия производителя + поддержка наших инженеров. Быстрая замена при производственном браке.
Техническая поддержка
Консультация по подбору, установке, настройке. Помощь в интеграции с вашим оборудованием. Поиск более дешевого аналога.
Полный пакет документов
Договор, счет, товарная накладная или УПД. Для удобства работы используем ЭДО (Контур.Диадок).
Доставка по всей России и СНГ
Работаем с ведущими ТК: Деловые Линии, ПЭК, СДЭК. Рассчитаем доставку за 15 минут. Организуем быструю доставку за вас.
Готовы заказать или нужна консультация?
|
Позвонить сейчас |
Запросить КП |
Написать на email |
Ответим в течение 15 минут | Бесплатная консультация инженера | Отправка в день заказа
Часто задаваемые вопросы (FAQ)
В: Какое максимальное противодавление может преодолеть вентилятор A2E250-AL06-11?
О: При работе на частоте 50 Гц максимальное противодавление составляет 120 Па (0.48 дюйма вод. ст.), а при 60 Гц — 85 Па (0.34 дюйма вод. ст.). При этом воздушный поток составляет соответственно 1820 м³/ч и 1970 м³/ч. Эти характеристики измерены согласно стандарту ISO 5801.
В: Можно ли устанавливать вентилятор в любом положении?
О: Вентилятор может устанавливаться в следующих положениях: горизонтальный вал (рекомендуемое), ротор снизу, или ротор сверху (по запросу). Конструкция предусматривает дренажные отверстия для отвода конденсата со стороны ротора. Важно обеспечить правильное направление воздушного потока (маркировка «V» — выдувание).
В: Какая защита предусмотрена в двигателе вентилятора?
О: Двигатель M2E068-CF оснащен встроенным термопротектором (TOP), который автоматически отключает двигатель при перегреве. Также предусмотрена защита класса IP44 (защита от твердых частиц более 1 мм и брызг воды со всех направлений). Ток утечки составляет менее 0.75 мА согласно IEC 60990.
