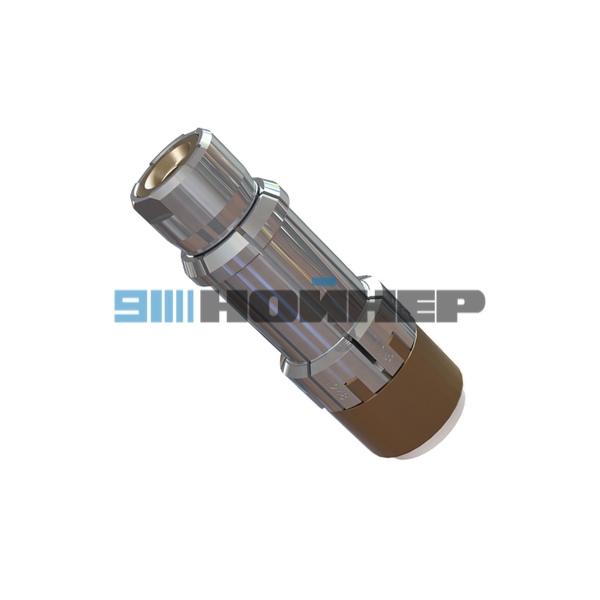

Зажимное устройство OTT-JAKOB 95.600.001.3.6 HS-A/E 63-B 80-SR
Зажимное устройство OTT-JAKOB 95.600.001.3.6 — механический зажимной узел серии HSK Standard Type K для автоматической фиксации инструментальной оправки в шпинделе станка. Исполнение HS-A/E 63-B 80-SR предназначено для соответствующих шпиндельных систем HSK.
Устройство рассчитано на стандартное зажимное усилие 18 000 Н, максимальный ход 10 мм и установочный размер E.M. 10,5 ± 0,1 мм. При подборе необходимо сверить тип интерфейса HSK, конструкцию шпинделя и каталожный номер установленного зажимного узла.
95.600.001.3.6
9560000136
HSK Type K
18 кН
HS-A/E 63-B 80-SR
Заказать зажимное устройство OTT-JAKOB 95.600.001.3.6
Укажите количество. Для проверки применимости направьте модель шпинделя, обозначение интерфейса HSK или фотографию установленного зажимного устройства.
Технические характеристики OTT-JAKOB 95.600.001.3.6
| Характеристика | Значение |
|---|---|
| Производитель | OTT-JAKOB Spanntechnik |
| Артикул | 95.600.001.3.6 |
| Альтернативная запись | 9560000136 |
| Наименование | Зажимное устройство HSK |
| Серия | HSK Standard Type K |
| Обозначение исполнения | HS-A/E 63-B 80-SR |
| Максимальное усилие зажима Fmax | 18 000 Н |
| Максимальный ход | 10 мм |
| Установочный размер E.M. | 10,5 ± 0,1 мм |
| Ход выталкивания | 0,5 мм |
| Усилие пружины | 6 000 Н |
| Ход с инструментом | 7,4 мм |
| Стопорный винт | SW5 |
| Размер SW1 | 22 мм |
| Размер a1 | 31,5 мм |
| Диаметр d6 | 34 мм |
| Размер l7 | 94 мм |
Назначение зажимного устройства HSK Type K
Зажимное устройство OTT-JAKOB входит в систему автоматического крепления инструментальной оправки в шпинделе станка. Его рабочие сегменты взаимодействуют с внутренней поверхностью хвостовика HSK и обеспечивают фиксацию инструмента в предусмотренном конструкцией положении.
При зажиме устройство создает усилие, необходимое для удержания инструментальной оправки. При разжиме механизм шпинделя перемещает зажимной узел, освобождая инструмент для смены.
Исполнение HSK Standard Type K предназначено для стандартных задач автоматического зажима инструмента. Конструкция предусматривает параллельное перемещение захватных сегментов и большую контактную поверхность.
Особенности конструкции OTT-JAKOB HS-A/E 63-B 80-SR
Захватные сегменты перемещаются параллельно, взаимодействуя с посадочной поверхностью инструментальной оправки.
Конструкция рассчитана на передачу зажимного усилия и удержание инструмента при предусмотренных режимах работы шпинделя.
Рабочая геометрия сегментов обеспечивает контакт с внутренней зажимной поверхностью хвостовика HSK.
Серия Type K предназначена для типовых систем автоматического зажима HSK соответствующих размеров.

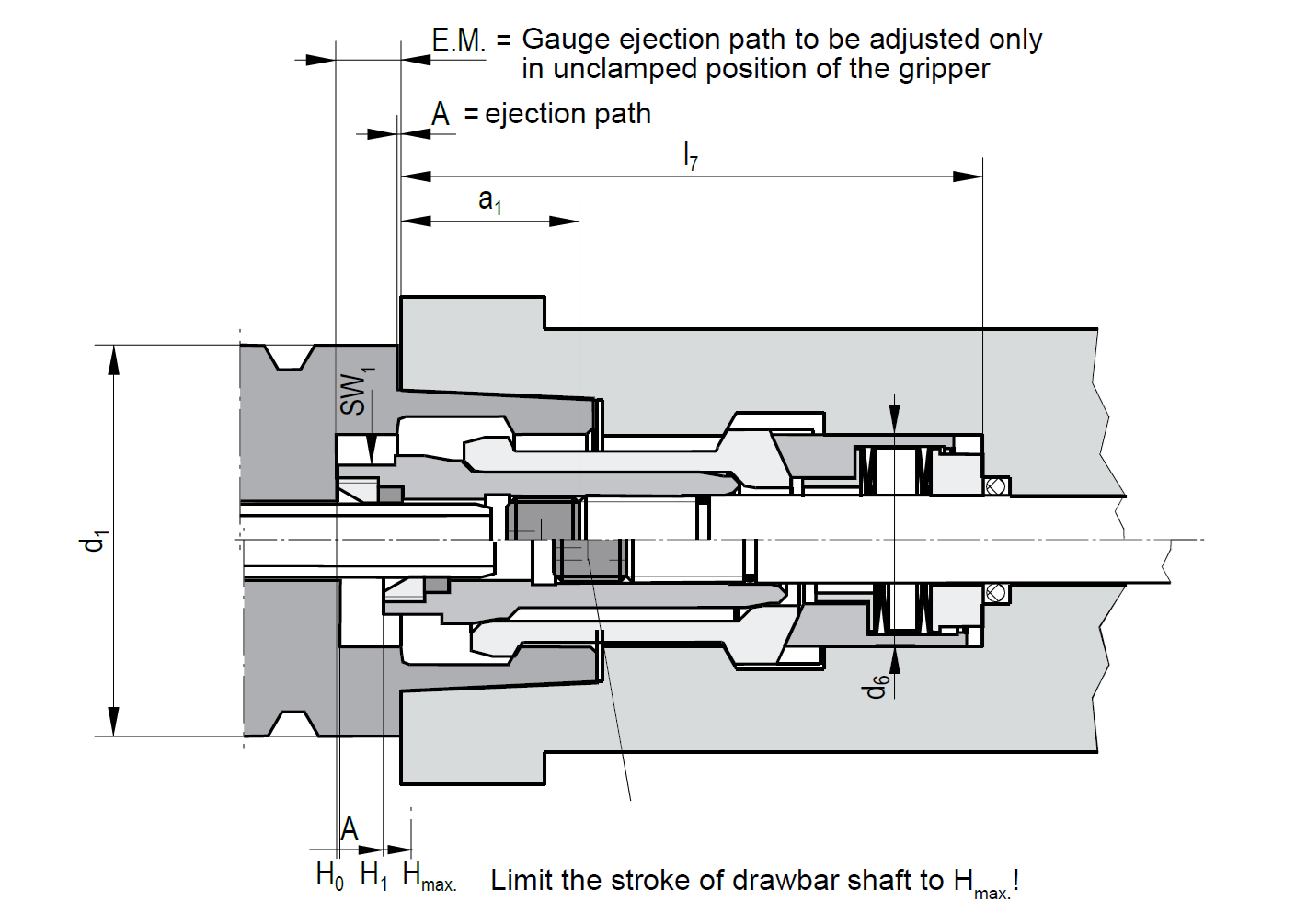

Чертеж зажимного устройства 95.600.001.3.6
Чертеж используется для сверки посадочной геометрии, установочного размера E.M. и параметров механизма автоматического зажима.
Для просмотра подробного изображения нажмите на чертеж.
Применение и совместимость с интерфейсами HSK
Зажимное устройство 95.600.001.3.6 относится к размерной группе HSK-A63 / B80 / E63. При выборе устройства необходимо учитывать исполнение хвостовика, посадочные размеры и конструкцию шпинделя.
Для исполнения HSK-F80 в номенклатуре OTT-JAKOB предусмотрен отдельный артикул 95.600.015.3.6. Поэтому применение 95.600.001.3.6 вместо исполнения F80 без дополнительной проверки не допускается.
При заказе для конкретного станка рекомендуется сверить каталожный номер установленного устройства и данные производителя шпинделя. Одного обозначения HSK-A63 недостаточно для подтверждения совместимости со всеми моделями шпиндельных узлов.
Сопутствующие компоненты OTT-JAKOB

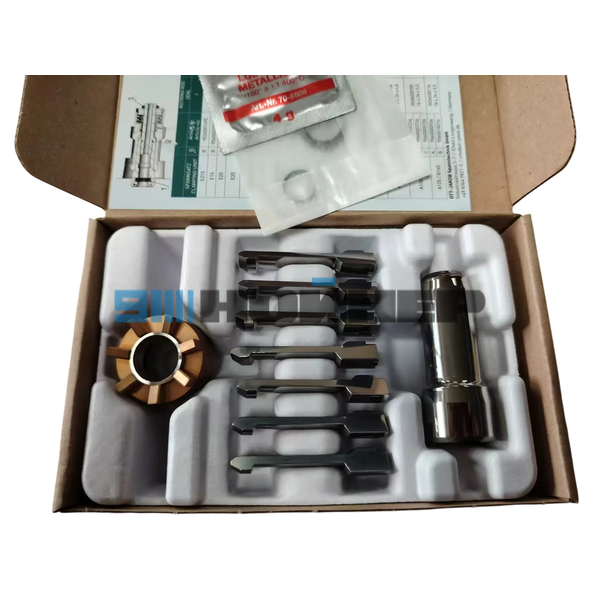

Для обслуживания и монтажа зажимного устройства предусмотрены стопорный винт и специальный монтажный инструмент. Эти компоненты можно включить в общий запрос на поставку.
Стопорный винт OTT-JAKOB
Стопорный винт для зажимного устройства размерной группы HSK-A63 / B80 / E63.
Монтажный инструмент OTT-JAKOB
Специальный инструмент для установки и демонтажа захватных сегментов зажимного устройства Type K.
Для комплексного заказа укажите артикулы и количество каждой позиции. Возможность поставки согласовывается при обработке запроса.
Что проверить перед заменой зажимного устройства
Сверьте номер 95.600.001.3.6 с установленным изделием, спецификацией или документацией шпинделя.
Уточните исполнение HSK-A63, B80 или E63 и соответствие конструкции шпиндельного узла.
При монтаже необходимо соблюдать предусмотренное значение E.M. 10,5 ± 0,1 мм и требования производителя шпинделя.
Перед заменой оцените состояние сопряженных деталей, посадочных поверхностей и механизма разжима инструмента.
Каталог и техническая документация OTT-JAKOB
В техническом каталоге OTT-JAKOB представлены конструкция зажимных устройств HSK Type K, таблица размеров, характеристики зажима, стопорные винты и монтажные инструменты.
Скачать каталог зажимных устройств и аксессуаров OTT-JAKOB (PDF)
Характеристики устройства 95.600.001.3.6 представлены в разделе HSK Standard Type K, страницы 18-19 каталога.
Как заказать OTT-JAKOB 95.600.001.3.6
НОЙНЕР принимает запросы на зажимные устройства OTT-JAKOB и компоненты систем автоматической смены инструмента. При подборе учитываются каталожный номер, интерфейс HSK и исполнение шпиндельного узла.
Для подготовки счета или КП направьте:
- Артикул OTT-JAKOB 95.600.001.3.6.
- Необходимое количество устройств.
- Модель шпинделя или станка.
- Тип интерфейса HSK.
- Фото установленного зажимного устройства или техническую спецификацию при необходимости.
- Город доставки и реквизиты организации.
Преимущества заказа компонентов в НОЙНЕР
Принимаем каталожные номера зажимных устройств и комплектующих.
Учитываем конструкцию узла и тип инструментального интерфейса HSK.
Сопоставляем каталожные размеры, исполнение и монтажные параметры.
Можно направить вместе с устройством артикулы стопорных винтов и монтажного инструмента.
Подготавливаем предложение по согласованным позициям и количеству.
Договор, счет и закрывающие документы по условиям сделки.
Оплата и доставка
НОЙНЕР работает с юридическими лицами и индивидуальными предпринимателями. Договор, счет и безналичная оплата.
Доставка транспортными компаниями или самовывоз по согласованию. Условия поставки уточняются при заказе.
Подробнее: условия сотрудничества НОЙНЕР.
Заказать OTT-JAKOB 95.600.001.3.6
Направьте артикул, количество и при необходимости данные шпинделя для получения счета или коммерческого предложения.
Частые вопросы о зажимном устройстве OTT-JAKOB 95.600.001.3.6
Какое усилие зажима у OTT-JAKOB 95.600.001.3.6?
Для зажимного устройства размерной группы HSK-A63 / B80 / E63 в каталоге указано максимальное стандартное усилие зажима 18 000 Н (18 кН).
Подходит ли 95.600.001.3.6 для шпинделя HSK-F80?
Для HSK-F80 в номенклатуре OTT-JAKOB указан отдельный артикул 95.600.015.3.6. Перед подбором необходимо сверить тип интерфейса и конструкцию шпинделя.
Какие комплектующие предусмотрены для этого зажимного устройства?
В каталоге производителя указаны стопорный винт 95.601.475.4.1 и монтажный инструмент 95.601.114.3.1.
Как заказать зажимное устройство OTT-JAKOB?
Укажите артикул 95.600.001.3.6, количество и реквизиты организации. Для проверки применимости можно приложить модель шпинделя или фотографию установленного устройства.
